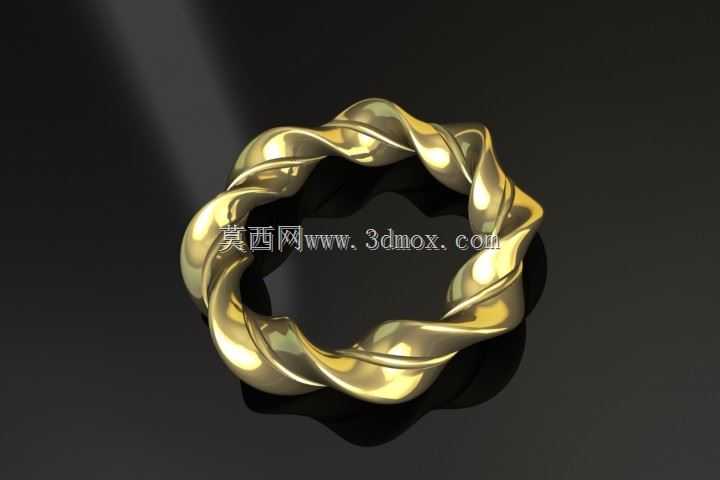

扭纹造型黄金质感环形腕饰结构设计

　　日常接触的精密饰品结构设计中，这类扭纹环形腕饰的建模逻辑，和工业领域里的环形密封构件、装饰性包覆环件有不少共通的设计思路，很多做工业曲面结构的工程师刚接触饰品建模时，都会从这类闭环扭纹构件入手练手，毕竟它的曲面连续性、壁厚控制逻辑，和工业上的波纹管、扭纹护套的设计要求有不少重合点。先从实际使用场景来说，这类环形腕饰的核心使用边界是佩戴在人体手腕部位，所以首先要确定的是内圈的适配尺寸，常规适配成年女性手腕的闭环腕饰，内圈通径一般控制在55mm到62mm之间，这个尺寸区间能覆盖绝大多数日常佩戴的穿脱需求，不会因为内圈过小导致佩戴卡滞，也不会因为内圈过大出现佩戴时滑脱移位的问题。和工业环形构件不同的是，这类饰品的壁厚不需要承受大载荷，

　　但是要兼顾佩戴的重量舒适度和结构强度，整体壁厚控制在1.8mm到2.5mm区间是比较合理的，这个厚度下，采用贵金属材质制作时整体重量不会给手腕造成明显的坠重感，同时日常佩戴过程中轻微的磕碰、挤压也不会出现结构变形。再看结构设计的思路，这个扭纹造型的核心是多段螺旋曲面的顺滑拼接，建模时不能直接用螺旋线扫掠就草草收尾，要注意每一段扭纹的扭转角度控制，整个环体均匀分布6个扭转波峰，相邻波峰之间的扭转角度保持一致，这样整个环体的视觉对称性才会协调，不会出现某一段扭纹过密或者过疏的问题。扫掠用的截面轮廓不是正圆形，而是做了微小的椭圆修正，朝向环体内侧的截面弧度更平缓，这样佩戴时和手腕皮肤的接触面积更大，不会因为棱边过硬造成佩戴压痕，这一点和工业里的密封件接触面修形逻辑是一致的，都是通过调整接触曲面的弧度来优化接触体验。很多新手建模时容易忽略的是曲面的G2连续性处理，扭纹和环体基础曲面衔接的位置，如果只做到G0或者G1连续，后期渲染或者实际加工抛光的时候，就会出现明显的棱线断层，不仅视觉上不够顺滑，抛光工序里也会额外增加很多打磨工作量，所以建模时每一段扭纹曲面和基础环面的衔接处，都要做曲率匹配的桥接处理，保证整个外表面的曲率变化是均匀过渡的。从功能特性上来说，这个结构没有额外的活动卡扣，是一体式闭环结构，相比带开合机构的腕饰，少了铰接、卡扣的配合间隙问题，长期使用也不会出现卡扣磨损松脱的故障，结构可靠性更高。当然这种一体式结构对尺寸精度的要求也更高，

　　前期建模时就要把后期加工的抛光余量考虑进去，一般预留0.1mm到0.15mm的抛光余量就足够，避免抛光后内圈尺寸超差导致佩戴不适。另外扭纹的凸起部分做了圆角钝化处理，所有外凸棱边的圆角半径不小于0.3mm，既避免了锐边划伤皮肤或者勾扯衣物，也让金属表面的反光效果更柔和，不会出现过于刺眼的棱角反光。实际建模过程中，还要注意整个环体的壁厚均匀性，用抽壳或者等距曲面生成壁厚的时候，要逐段检查扭纹凹陷位置的壁厚，避免因为曲面曲率变化过大，出现局部壁厚过薄的问题，要是局部壁厚低于1mm，后期铸造或者锻打加工的时候就容易出现砂眼、变形的缺陷。很多人做这类曲面构件时，习惯用整体扫掠之后直接布尔运算，其实更高效的方式是先做单段扭纹单元，

　　通过环形阵列的方式生成整体结构，再对衔接位置做合并曲面处理，这样每一段扭纹的一致性更好，调整参数的时候只需要修改单段单元的扭转角度、截面尺寸，就能快速生成不同扭纹密度、不同粗细的系列化设计，这和工业产品的参数化设计思路是完全相通的。另外，这个结构的设计逻辑还可以迁移到其他工业环形构件上，比如设备管线的扭纹装饰护套、手持设备的防滑握持环、灯具的装饰外环等，只要调整内圈尺寸、壁厚、扭纹的扭转角度和波峰数量，就能适配不同的使用场景。比如做设备防滑握持环的时候，就可以把扭纹的凸起高度增加0.5mm，加大表面的摩擦力，同时把壁厚增加到3mm，提升结构的抗挤压能力；如果是做灯具装饰环，就可以把截面轮廓改得更扁一些，降低环体的轴向宽度，适配灯具的安装空间。从安装边界的角度来说，这类一体式环形构件是套装式安装，不管是佩戴在手腕上，还是套装在其他设备的柱形部件上，都不需要额外的固定连接件，只要内圈尺寸和被安装部位的外径匹配，靠小间隙配合就能实现固定，安装拆卸都很方便，没有复杂的装配流程。建模时还要考虑后续加工的工艺性，如果是采用失蜡铸造工艺生产，就要保证整个结构没有封闭的空腔，所有曲面的拔模角度保持一致，避免铸造时出现脱模困难的问题；如果是采用锻压后机加工的工艺，就要预留足够的加工余量，同时保证扭纹的曲面曲率变化不要过于剧烈，减少机加工时的刀具路径拐点，降低加工难度。
