同轴式双级圆柱齿轮减速箱结构

　　在常规中小型动力传输场景中，这类双级圆柱齿轮减速结构常被布置在原动机与工作机之间，用来匹配两者的转速差、放大输出扭矩，常见于轻工输送线、小型物料提升设备、配套搅拌装置的动力端，也可作为非标自动化设备的动力减速单元使用。从结构布局来看，该减速箱采用同轴式布置，输入轴与输出轴处于同一轴线上，能有效压缩设备安装时的轴向占用空间，适配安装面轴向尺寸受限的设备布局场景。

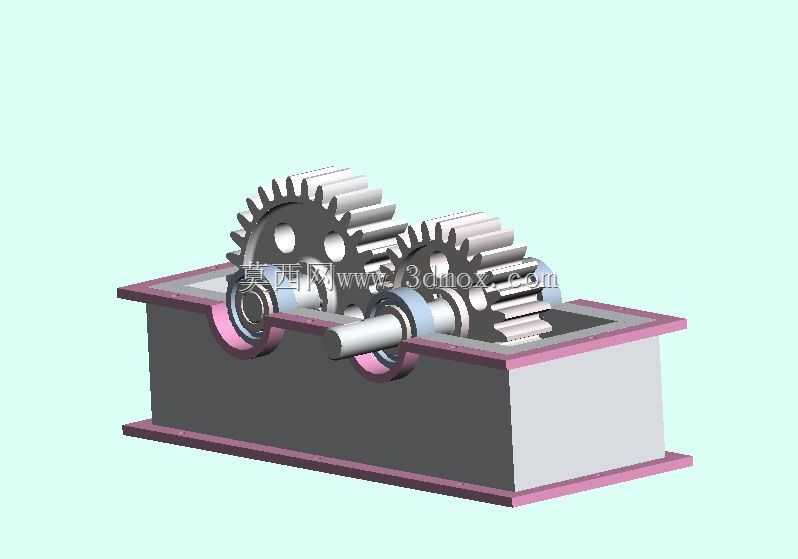

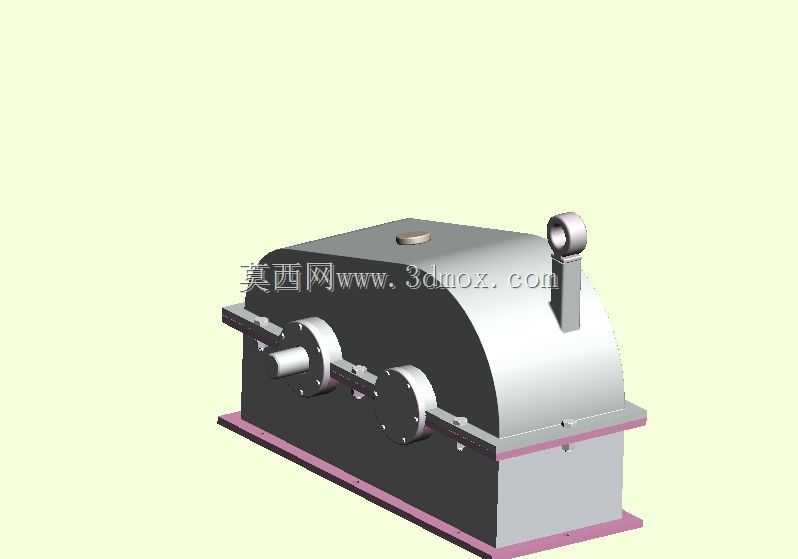

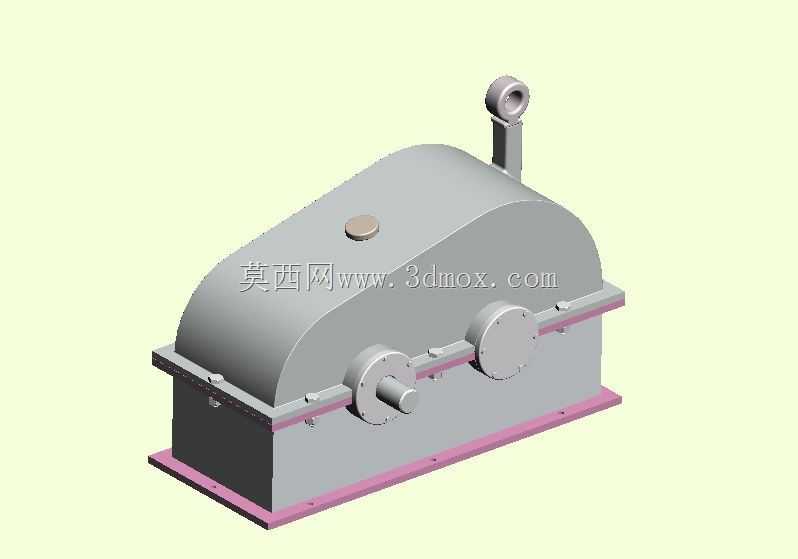

　　设计过程中首先要匹配传动比分配，两级齿轮的传动比做了合理拆分，避免单级齿轮传动比过大导致的大齿轮径向尺寸超标，同时让两级齿轮的承载能力尽量趋近，不会出现某一级齿轮长期过载提前失效的问题。齿轮采用直齿圆柱齿轮结构，加工难度低，装配时不需要额外调整轴向啮合错位量，后期维护更换配件的成本也更低，适合对传动平稳性要求不是极高、载荷中等平稳的工况。箱体采用剖分式结构，上下箱沿通过螺栓连接，箱壁预留轴承安装孔位，轴承孔的同轴度在建模时做了严格约束，避免装配后轴系出现卡滞、偏磨的问题。箱体内腔预留了足够的储油空间，齿轮转动时可以通过飞溅润滑的方式把润滑油带到啮合齿面与轴承位置，不需要额外配置强制润滑管路，简化了整体结构。

　　轴系设计上，两根传动轴都采用阶梯轴结构，轴肩位置用来定位齿轮与轴承的内圈，轴承选用深沟球轴承，可同时承受径向载荷与少量轴向载荷，适配直齿轮传动时的受力特性。轴承外侧配置端盖，端盖与箱体之间预留密封件安装槽，可放置毡圈油封防止箱体内润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部污染润滑油。齿轮与轴之间采用平键连接传递扭矩，键槽的位置做了对称布置，保证轴转动时的动平衡，避免高速转动时出现额外振动。箱体底部设计了安装法兰边，法兰边上预留均匀分布的安装螺栓孔，安装时可以通过螺栓把减速箱整体固定在设备的安装基座上，法兰边与箱体连接处做了加强筋结构，提升箱体安装后的刚性，避免承载时箱体出现变形导致齿轮啮合错位。

　　从安装边界来看，该减速箱的输入轴端、输出轴端都预留了标准轴伸长度与键槽尺寸，可直接配套联轴器与原动机、工作机连接，不需要额外做轴头改装。箱体的整体外形规整，没有突出的不规则结构，安装时周边预留的检修空间较小，适合在紧凑的设备舱内布置。设计时还考虑了注油、排油的位置，箱体上部预留注油孔位，下部最低位置预留排油孔，日常维护时可以方便更换润滑油，不需要拆解箱体。齿轮的齿宽、模数都按照中等载荷工况做了匹配，齿面接触强度与齿根弯曲强度都留了足够的安全系数，可承受短时1.5倍额定载荷的冲击，不会出现断齿、齿面过度磨损的问题。上下箱体的连接螺栓布置在轴承孔周边与箱沿的受力位置，拧紧后可以保证箱体结合面的密封压力，避免运行时出现渗油问题，同时也能提升箱体整体的刚性，减少轴系运行时的箱体共振。
