金属计时腕表表壳结构三维设计模型

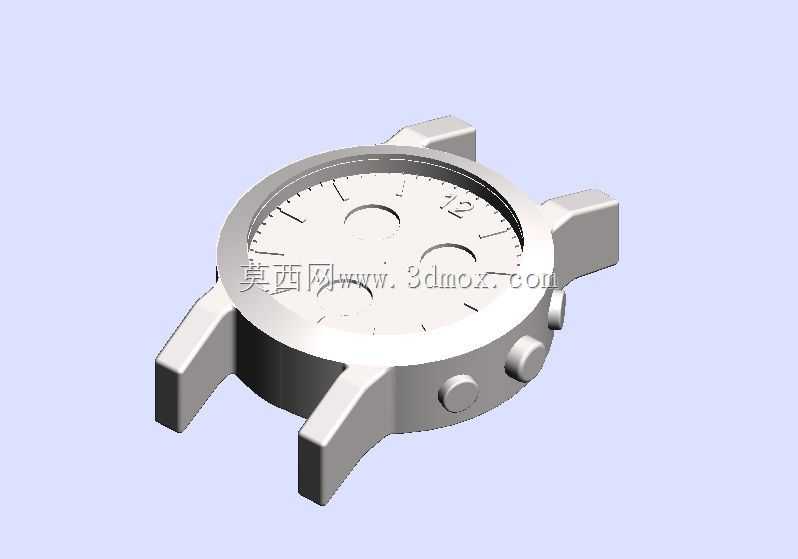

　　在民用精密计时产品的结构开发环节，表壳作为承载机芯、表盘、操控按键与表带连接结构的核心载体，其三维结构设计直接决定产品的装配可靠性、佩戴适配性与外观质感表现。本次呈现的表壳结构模型，针对常规三针计时腕表的装配需求完成结构搭建，整体采用一体化金属壳体的设计思路，壳体主体预留圆形表盘安装腔，腔体内壁设置阶梯定位结构，可直接承托表盘与机芯固定座，无需额外增加转接衬圈，减少装配环节的零件数量与累计公差。壳体侧向延伸出四个对称的表带连接耳，每个连接耳上预留同轴的生耳安装孔，孔位公差控制在适配标准2.0mm直径生耳的范围内，连接耳的间距按照常规20mm宽度表带的安装边界设计，可直接适配市售同规格的皮质、金属与硅胶表带，无需对连接结构做二次修改。

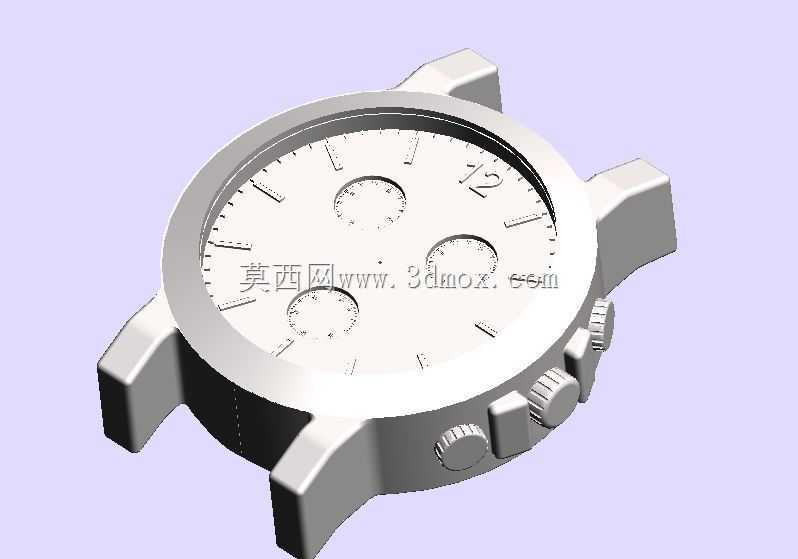

　　壳体侧部分布三个功能按键位，其中两点位与四点位的按键为计时功能操控键，三点位的表冠位预留柄轴穿过的通孔，孔位内侧设计防水胶圈安装槽，可直接卡装标准规格的丁腈橡胶防水圈，满足日常佩戴的基础防水密封需求。从设计逻辑来看，该表壳结构优先考虑装配工序的便捷性，壳体背部采用平直面设计，预留后盖安装的止口结构，可适配压合式或者旋合式后盖，不同后盖形式仅需调整背部止口的螺纹或者过盈配合尺寸，主体壳体结构无需做大幅改动，能够快速衍生出不同防水等级的产品变体。壳体的外形过渡全部采用圆角处理，所有棱角位置的R角控制在0.3-0.8mm区间，既避免金属锐边对佩戴者造成剐蹭，也能在后续抛光、喷砂等表面处理工序中减少积料或者打磨死角。在安装边界的尺寸控制上，

　　表壳主体的外径适配38mm直径的常规表盘，壳体整体厚度（不含表冠凸起）控制在10mm以内，能够适配多数厚度在7mm以内的常规石英机芯与入门级机械机芯，不会出现机芯安装后壳体过厚导致佩戴坠手感明显的问题。连接耳的外伸长度按照佩戴贴合度做了角度优化，耳端与壳体主体的夹角设置为12度，佩戴时表壳能够自然贴合手腕弧度，减少表壳与手腕之间的空隙，避免日常活动中表体出现大幅度晃动。从实际应用场景出发，该结构模型可作为民用腕表产品开发的基础结构模板，结构工程师可在此基础上调整壳体外径、连接耳间距、按键位置来适配不同尺寸的机芯与设计风格，也可直接用于手板件的3D打印验证，提前排查装配过程中可能出现的生耳干涉、按键行程不足、表盘定位偏移等问题。

　　在建模过程中，所有结构的壁厚保持均匀，主体壳体壁厚控制在1.2mm，既保证金属加工后的结构强度，避免日常佩戴中出现磕碰变形，也不会因为壁厚过大导致整体重量超标，影响佩戴舒适度。按键安装位的内侧设置按键复位弹簧的定位柱，柱体高度与直径按照标准轻触按键的尺寸设计，装配时按键可直接卡入定位位置，不需要额外做结构固定，简化装配流程。表冠位置的柄轴通孔与表冠的配合间隙控制在0.1mm，既保证表冠转动时的顺畅度，也能给防水胶圈留出足够的压缩量，保证密封性能。
