乘用车五星辐条轮毂带轮胎总成结构

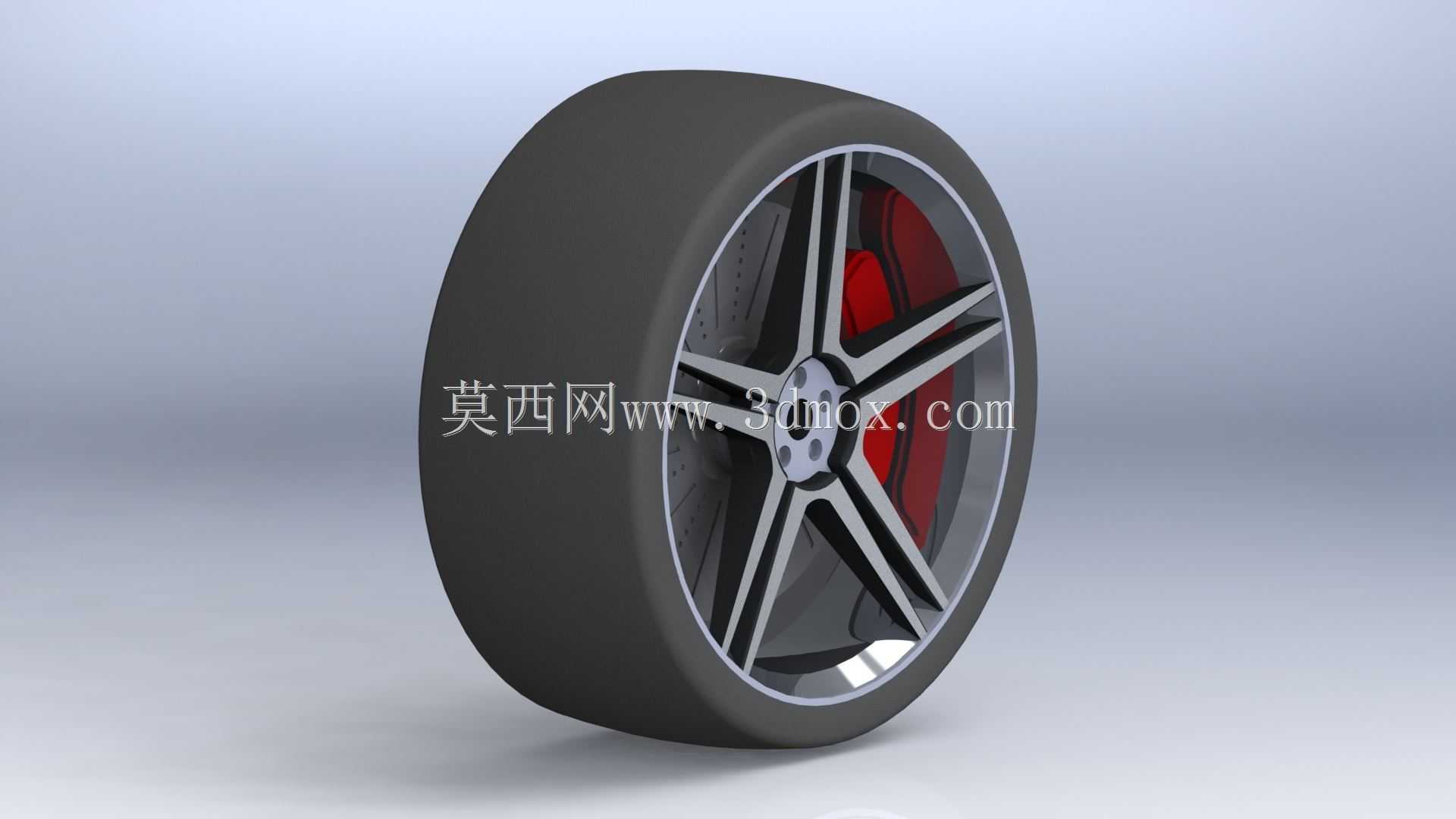

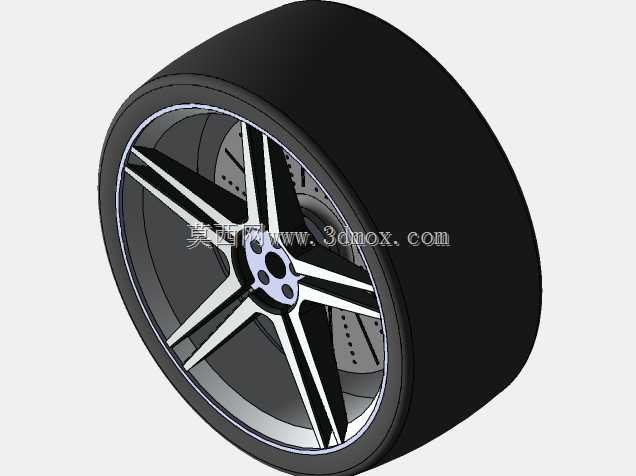

　　这套轮毂带轮胎的总成结构，是乘用车行走系统的核心承载部件，日常在整车装配环节，需要匹配转向节、制动卡钳、半轴等周边部件完成合装，同时要兼顾行驶过程中的承载、缓冲、外观装饰多重作用。从实际应用场景来看，该结构适配普通家用前驱乘用车，覆盖城市铺装路面日常通勤、高速行驶等常规工况，轮辋部分采用五星分叉辐条的造型设计，在保证结构刚度的前提下，尽可能削减了非簧载质量，对于提升悬架响应速度、改善行驶操控性有实际帮助。

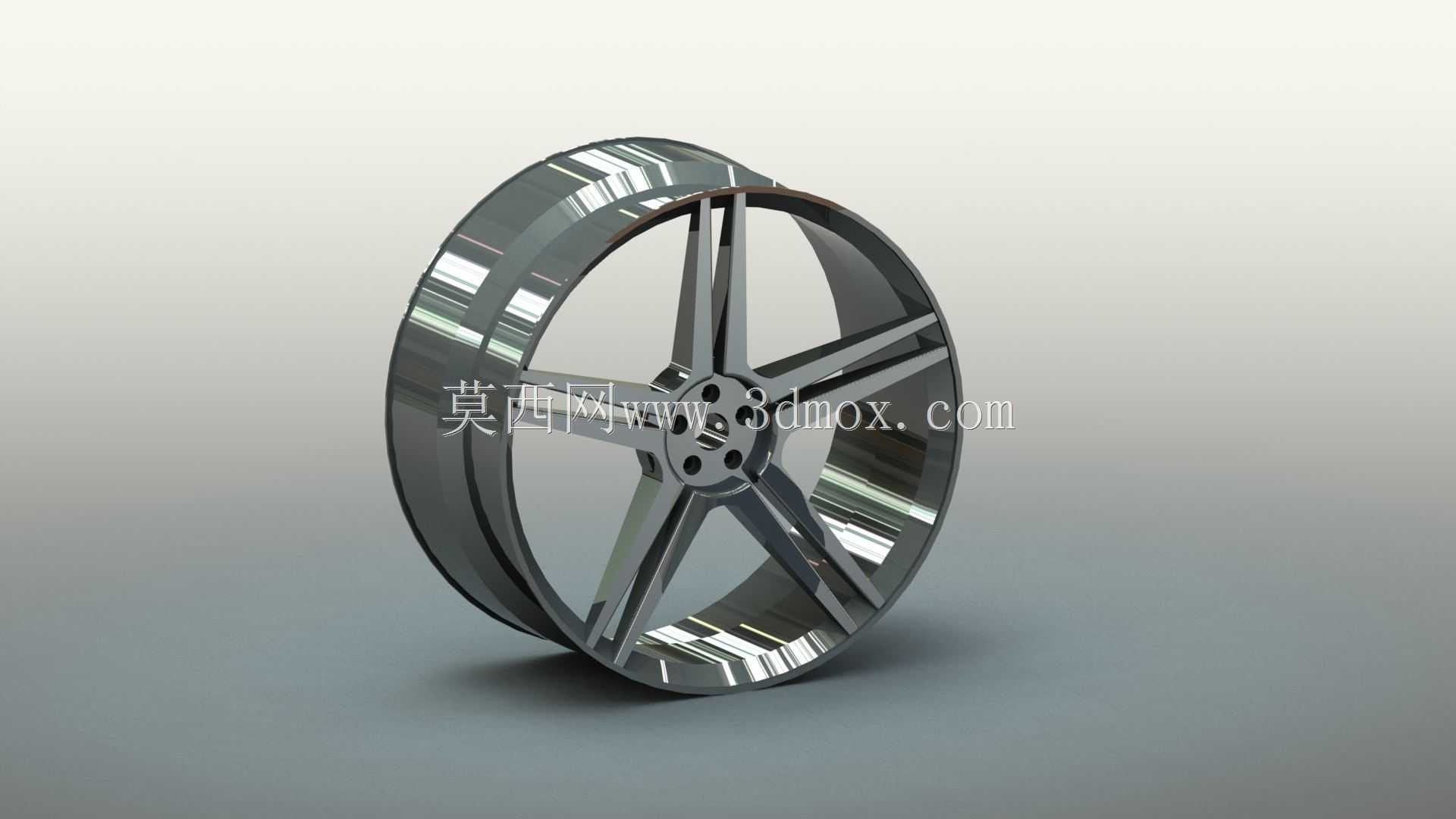

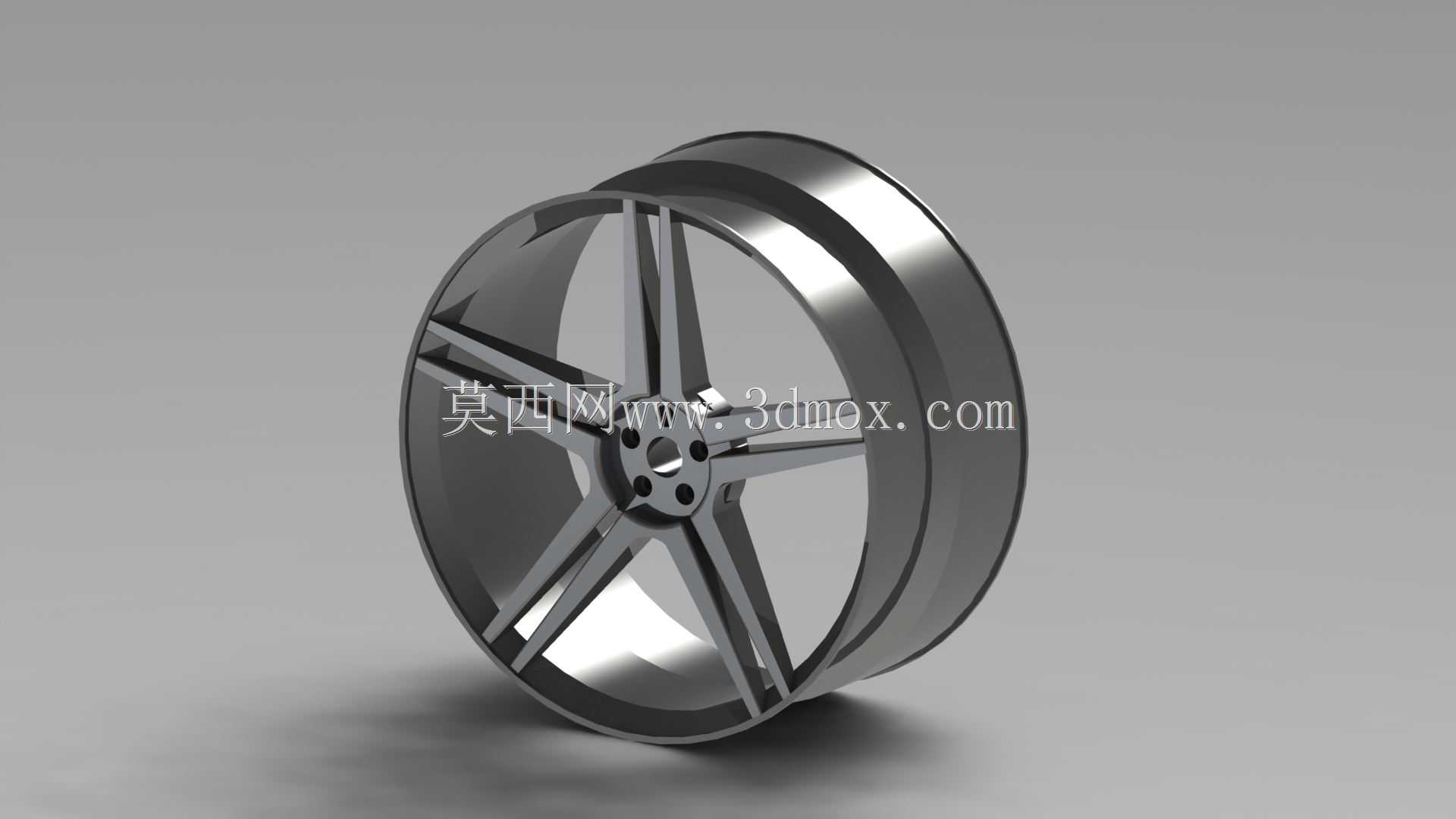

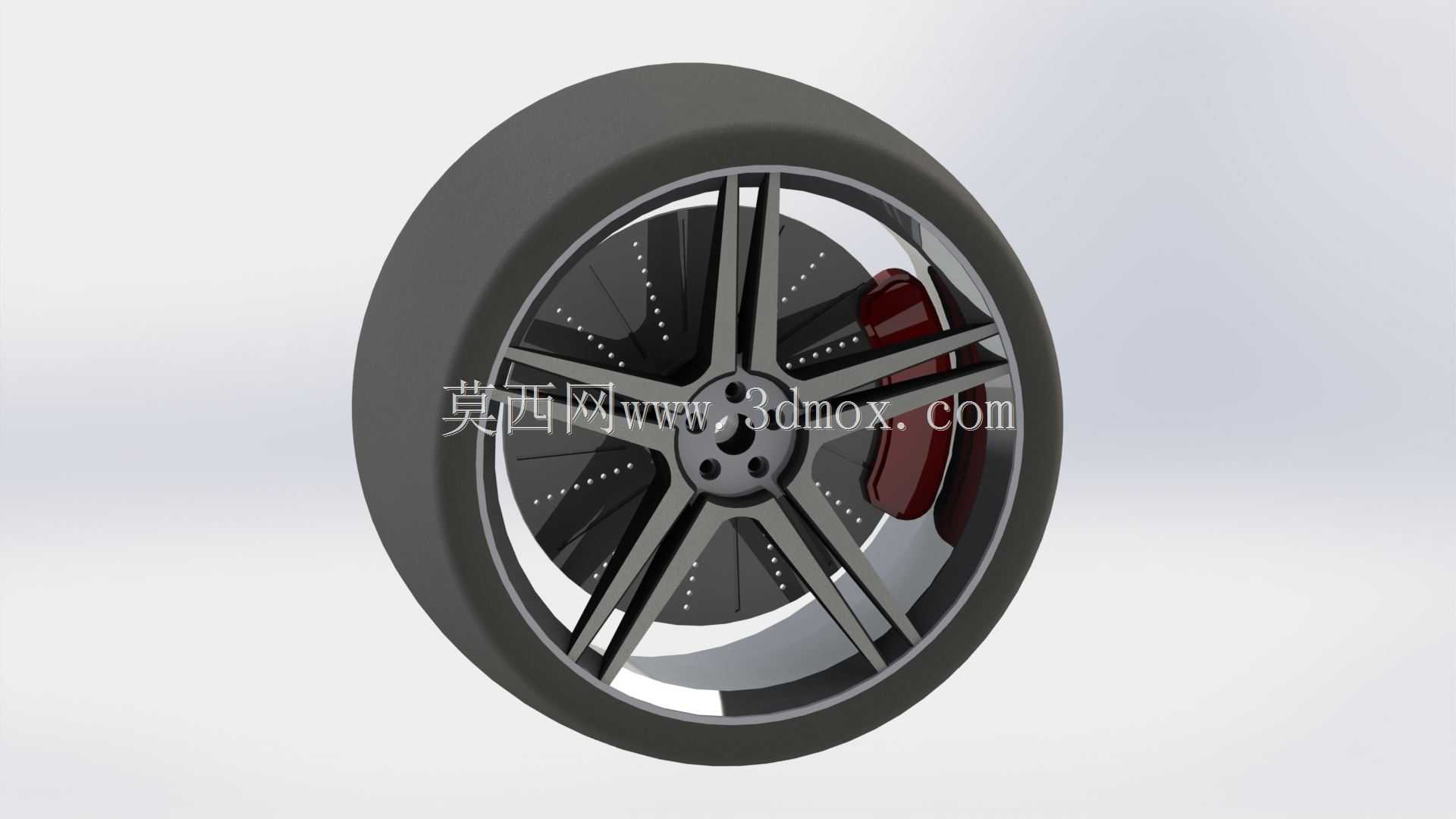

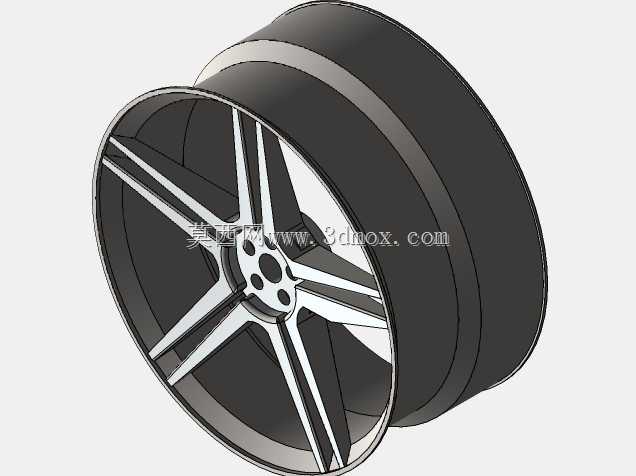

　　设计过程中首先要明确安装边界，轮辋的中心孔需要匹配对应车型的轴头直径，PCD节圆直径要严格对应轮毂螺栓的分布参数，避免出现安装错位、动平衡超差的问题；辐条的造型做了内凹切削处理，背面预留了足够的制动系统避让空间，能够兼容大尺寸通风刹车盘与多活塞卡钳的安装需求，不会出现转向或制动过程中部件干涉的问题。轮辋的边缘做了轮缘强化结构，能够在轮胎充气后提供足够的箍紧力，同时在轮胎受到侧向冲击时，避免轮辋变形导致轮胎脱圈的风险。

　　配套的轮胎采用常规民用轿车的子午线轮胎结构，胎面与轮辋的配合尺寸严格遵循轮胎安装的标准公差，胎侧的厚度设计兼顾了缓冲性能与侧向支撑性，日常行驶过程中可以过滤路面细碎颠簸，同时在高速过弯时提供足够的侧向刚度，减少胎侧过度形变带来的操控滞后。从结构细节来看，轮毂的辐条背面做了均匀的壁厚过渡，没有出现应力集中的直角结构，在承受垂直载荷、侧向冲击、扭矩传递的复合受力场景下，应力分布能够均匀扩散到整个轮辋本体，避免局部应力过大导致的轮毂开裂问题。

　　在实际建模过程中，轮辋的安装面做了精加工基准的特征预留，螺栓孔的位置度公差严格控制在装配要求范围内，中心孔的同轴度与轮辋的旋转中心保持一致，从根源上减少装车后高速行驶的抖动问题。气门嘴的安装位置在轮辋的辐条间隙处，既方便日常充气操作，也不会在动平衡校准过程中带来过大的不平衡量，后续装配平衡块时，也可以利用辐条间隙的位置隐藏粘贴式平衡块，兼顾外观整洁度。

　　这套结构在做整车匹配验证时，需要校核转向最大角度下轮胎与翼子板内衬、转向拉杆、减震器弹簧座的间隙，预留足够的跳动行程，避免满载颠簸或者极限转向时出现轮胎剐蹭周边部件的问题；同时轮辋的偏距设计经过匹配，能够让轮胎的接地面中心与轴承的受力中心尽可能重合，减少轮毂轴承受到的额外弯矩，延长轴承的使用寿命。轮胎的胎面花纹虽然在该模型中做了简化处理，但实际应用中需要匹配对应抓地力等级、滚阻系数的花纹结构，兼顾干湿地抓地性能、行驶噪音、耐磨寿命的平衡。

　　从制造工艺角度来看，该轮毂适配低压铸造的生产工艺，辐条的壁厚设计符合铸造工艺的拔模角度要求，没有出现壁厚突变导致的铸造缩孔缺陷风险，后续机加工工序只需要处理安装面、螺栓孔、中心孔等关键配合面，加工余量控制在合理范围内，能够有效控制生产制造成本。轮辋的表面做了亮面切削与涂装结合的处理，既提升了外观质感，也能在日常使用中抵御路面碎石冲击、雨水腐蚀，延长外观件的使用寿命。
