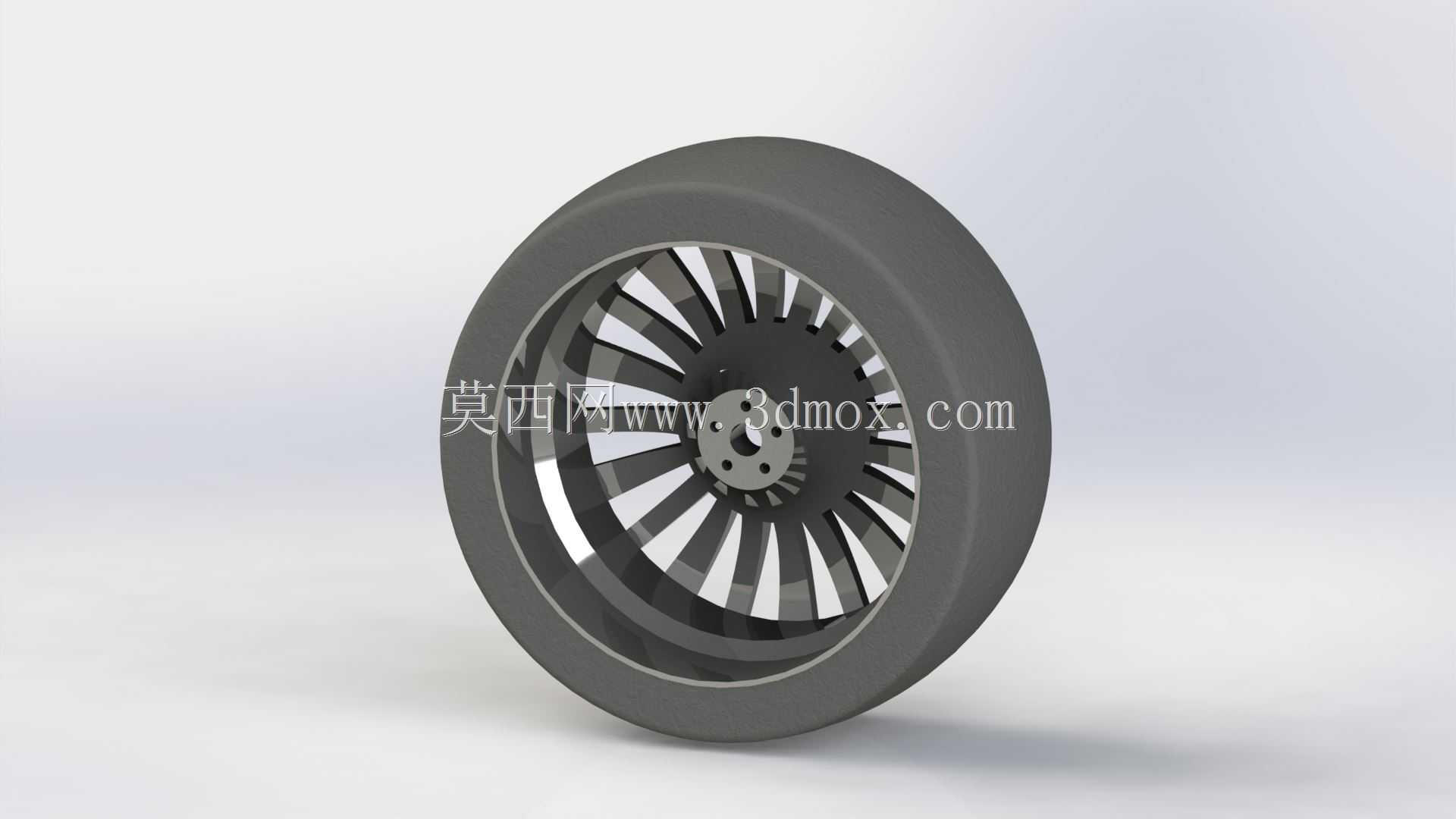

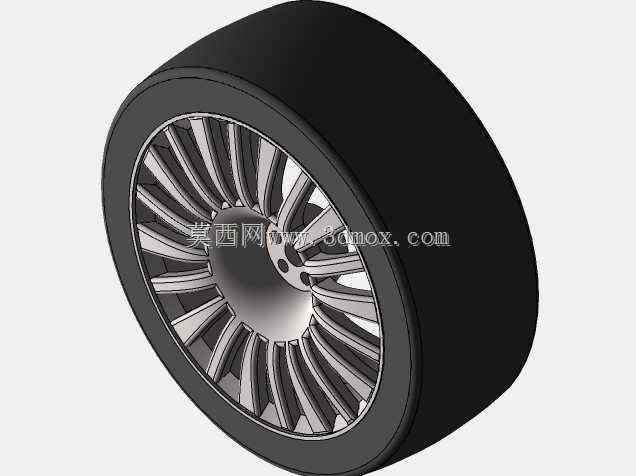

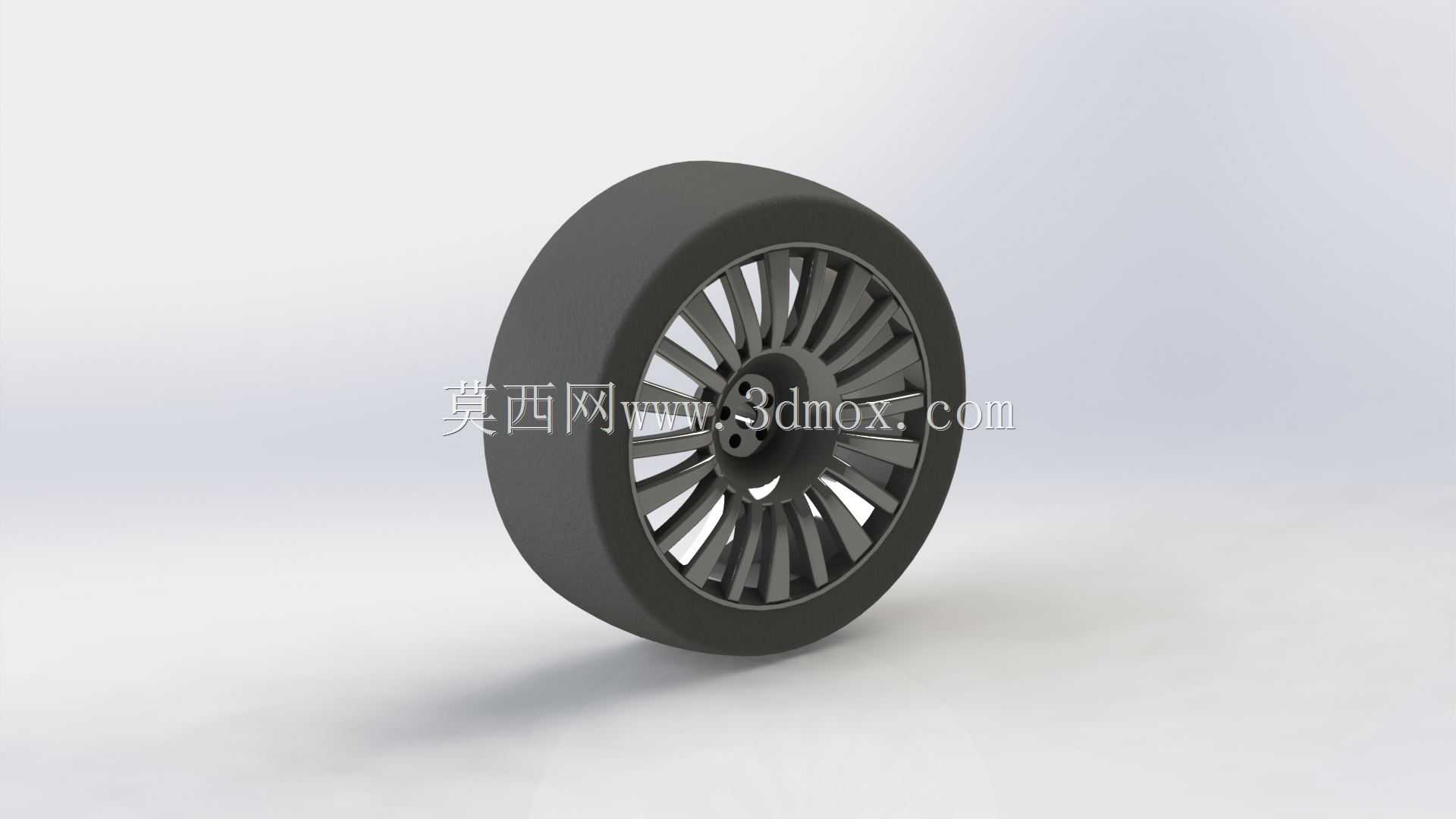

乘用车辐条式车轮带轮胎装配结构

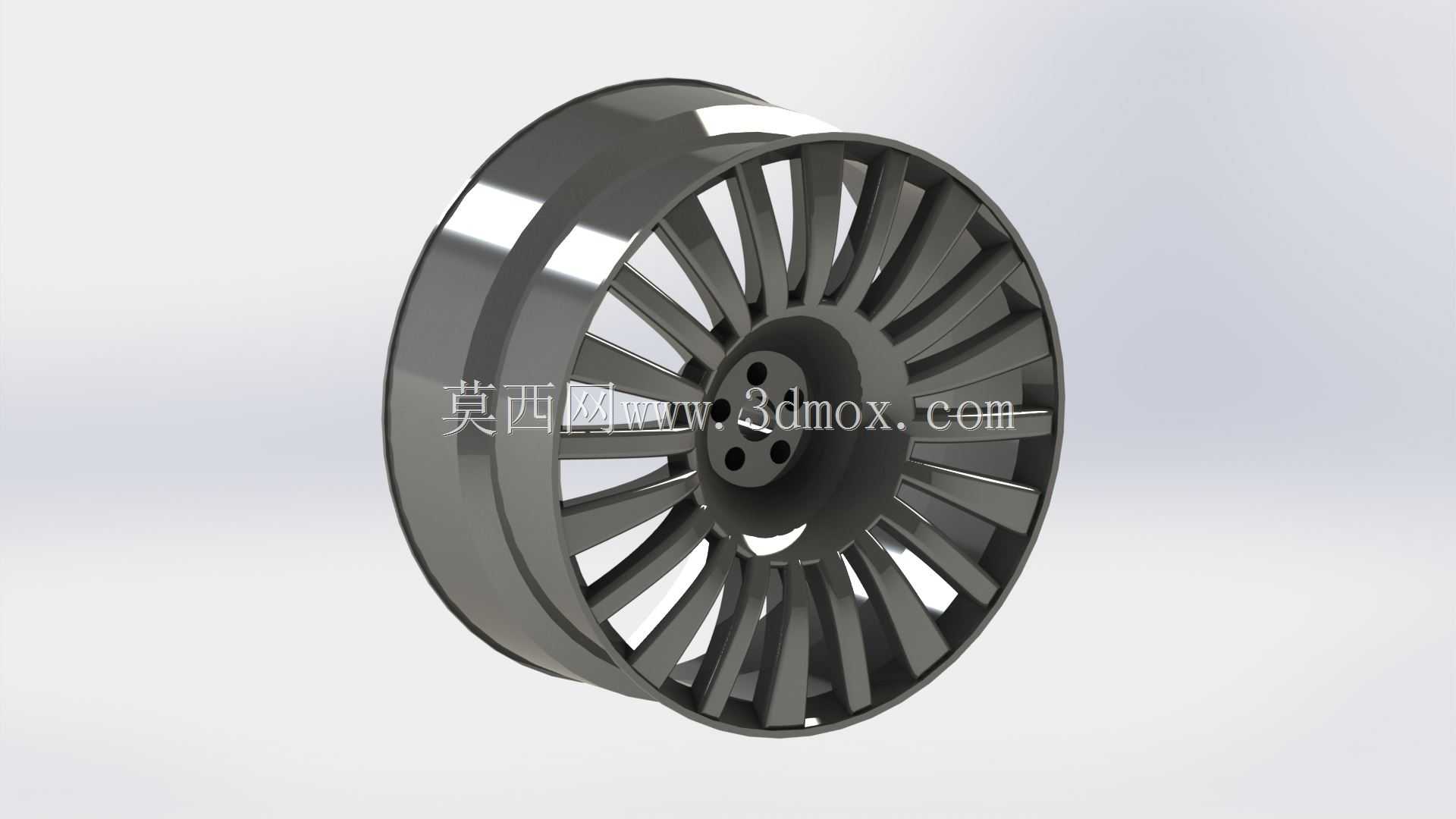

　　日常做整车底盘行走系统建模时，车轮总成是绕不开的核心部件，很多新手建模时容易把轮辋、轮毂、轮胎的配合边界搞混，要么出现装配干涉，要么忽略实际装车后的安装定位尺寸，导致后续做悬架匹配、轮眉间隙校核时反复返工。这个带轮胎的辐条式车轮结构，覆盖了民用乘用车最常见的轮辋装配逻辑，先从实际装车场景说，这类结构多用于家用紧凑级到中级乘用车，适配16-18英寸轮辋规格，日常行驶中承担整车承载、缓冲路面冲击、传递制动力与驱动力的作用，轮辋部分采用多辐条对称布局，辐条的数量和截面厚度是经过载荷校核的，既要满足高速旋转时的动平衡要求，也要兼顾制动系统的散热空间——很多建模者容易忽略辐条和制动卡钳的安全间隙，实际装车时如果辐条内凹深度不够，转向或者颠簸工况下会和卡钳发生剐蹭，这个结构里辐条的内倾角度、和轮毂安装面的距离，都预留了常规浮动卡钳的安装空间，不需要额外调整就能适配同尺寸的常规制动总成。

　　设计思路上，轮辋和轮毂的连接部分采用一体成型的辐条承载结构，轮辋的胎圈座位置做了标准的凸缘设计，和轮胎的胎圈配合时能保证密封性能，不管是真空胎还是带内胎的结构，这个位置的圆角和锥度都严格匹配轮胎安装的国标要求，不会出现充气后胎圈移位的问题。轮胎部分的胎面、胎侧结构做了等比例还原，胎侧的厚度、胎圈的钢丝圈位置都对应实际橡胶件的分层逻辑，做整车动力学仿真时，可以直接给轮胎赋予对应的橡胶材料参数，不需要额外拆分结构。安装边界方面，轮毂中心的定位孔采用常规乘用车的中心孔定位设计，周围的螺栓孔分布圆直径对应常见的5孔轮毂规格，安装面的平面度要求在建模时已经做了基准约束，和转向节的轮毂轴配合时，能保证端面贴合无间隙，避免高速行驶时车轮出现端面跳动。

　　从实际应用的角度说，这个结构可以直接用于整车总装的行走系统装配，也可以单独拆出来做车轮的有限元分析，比如给辐条加载不同工况下的冲击载荷，校核辐条的应力分布，或者给轮胎做接地压力仿真，验证不同胎压下的胎面接地面积。很多人做车轮建模时会把轮辋的气门嘴位置漏掉，这个结构在轮辋的对应位置预留了气门嘴的安装孔，孔位的直径和倾斜角度都符合常规真空胎气门嘴的安装要求，不需要后续再做特征切除。另外轮辋的轮缘部分做了加厚处理，对应日常行驶中轮胎剐蹭路沿时的防护需求，这个位置的圆角过渡也避免了应力集中，不会因为长期交变载荷出现轮缘开裂的问题。做三维建模练习时，这个结构也很适合用来练习旋转、阵列、曲面切除等常用命令，辐条的曲面造型需要兼顾空气动力学性能和结构强度，多辐条的对称阵列能快速掌握圆周阵列的特征关联方法，轮胎的胎面花纹如果需要细化，也可以在现有胎面基础上做阵列切除，适配不同的路面使用场景，比如雪地胎、越野胎的花纹都可以基于这个基础胎体做拓展设计。
