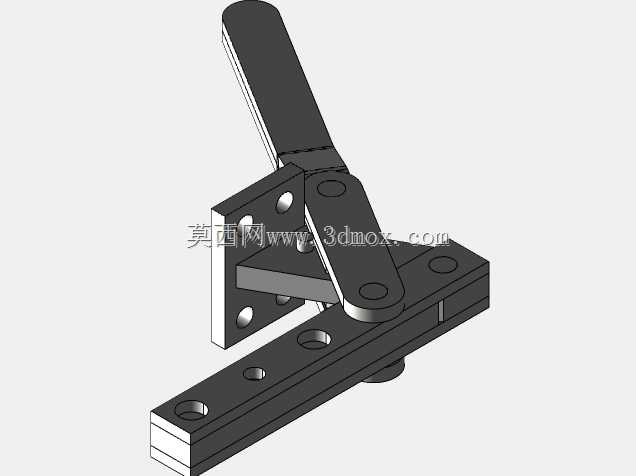

这类拨动式夹持构件,在工装治具、小型设备舱门快锁、检测工位工件固定场景里十分常见,区别于螺纹旋压、气动压紧的结构,它依靠手动拨杆的杠杆行程实现快速压紧与释放,操作行程短,锁紧后无松动间隙,适合需要频繁拆装、快速取放工件的工位使用。从结构组成来看,整套构件分为固定基座、联动摆臂、压合臂、长条形安装座四个核心部分,固定基座采用L型折弯结构,基座立面与平面均预留沉头安装孔,可直接通过螺栓固定在设备机架或工装台面上,安装时需要保证基座的安装平面平面度公差不超过0.05mm,避免后续摆臂动作出现卡滞。联动摆臂通过两个铰接销轴分别连接固定基座与压合臂,销轴与孔位采用间隙配合,配合间隙控制在0.02-0.04mm之间,既保证摆臂转动顺滑无卡顿,
又不会因间隙过大导致压紧时出现旷量。压合臂的末端设计为圆弧过渡接触面,压紧时与被压工件表面为线接触过渡,不会在软质工件表面留下压痕,同时压合臂的转动行程经过限位设计,拨杆扳动到锁紧位置时,压合臂刚好处于过死点位置,依靠结构力学特性实现自锁,即使受到振动冲击也不会意外松脱。长条形安装座作为被压紧件的承载基准,表面均匀分布多个沉头安装孔,可根据实际安装需求调整固定位置,安装座的厚度经过强度校核,在承受最大1200N压紧力时,形变不超过0.1mm,保证压紧定位的精度。设计这类夹持机构时,首先要确定所需的压紧力阈值,根据杠杆传动比倒推拨杆的长度与铰接点的位置,传动比过大则操作费力,传动比过小则锁紧后自锁可靠性不足,
通常这类手动拨动夹的传动比设置在8:1到12:1之间,操作人员仅需施加100N左右的拨动力即可实现800-1200N的压紧输出,适配绝大多数小型工件的固定需求。安装边界方面,固定基座的安装孔位间距为32mm,适配M6内六角螺栓安装,长条形安装座的总长度为120mm,宽度为25mm,安装时需要在拨杆活动侧预留至少40mm的操作空间,避免拨杆扳动时与周边构件发生干涉。在实际产线应用中,这类夹持件常被用在电子产品组装治具、小型钣金件焊接定位台、检测设备的样件固定工位,相比气动夹紧元件,它无需外接气源,结构简单故障率极低,日常维护仅需定期在铰接销轴处涂抹少量润滑脂即可,使用寿命可达万次以上的扳动循环。需要注意的是,
这类构件不适合用于大吨位的重型工件压紧,也不适用于有强腐蚀介质的环境,常规采用碳钢表面发黑处理的版本,在潮湿环境下需要定期做防锈检查,若用于食品、医疗类有防腐要求的场景,可更换为304不锈钢材质的同结构构件。建模过程中,所有铰接位置的配合公差需要严格按照实际装配要求设定,避免出现运动干涉,同时沉头孔的深度要匹配对应螺栓的头部尺寸,保证螺栓安装后表面不突出安装平面,避免影响工件放置的平面度。拨杆的表面做了防滑纹理处理,实际生产中可采用包胶或滚花工艺,提升操作时的摩擦力,避免手上有油污时扳动打滑。
