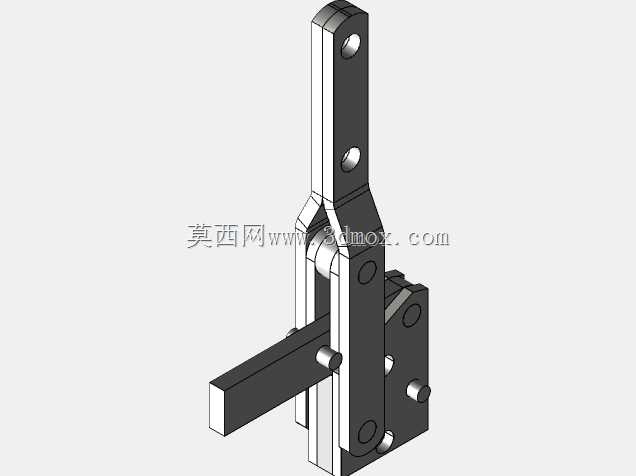

垂直式快速夹钳压紧机构结构设计

　　在工装夹具设计、非标自动化生产线工位、小型零部件装配台、检具定位模块的实际工程场景里，这类垂直式手动压紧构件的应用覆盖度极高，很多一线结构工程师在做工位治具方案时，都会优先选用这类成熟的压紧结构来实现工件的快速装夹固定。不同于水平式夹钳的施力方向，这款垂直压紧结构的操作手柄在夹紧到位后处于竖直状态，不会占用工位侧面的操作空间，在排布密集的多工位装配台、狭小空间的检具安装位上，这种空间布局的优势会非常明显，操作人员在上下料时不会被侧伸的手柄剐蹭，工位周边的气管、传感器走线也能避开手柄的活动行程范围。从实际功能逻辑来看，这套构件的核心作用是通过连杆机构的死点自锁特性，在手动扳动手柄到达夹紧位置后，无需额外施加持续的外力，

　　就能保持稳定的压紧力，哪怕工位上存在轻微的设备振动、工件加工带来的小幅冲击力，夹紧状态也不会意外松脱，完全能满足轻负载装夹场景下的可靠性要求。做结构设计时，这套构件的连杆铰接点位置经过了反复的行程校核，压臂的开合角度足够大，松开状态下压臂抬升的高度能留出充足的上下料空间，不会阻碍操作人员取放工件；铰接位置全部采用圆柱销做转动配合，销孔的配合公差选H8/g7的间隙配合，既保证转动过程无卡滞，又不会因为间隙过大导致压紧位置出现偏移。安装底座上预留的多个沉头安装孔，是按照常规工装板的安装孔位间距做的适配设计，安装时可以直接通过内六角螺丝把整个夹钳固定在工装基板、铝型材工作台面或者检具基座上，不需要额外做转接板，

　　能减少设计环节的非标件加工量，缩短工装的制作周期。压臂前端的压头位置预留了安装内螺纹孔，实际使用时可以根据被压紧工件的表面形状、材质硬度，选配橡胶压头、聚氨酯压头或者金属平压头，避免压伤工件的已加工表面，也能通过调整压头的伸出长度，适配不同厚度工件的压紧需求。从安装边界尺寸来看，底座的安装孔位横向、纵向间距都符合行业通用的快速夹钳安装尺寸规范，替换同规格的旧夹钳时不需要重新在工装板上打孔，直接原位安装就能使用；整个构件夹紧状态下的整体高度、压臂伸出的水平长度，都经过紧凑化设计，不会过多占用工位的有效操作空间，在做小型电子零部件装配治具、木质工件加工定位夹具、钣金件焊接定位工装时，都能直接选型套用。在实际的工况适配里，

　　这类夹钳的压紧力范围刚好覆盖几十牛到上千牛的轻载装夹需求，对于普通的塑胶件装配定位、薄钣金件的钻孔定位、线路板的测试工位固定、包装工序的工件压紧这类场景，不需要选用液压或者气动的压紧元件，手动操作的效率完全能满足节拍要求，还能省去气源布置、电气控制的额外成本，后期维护也只需要定期在铰接销位置涂抹少量润滑脂，就能保证长时间的操作顺畅，不会出现生锈卡滞的问题。很多刚接触工装设计的工程师容易忽略夹钳松开状态下的活动行程干涉问题，这套结构在设计时已经做了运动包络的校核，手柄从松开到夹紧的整个转动过程中，所有活动构件的运动轨迹都不会超出底座的安装边界太多，在做密集排布的多工位工装时，相邻两个夹钳的活动范围不会出现干涉，能有效压缩整个工装的外形尺寸，提升工位的空间利用率。
