带轴段锥式人字啮合传动齿件结构

　　在重载传动场景的设备选型里，这类带一体式轴段的锥式人字齿结构，往往是解决大扭矩、低轴向力传动需求的核心部件，常见于矿山输送设备的动力输出端、重型机床的主轴进给传动链、船舶甲板机械的转向传动组，这类场景普遍存在传动负载波动大、连续运行时长高、安装空间轴向尺寸受限的特点，普通直齿锥齿轮运行时轴向窜动大、单齿面接触应力高，长期重载下容易出现齿面点蚀、断齿故障，而普通圆柱人字齿轮无法实现相交轴的动力换向，这类锥面人字啮合结构刚好填补了两类传动件的应用空白。从实际功能特性来看，该齿件的齿向采用对称人字排布，啮合过程中左右旋齿面产生的轴向分力可以相互抵消，不需要在支撑端设置大规格的推力轴承来承受轴向载荷，能有效缩减传动箱的轴向安装尺寸，

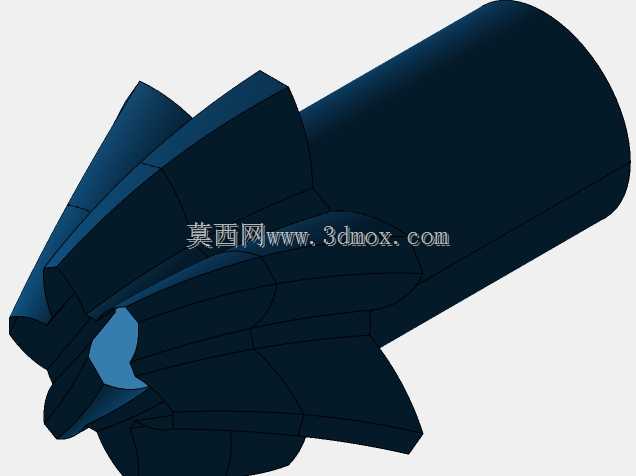

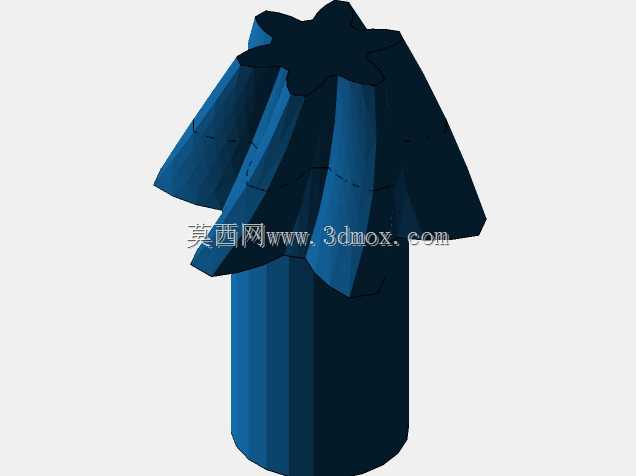

　　同时锥面齿形可以实现两相交轴之间的动力传递，适配垂直交错或者呈一定夹角的轴系布局，相比螺旋锥齿轮，其人字对称结构的传动重合度更高，单齿承受的载荷更低，运行时的啮合冲击更小，噪音控制表现更优，适合对传动平稳性有要求的重载工况。做这类结构的三维建模时，首先要确定的是安装边界的约束条件，底部的圆柱轴段是核心安装基准，轴径尺寸需要和配套的滚动轴承内孔、传动箱的轴承座孔位做公差匹配，轴段的长度要覆盖轴承安装位、轴肩定位面、密封件安装位的尺寸需求，轴肩的高度要满足轴承内圈的定位承压要求，同时不能超出轴承内圈的倒角范围，避免装配时出现干涉。齿部的锥角参数需要和配对齿件的锥角完全匹配，保证啮合时齿面的接触印痕处于齿面中部区域，

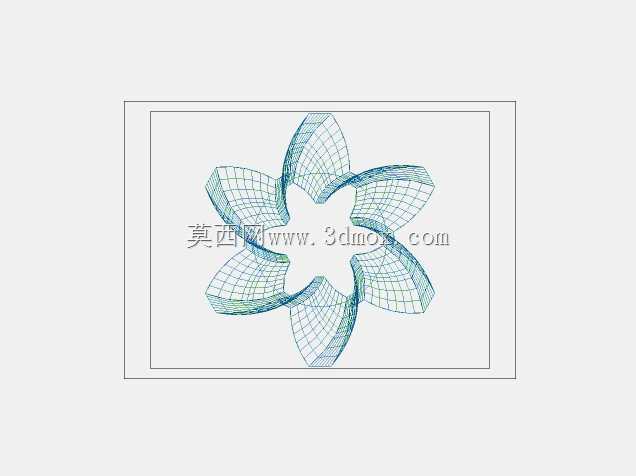

　　不会出现偏载接触齿端或者齿根的情况，人字齿的螺旋角选取要兼顾轴向力抵消效果和齿面滑动率，螺旋角过大会增加齿面的滑动摩擦，降低传动效率，螺旋角过小则无法充分抵消轴向分力，失去人字齿的结构优势。齿顶的星型端面结构是加工时的工艺定位基准，建模时需要保证该端面和底部轴段的同轴度公差，避免滚齿、磨齿工序中出现齿向偏差，齿根的过渡圆角需要按照重载传动的要求做圆弧过渡，减少应力集中，避免长期交变载荷下出现齿根断裂的问题。实际装配时，该齿件的轴段通过一对圆锥滚子轴承或者深沟球轴承支撑在传动箱的轴承座内，轴端通过圆螺母或者轴用挡圈做轴向定位，配对齿件安装在与其轴线呈设定夹角的另一根轴上，啮合侧隙需要根据传动的精度等级、工作温度范围做调整，

　　高温工况下需要预留足够的热膨胀侧隙，避免运行时齿面卡滞，润滑方式根据运行转速选择，中低速重载场景采用油浴润滑，高速场景则需要搭配喷油润滑结构，保证齿面啮合区域能形成稳定的油膜，降低齿面磨损。这类齿件在实际使用中，因为轴向力自平衡的特性，支撑轴承的使用寿命比同规格螺旋锥齿轮传动组高30%以上，传动箱的结构也可以做的更紧凑，不需要额外设置推力轴承的安装位，在一些对设备重量有严格要求的移动重载设备上，比如重型工程车辆的分动箱、港口起重设备的回转传动机构，这类结构的应用优势会更加明显，建模过程中需要特别注意齿面的渐开线轮廓和人字齿向的顺滑过渡，避免出现齿面扭曲、啮合干涉的问题，装配验证时要做动态干涉检查，确认全齿宽啮合过程中不会出现齿顶碰刮配对齿根的情况，保证传动的顺畅性。
