卧式工业燃料储油箱带操作平台管路结构

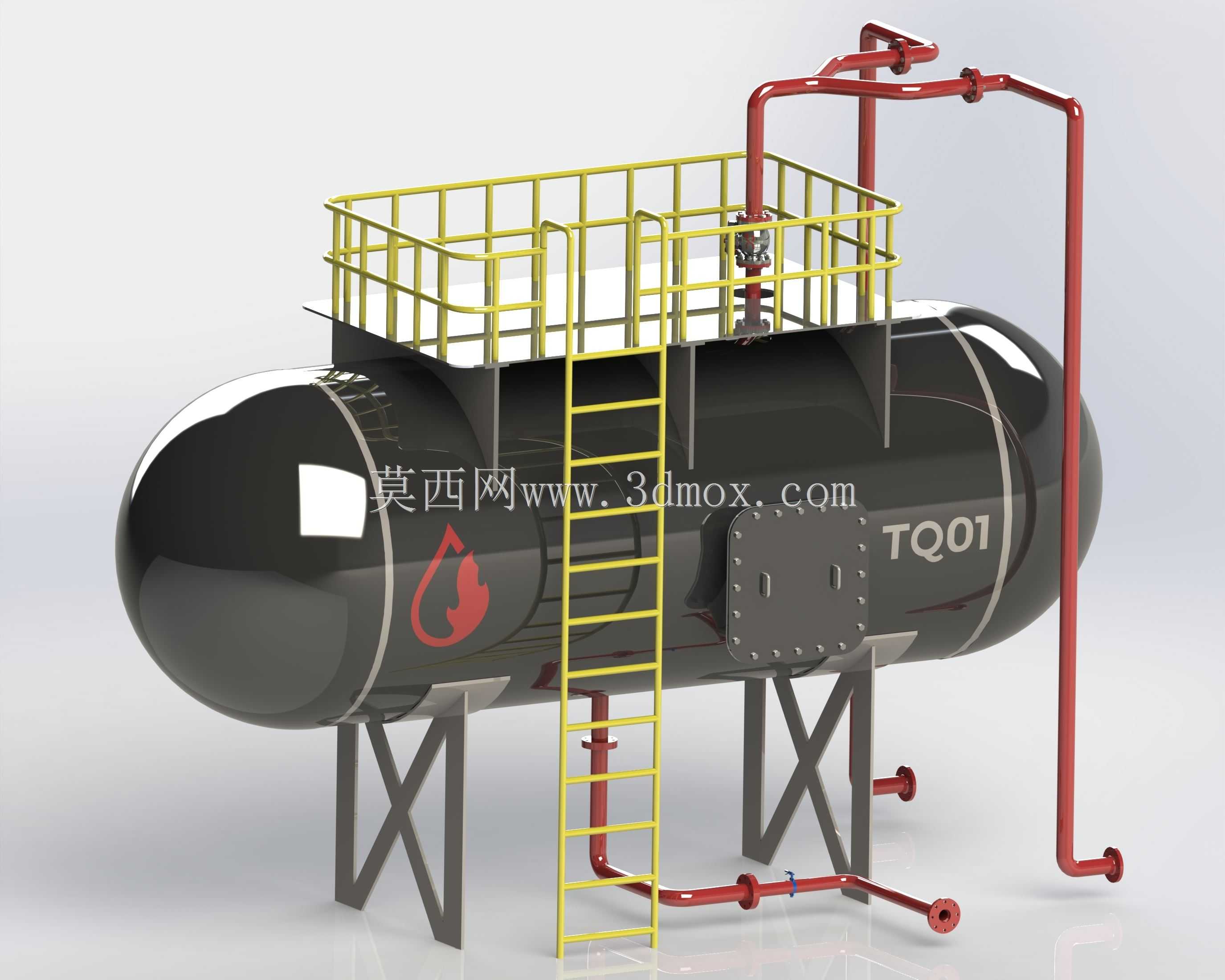

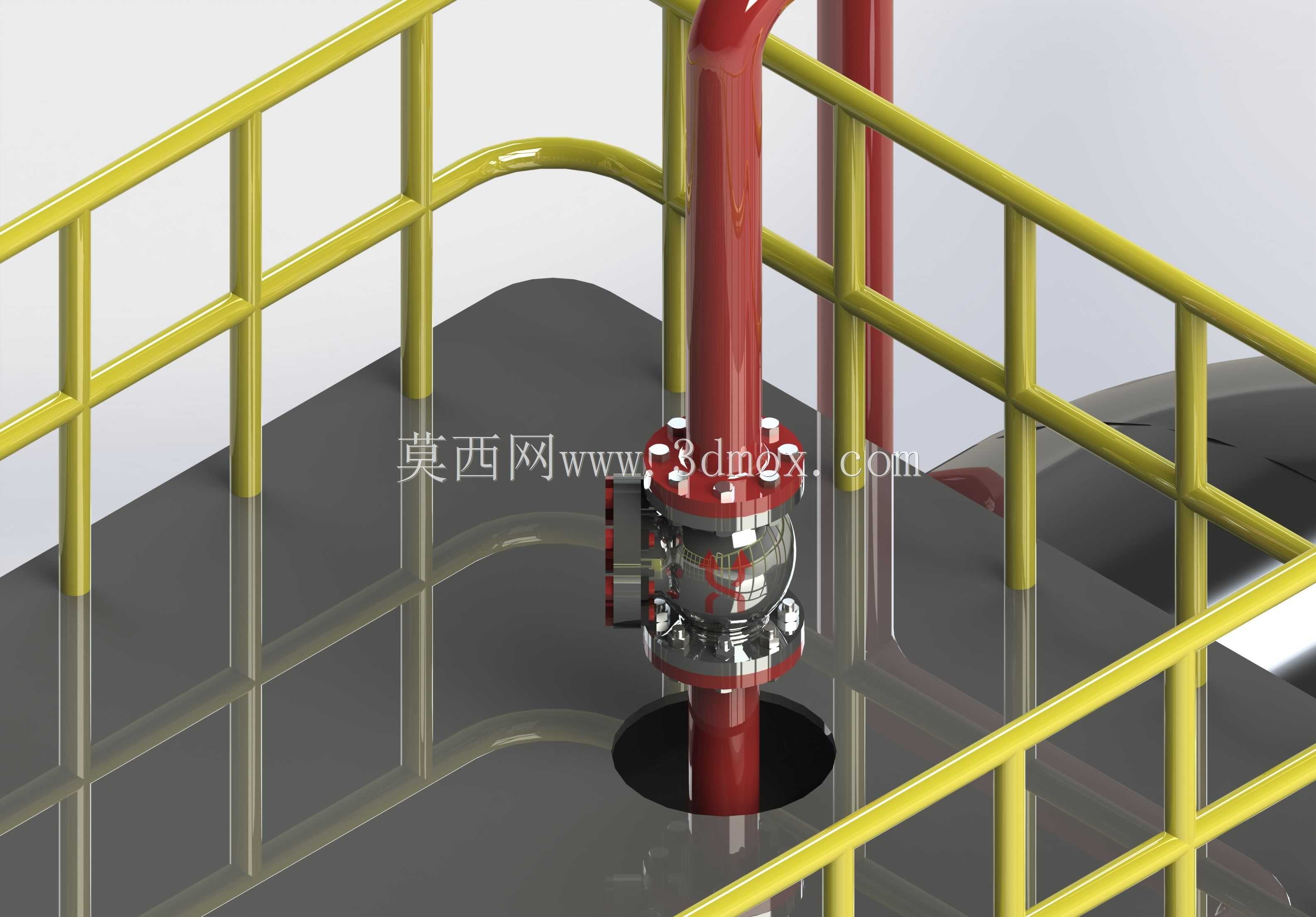

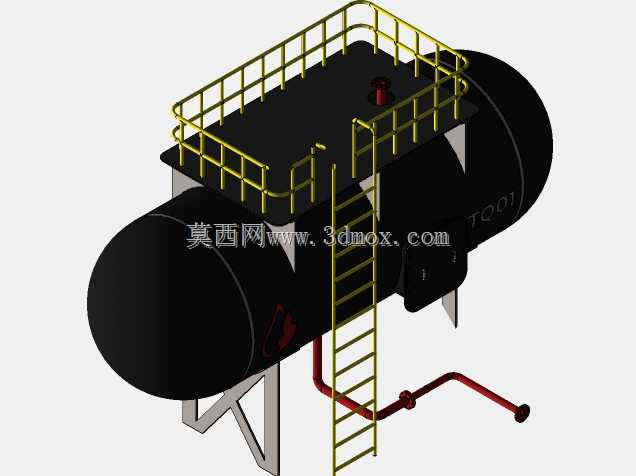

　　该卧式燃料储油装置，主要面向厂区分布式燃油供给、中小型动力站燃油中转、野外作业临时燃油储备等场景使用，可作为柴油、轻质燃料油的常压存储单元，适配锅炉供料、发电机组供油、工程设备集中补油等实际工况，罐体设计承压等级满足常压储液要求，存储过程中可通过配套管路完成油料的输入、输出、液位观测及日常排污作业。从结构设计逻辑来看，整体采用卧式椭圆封头罐体布局，相较于立式储罐，卧式结构重心更低，对安装基础的承重均匀性要求更友好，适合厂区内空地、撬装设备集成平台等场景部署，无需过高的厂房净空条件。罐体顶部设置的操作平台采用格栅式防滑踏板设计，四周加装1.2米高的防护护栏，护栏底部设置100mm高的挡脚板，避免巡检作业时工具、杂物掉落，

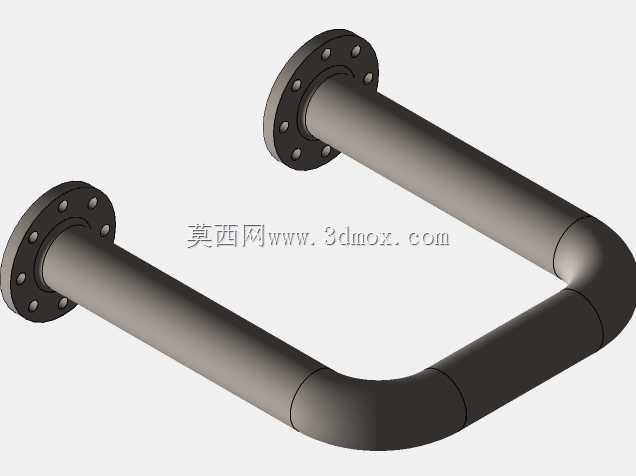

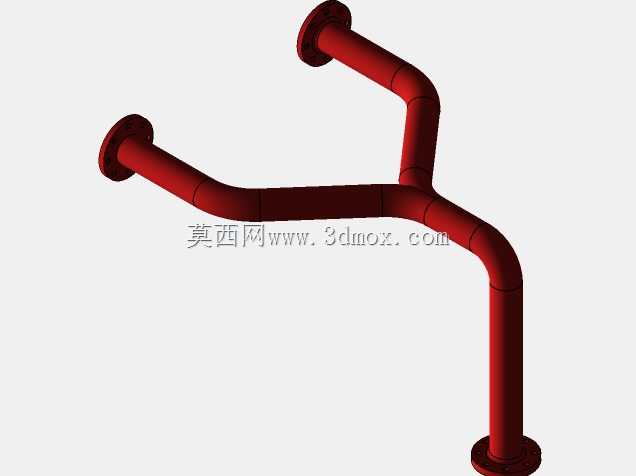

　　配套的直爬梯采用等距踏步设计，踏步做防滑滚花处理，爬梯与罐体连接部位采用补强板焊接，避免长期攀爬受力导致罐体局部变形。罐体外部的管路系统采用红漆标识的输送管道，分别对应进油、出油、排气、排污等不同功能回路，管路转弯处采用标准弯头连接，降低油料输送过程中的阻力损失，管路末端配置标准法兰接口，可直接与现场供油管线、输油泵组对接，无需额外做接口改装。罐体侧面设置的人孔采用快开式螺栓紧固结构，密封圈采用耐油橡胶材质，方便后期进入罐体内部做清洁、检修作业，人孔旁设置的液位接口可直接适配磁翻板液位计或浮球液位传感器，实时监测罐内油料存储量。罐体底部采用X型支撑鞍座结构，鞍座与罐体接触部位加装弧形垫板，分散罐体承重，避免局部应力集中，

　　鞍座底部预留地脚螺栓安装孔，可直接固定在混凝土基础或撬装底座上，安装时需保证两个鞍座的水平度偏差不超过2mm/m，避免罐体倾斜导致积液排不净。在设计建模过程中，罐体壁厚根据常规储油容积对应的强度要求做等比例还原，封头采用标准椭圆封头曲率，管路的排布避开了爬梯上下的通行路径，避免巡检人员攀爬时磕碰管路，顶部操作平台的净空高度满足人员站立操作需求，护栏的横杆间距符合安全防护规范，防止人员意外坠落。实际部署时，需在罐体周边预留不小于0.8米的检修通道，罐体排污口位置需对应设置污油收集槽，避免检修排污时污染场地，管路安装完成后需做0.2MPa的气密性试验，确认所有法兰、焊接部位无渗漏后才可投入使用。

　　该结构的建模还原度覆盖了实际生产制造中的所有关键结构细节，可直接用于储油设备的方案展示、结构校核、撬装系统集成布局参考，也可作为同类常压储液罐体设计的参照模板，帮助设计人员快速完成同类型产品的结构迭代，减少从零开始建模的重复工作量。
