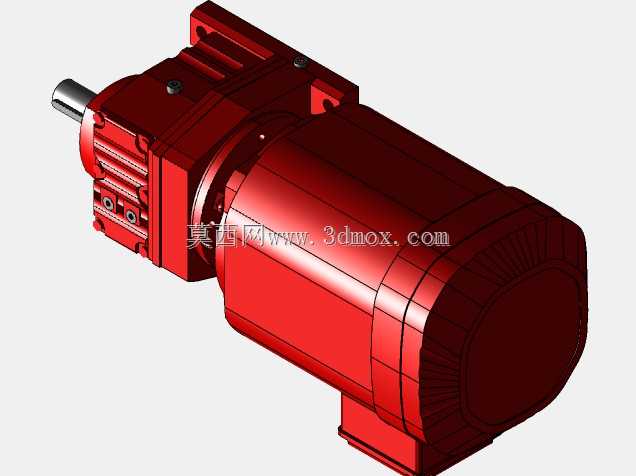

4.5KW斜齿轮减速电机一体化传动结构

　　这款斜齿轮集成式减速动力单元，常被应用在轻工输送、食品包装、小型自动化生产线的动力输入段，作为整套设备的动力源，负责将电机的高转速低扭矩输出，通过斜齿轮组的啮合减速转换为低转速大扭矩的动力输出，匹配负载端的转速扭矩需求。从结构设计来看，电机段与减速箱段采用一体化法兰直连的结构，取消了传统分体安装需要的联轴器、连接底座等冗余部件，既压缩了整体安装占用的轴向空间，也避免了分体安装时的同轴度偏差带来的振动、轴承磨损过快等问题。输出轴采用实心圆柱轴伸设计，轴端预留标准键槽，可直接通过键连接配合安装链轮、同步带轮或者联轴器，适配不同的传动连接形式，输出轴的轴肩位置做了定位台阶设计，安装传动件时可以直接抵靠台阶完成轴向定位，

　　不需要额外加装定位套，减少现场安装的调整工作量。减速箱部分采用平行轴斜齿轮传动结构，齿轮齿面做了硬化处理，啮合重合度高，传动过程中运行平稳，噪音水平低于同功率的蜗轮蜗杆减速结构，传动效率也更高，适合长时间连续运行的工况。箱体上预留了多个安装固定的脚座孔位，支持卧式水平安装，脚座的安装孔做了长圆孔设计，现场安装时可以在小范围内调整固定位置，补偿安装基座的加工误差，降低对安装基座的加工精度要求。电机尾部的散热壳体做了周向分布的散热筋结构，顺着电机运行时自带的风叶气流方向布置，能快速带走电机绕组运行产生的热量，保证电机在额定负载下长时间运行时绕组温度维持在合理区间，避免过热烧损。接线盒设置在电机壳体的侧上方位置，接线口预留标准管螺纹接口，

　　可以直接配套工业防水电缆接头，满足车间多尘、有少量溅水的工况防护需求。在设计建模过程中，所有配合面的尺寸公差都按照通用机械传动的配合要求做了预留，比如减速箱与电机端盖的配合止口、输出轴与轴承位的配合尺寸、轴承安装孔的同轴度公差，都参考了行业内成熟的减速电机设计规范，建模时还原了所有外部安装尺寸与接口尺寸，结构工程师在做整线设备布局时，可以直接调取该模型放入装配体，不需要反复核对安装边界，能直接用来校验安装空间、对接传动接口，避免后期生产装配时出现干涉问题。从安装边界来看，整体结构的最大外轮廓包含了电机尾部的风罩、减速箱侧方的油位塞、顶部的吊环安装位，建模时都做了完整还原，设备布局时需要预留出接线盒的接线操作空间、

　　减速箱换油的操作空间，不能将其他部件紧贴接线盒或者油塞位置布置，避免后期维护时没有操作空间。输出轴的径向负载承受能力匹配4.5KW功率对应的输出扭矩，选型时如果是带链轮、齿轮这类有径向负载的传动形式，需要核对输出轴的允许径向载荷，避免超出负载范围导致输出轴弯曲变形或者轴承过早损坏。这款减速动力结构的速比匹配R47系列减速箱的标准速比范围，输出转速覆盖常用的工业传动转速区间，可以适配不同线速度要求的输送设备、搅拌设备、小型提升设备的动力需求，一体化的结构也减少了设备整体的占地面积，对于布局紧凑的小型自动化设备来说，能有效节省机架的安装空间，降低整体设备的结构成本。
