2.2KW斜齿轮锥齿轮电动升降驱动装置

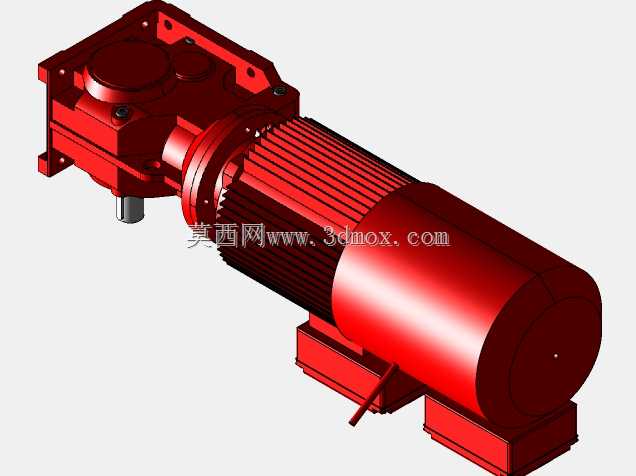

　　这款集成式电动升降驱动单元，核心采用斜齿轮-锥齿轮组合传动结构，配套2.2KW三相异步动力段，主要面向需要垂直往复升降、重载低速位移的工业作业场景，常见于自动化仓储堆垛设备的货台举升、生产流水线的工位高度调节、小型立体车库的载车板升降、轻工制造设备的压合机构进给等工况，能在恒定负载下提供稳定的低速大扭矩输出，避免普通电机直驱时扭矩不足、转速过高无法匹配升降速度要求的问题。从结构设计逻辑来看，整个装置采用一体化集成布局，将减速箱体与电机壳体通过法兰止口直接对接，取消了传统分体式传动需要额外配置的联轴器、连接底座等冗余部件，既压缩了整体安装占用空间，也减少了多部件连接带来的同轴度误差累积，降低运行过程中的振动与异常磨损风险。

　　减速段的箱体采用直角转向布局，输入轴与输出轴呈空间垂直状态，这种结构能很好适配安装空间局促、需要改变动力传输方向的设备布局，比如在生产线侧边安装时，电机段可沿水平方向延展，不会过度占用垂直方向的安装净空，输出轴端直接对接升降机构的丝杠或者链轮输入端，不需要额外加装转向换向组件。设计过程中针对升降作业的负载特性做了专门的结构强化，输出端配置了大规格圆锥滚子轴承组，能同时承受径向负载与轴向负载，匹配升降作业时垂直方向的持续作用力，避免普通深沟球轴承在轴向受力下过早失效；齿轮副采用硬齿面磨齿工艺，齿面接触精度达到6级以上，既保证传动效率维持在较高水平，也能在频繁启停、正反转切换的升降工况下降低齿面冲击，延长齿轮副的使用寿命。

　　箱体上预留的安装脚座采用加厚铸铁结构，四个安装孔的位置公差严格控制，安装时能直接与设备机架的安装面贴合，不需要额外加工调整垫片来补偿安装误差；输出轴的轴伸尺寸、键槽规格都遵循通用工业标准，可直接适配市面上主流的升降丝杠、链轮、齿轮齿条等传动组件，不需要单独定制连接转接件。从安装边界来看，整个装置的重心沿电机轴向分布，卧式安装时脚座的支撑跨度经过优化，即使在满载启动、负载瞬时波动的情况下，也不会出现机身晃动的问题；电机尾部的散热筋采用轴向平行布局，配合设备运行时的自然气流就能满足散热需求，不需要额外加装外置散热风扇，在多粉尘的工况下也能减少散热通道积灰堵塞的风险。接线盒设置在电机壳体的侧上方，接线口采用标准防水接头，

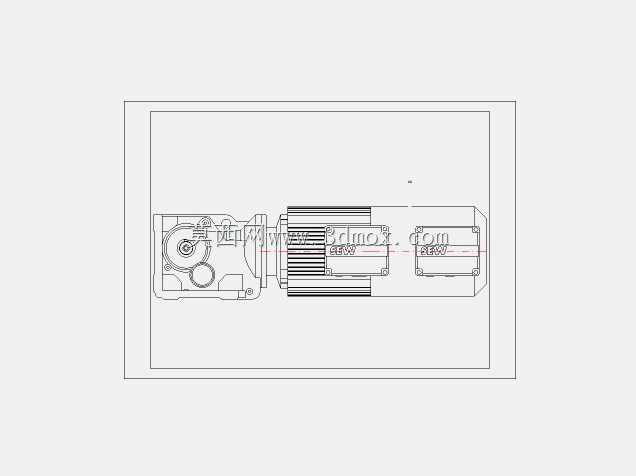

　　布线时电缆可从上方或者侧方接入，不会与周边的机架结构产生干涉；减速箱体的顶部设置了透气塞，能在设备运行温度升高时自动平衡箱体内外压力，避免油封处因为内部压力过高出现渗油问题，底部的油塞位置预留了足够的操作空间，后期更换润滑油时不需要拆解周边设备部件就能完成操作。在实际选型适配时，可根据升降行程的速度要求，匹配对应速比的齿轮组配置，输出转速可覆盖常用升降作业的0.1r/min到20r/min区间，输出扭矩能满足数吨级负载的升降驱动需求；装置的制动模块集成在电机后端，断电时能自动锁止输出轴，避免升降机构因为负载自重出现下滑坠落的风险，满足工业设备的安全防护要求。整个结构的三维建模过程中，所有配合面的公差、安装孔的位置度、运动部件的干涉检查都经过反复校验，齿轮副的啮合间隙、轴承的预紧量都按照实际装配要求做了参数化设置，可直接用于后续的工程图导出、装配模拟、有限元受力分析等设计环节，也能作为设备整体设计时的选型参考模型，直接导入设备总装文件中做布局校验，减少重复建模的工作量。
