R77系列斜齿轮减速驱动电机总成

　　这套斜齿轮集成式减速驱动单元，在轻工输送、自动化生产线、小型物料提升这类对安装空间有严格限制的场景里适配性极强，区别于传统分体式电机加联轴器配减速机的组合结构，它把减速齿轮箱和驱动电机做了一体化集成设计，从根源上消除了分体安装带来的同轴度误差、联轴器传动损耗这类常见问题。从结构设计逻辑来看，齿轮箱部分采用R系列斜齿轮传动架构，输入级和电机输出轴直接耦合，齿轮副采用斜齿啮合设计，相比直齿传动重合度更高，运行时的啮合冲击更小，传动噪音能控制在工业场景可接受的低区间，同时承载能力比同功率直齿减速结构高出30%左右，适合频繁正反转、带载启动的工况。安装边界上，齿轮箱输出端采用实心轴输出设计，轴伸端的配合公差按照h7级精度控制，

　　配套的安装法兰定位止口采用j6级过渡配合，能保证和被驱动设备的输入轴、安装法兰实现无间隙配合，避免运行过程中出现连接松动、轴系跳动超差的问题。齿轮箱壳体采用高强度铸铁一体铸造成型，箱体壁厚按照1.5倍额定载荷的强度冗余设计，安装脚的位置预留了足够的螺栓穿装空间，不管是卧式水平安装还是法兰立式安装，都能保证连接刚性，不会因为长期受载出现壳体变形。电机部分和减速箱的连接采用止口定位+螺栓紧固的结构，电机输出轴和减速箱输入齿轮采用花键连接，传递扭矩的时候应力分布更均匀，不会像平键连接那样出现键槽应力集中、长期冲击载荷下键侧磨损的问题。电机尾部预留了编码器安装位，接线盒采用侧向出线设计，

　　不管是左侧还是右侧布线都能通过调整接线盒方向适配现场走线需求，接线盒的防护等级达到IP54，能适应车间内有少量粉尘、飞溅冷却液的常规工业环境。在实际选型适配的时候，要注意输出轴的径向载荷限制，这套结构的输出轴允许径向载荷是按照输出转速100rpm以下的工况标定的，如果设备端存在皮带轮、链轮这类会带来额外径向力的连接方式，需要额外核算轴的承载能力，必要的时候要加装辅助支撑结构。齿轮箱的注油孔和放油孔分别设置在箱体的上部和下部侧方，日常维护的时候不用拆解设备就能完成润滑油的更换，油位观察窗设置在箱体中部，能直观看到箱体内润滑油的液位高度，避免因为缺油导致齿轮副干磨损坏。从三维建模的细节来看，所有的安装孔位、螺栓沉头深度、

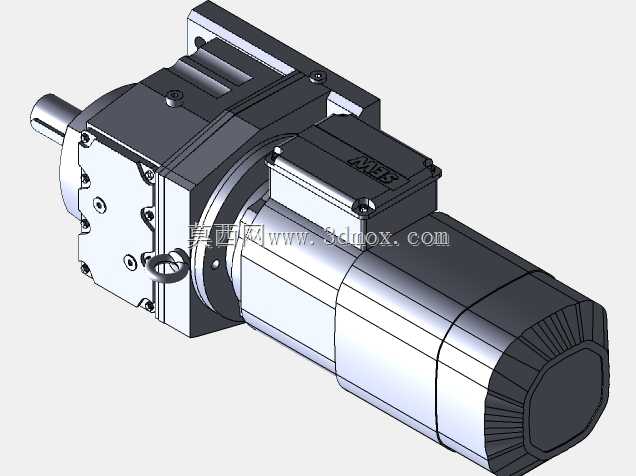

　　密封槽位置都按照实际加工尺寸1:1还原，齿轮箱上的吊环安装位也做了准确建模，在做整线设备布局的时候，可以直接调用这个模型做干涉检查，不用再额外核对安装尺寸。比如在做皮带输送机驱动端设计的时候，能直接把这个模型装配到输送机机架的驱动位，核对输出轴和传动滚筒轴的连接尺寸、电机本体和机架支腿的安全间隙，提前规避现场安装时才发现尺寸干涉的问题。另外，电机尾部的散热筋结构按照实际散热需求做了等距分布设计，建模的时候还原了散热筋的拔模斜度，和实物的铸造工艺特征完全一致，不会出现建模特征和实际加工件不符的情况。齿轮箱的结合面位置预留了密封胶槽的宽度和深度，在做虚拟装配的时候能准确模拟密封件的压缩量，评估密封结构的可靠性。这套驱动单元的整体轴向尺寸比同功率分体式传动结构缩短了近四分之一，在设备布局空间紧张的场合，比如小型自动化设备的内部动力舱、窄幅输送机的侧边驱动位，能大幅节省安装占用的空间，同时减少了联轴器、连接法兰这类中间传动零件，降低了整体的采购成本和后续维护的备件数量。在做动态运动仿真的时候，模型的转动副设置位置和实际轴系的转动中心完全重合，能准确模拟不同转速下的传动状态，核算驱动端的转动惯量匹配情况，给后续的驱动器参数调试提供准确的参考依据。
