小型外转子直流无刷动力单元结构设计

　　这款小型外转子结构的无刷动力单元，最初的设计定位是面向轻载微型驱动场景，在航模小型多旋翼、桌面级精密传动装置、小型智能巡检机器人的驱动轮组中都能见到同规格产品的应用。从结构布局来看，外转子的设计思路核心是在有限的径向尺寸内最大化扭矩输出能力，转子外壳直接作为动力输出的连接载体，省去了传统内转子电机额外的传动连接结构，转动惯量匹配更适合这类需要快速响应转速变化的轻载工况。

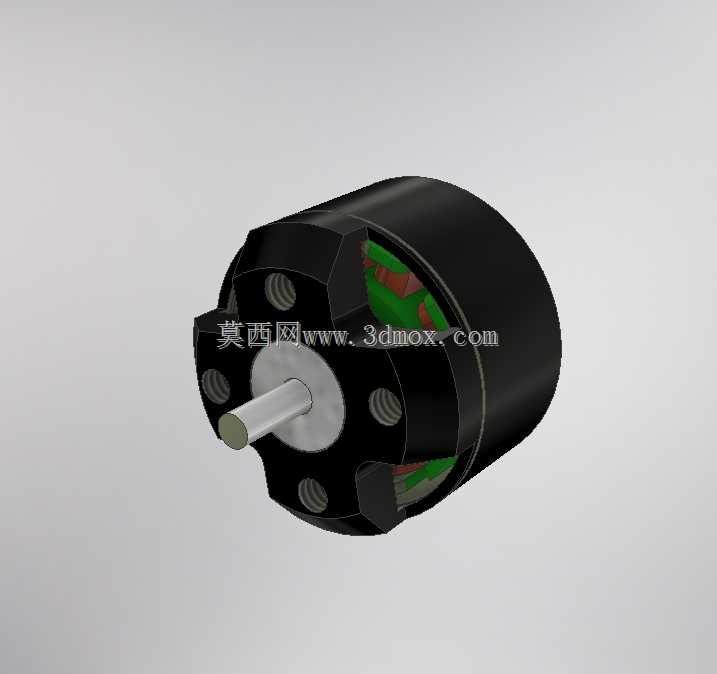

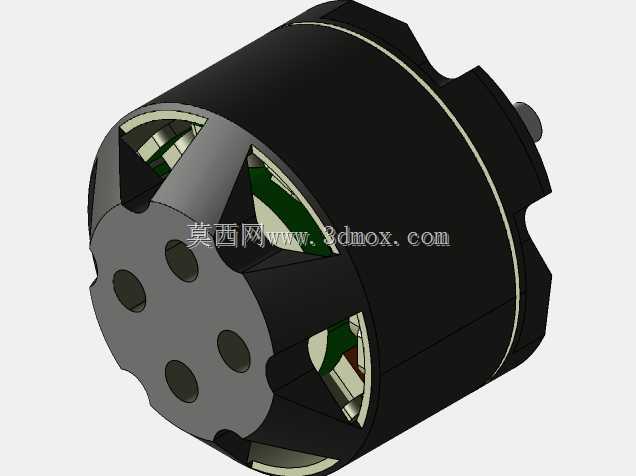

　　从安装边界来看，这类小规格动力单元的安装位集中在前端盖区域，端面上均匀分布的四个螺纹安装孔，孔位的节圆尺寸经过标准化匹配，可直接适配市面上主流的小型航模机架安装座、微型设备的动力固定位，不需要额外设计转接法兰，能有效缩减整机的装配空间占用。输出轴采用直轴光轴配合扁位的结构，既可以通过紧配方式直接连接螺旋桨、小型同步带轮，也能通过顶丝固定的方式连接微型齿轮，适配不同的传动连接需求，轴伸长度控制在合理范围，避免过长轴伸带来的转动挠度问题，保障高转速下的运行稳定性。

　　内部结构的设计上，定子绕组采用集中式绕线方案，匹配对应的槽极配比，在低电压供电场景下就能实现较高的转速输出，同时兼顾运行时的效率表现，减少轻载运行下的无效能耗。转子磁钢采用表贴式固定方式，磁钢与转子外壳之间做了可靠的防松脱结构处理，能够承受高转速下的离心力作用，避免长期运行出现磁钢移位导致的动平衡失效问题。端盖与转子外壳的配合间隙经过精密控制，既可以阻挡日常使用中的浮尘进入电机内部影响绕组绝缘，也不会因为间隙过小导致转动过程中出现摩擦异响。

　　在实际选型应用中，这类小尺寸无刷动力单元的重量控制十分关键，外壳采用轻量化的金属材质，在保障结构强度的前提下尽可能降低自身重量，对于对载荷重量敏感的航模、微型便携设备来说，每一克的重量缩减都能提升整机的续航或者载荷能力。设计过程中动平衡校准是必不可少的环节，转子组件在装配前都会做整组动平衡修正，保障数千转甚至上万转的运行区间内不会出现明显的振动，避免振动传递到机架上影响设备的运行精度，比如搭载在小型航拍无人机上时，电机的振动控制直接关系到航拍画面的稳定度；用在小型精密输送装置上时，平稳的转速输出能保障输送过程的定位精度。

　　从接线与驱动适配的角度，这类电机的三相出线位置做了防拉扯保护，避免装配或者使用过程中拉力直接作用在绕组接线点导致断线，出线长度预留了足够的装配余量，方便用户根据自身设备的布线需求调整走线方向，匹配市面上通用的小型无刷电调即可完成驱动，不需要定制专用的驱动模块，降低了终端用户的选型适配成本。整体结构没有冗余的设计部件，所有结构特征都围绕小空间、轻重量、高转速、快响应的核心需求展开，没有多余的装饰性结构，每一处倒角、每一个孔位的尺寸都经过实际装配验证，能够满足批量生产的装配公差要求，也方便后期的维护拆解，出现故障时可以快速更换损坏的部件，不需要整体报废。
