小型卧式异步驱动电机结构设计

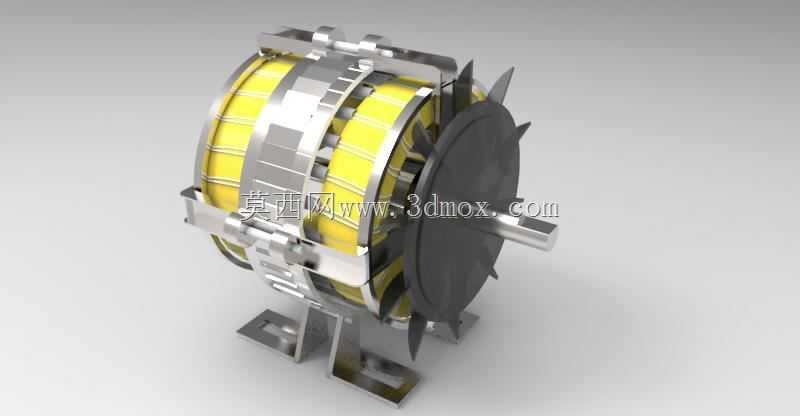

　　这款小功率驱动单元的三维结构，还原了民用洗衣设备配套动力部件的完整装配关系，从实际选型适配的角度看，这类1/4马力规格的动力部件，主要适配家用波轮洗衣机、小型商用搅拌设备、低压输送装置这类对扭矩输出要求平稳、安装空间紧凑的场景，额定转速设定在1750转每分，刚好匹配四极异步电机的空载转速区间，带载运行时转速跌落控制在合理范围，不会因为负载波动出现明显的转速跳变，能满足衣物洗涤过程中频繁正反转、短时过载的工况需求。

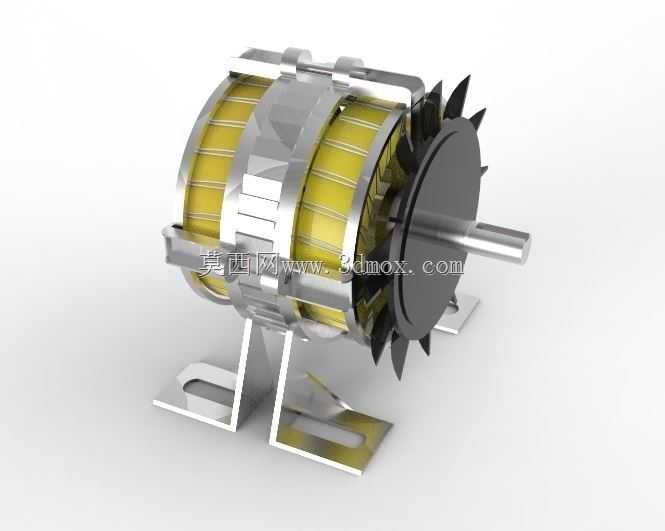

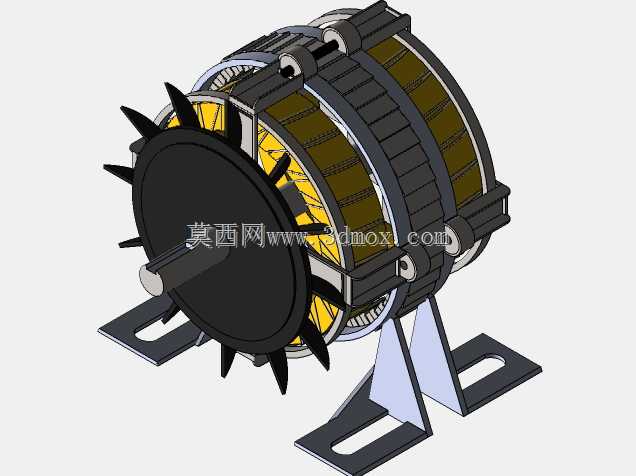

　　从结构设计的思路来看，整机采用卧式底脚安装形式，两个冲压成型的安装支脚直接与定子外壳一体固定，支脚上预留的长条形安装孔可以适配不同安装基面的孔位偏差，现场安装时不需要额外加工转接板，降低了装配环节的调整工作量。定子部分采用叠片压装结构，外壳的环形箍带既起到压紧定子叠片的作用，也作为散热筋的延伸结构，增大电机运行时的空气接触面积，配合输出轴端的一体式散热风叶，当电机运转时，风叶随轴同步转动，带动周围空气沿定子外壳的轴向流动，把绕组产生的热量及时带走，不需要额外加装散热风扇就能满足连续运行的温升要求。

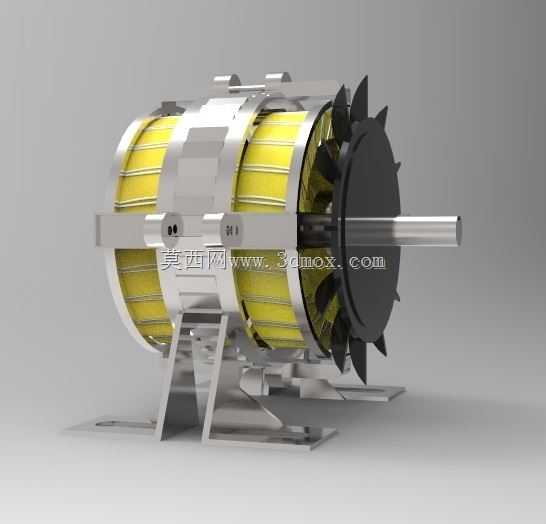

　　输出端的风叶外侧加装了圆形挡风端盖，既可以避免运行过程中杂物卷入风叶造成卡滞，也能引导冷却气流按照预设的路径流经定子表面，提升散热效率。输出轴采用单出轴设计，轴伸端的直径、键槽尺寸都匹配通用小功率带传动的安装要求，不管是搭配皮带轮传递动力，还是直接连接联轴器驱动负载，都不需要额外做轴径转接。端盖部分采用螺栓与定子壳体连接，拆卸时只需要松开周向的固定螺栓，就能直接抽出转子组件，方便后期做轴承维护、绕组检查，日常维保的操作门槛很低。

　　从安装边界尺寸来看，整机的轴向总长度控制在适配小型设备安装舱的范围内，底脚的安装孔距、中心高都符合小功率分马力电机的通用安装尺寸规范，设备开发阶段如果选用这款动力部件，不需要对原有安装位做大规模修改，就能直接替换同功率等级的其他型号电机，互换性较强。绕组部分的排布在模型里做了简化示意，但实际结构中预留的端部间隙足够满足绝缘处理、引线排布的空间要求，不会出现装配时绕组端部与端盖干涉的问题。接线盒的位置设置在壳体侧面，引线引出方向可以根据安装场景调整，方便设备布线时走最短路径，减少线缆弯折的风险。

　　在实际应用场景里，这类电机除了配套洗衣设备，也可以适配小型台钻、食品加工搅拌机、家用小型输送装置这类对安装空间、运行噪音有要求的设备，运行时的电磁噪音控制在较低水平，不会因为设备放置在室内产生明显的噪音干扰。转子部分采用铸铝鼠笼结构，启动转矩足够带动带载启动的工况，启动电流控制在合理区间，不会对家用供电回路造成过大的电流冲击。轴承选用深沟球轴承，两端的轴承室都预留了润滑脂存储空间，长期运行不需要频繁加注润滑脂，降低了全生命周期的维护成本。

　　从建模的细节还原度来看，模型完整呈现了各个零件的装配层级，不管是做设备的整机装配干涉检查，还是做新设备选型时的安装空间校核，都可以直接调用这个模型做布局验证，不需要重新测绘每个零件的尺寸。壳体表面的箍带、安装支脚的折弯圆角、风叶的叶片角度这些细节都做了准确还原，能直观看到各个部件的相对位置关系，在做结构改进时，比如调整安装支脚的角度、更改风叶的叶片数量，都可以在这个模型基础上直接修改参数，缩短设计迭代的周期。需要注意的是，这类小功率电机在安装时要保证底脚与安装基面完全贴合，避免因为安装面不平造成电机运行时的额外振动，长期运行下导致轴承过早磨损，模型里的安装支脚平面度也按照实际冲压件的公差要求做了还原，能直观看到安装面的接触范围，方便设计时做基面的平面度要求标注。
