邦飞利VF30蜗轮蜗杆减速电机结构

　　这款蜗轮蜗杆式减速电机在轻工输送、小型自动化生产线、包装辅机、食品加工设备的动力端应用十分广泛，作为原动机与工作机之间的核心传动衔接部件，它的核心作用是把驱动电机输出的高转速低扭矩动力，通过蜗轮蜗杆副的啮合传动实现大传动比减速，同时匹配负载端需要的低转速大扭矩输出，还能利用蜗轮蜗杆副的自锁特性，在部分垂直升降、倾斜输送的工况下避免负载倒溜，省去额外的制动附件配置。从结构设计逻辑来看，电机部分采用了标准的三相异步电机壳体结构，外壳的散热筋沿轴向均匀排布，筋条的高度、间距都经过热平衡校核，保证连续额定运行时绕组温升控制在绝缘等级允许范围内，电机端盖与减速箱的连接采用止口定位+螺栓紧固的方式，止口的配合公差选H7/js6，

　　既保证电机轴与蜗杆输入轴的同轴度，又能抵消装配时的累计误差，避免输入轴出现偏载导致的轴承早期磨损。减速箱部分采用铝合金压铸壳体，这种材质的选择一方面是降低整机自重，方便在小型设备的悬臂安装场景下减少安装支架的负载，另一方面铝合金的导热性能优于铸铁壳体，能把蜗轮蜗杆啮合时产生的热量更快散出，不需要额外加装散热油标或者冷却盘管。蜗杆部分和电机轴采用一体化设计，省去了联轴器连接的环节，既缩短了整机的轴向尺寸，又消除了联轴器对中误差带来的振动问题，蜗轮则采用锡青铜材质镶嵌在铸铁轮毂上，齿面经过精滚处理，啮合侧隙控制在0.02-0.05mm之间，既保证传动平稳性，又能在过载时通过齿面的微量变形缓冲冲击载荷。安装接口部分，

　　输出端采用空心轴通孔设计，配套的安装法兰有多个方向的固定螺栓孔位，支持卧式、立式、侧装等多种安装姿态，安装时不需要额外改造输出轴连接方式，直接将负载轴穿入空心轴后通过锁紧盘或者键连接固定即可，安装边界的尺寸控制紧凑，轴向总长度比同功率的齿轮减速电机缩短近30%，适合安装空间局促的设备场景。在实际选型匹配时，需要注意这款减速电机的输出轴径向承载能力，因为蜗轮副的啮合特性决定了输出端能承受的径向载荷比同轴式齿轮减速机稍低，在配套皮带轮、链轮等有径向负载的场景时，要校核输出轴轴承的额定动载荷，必要时加装额外的支撑轴承座。注油孔和油位镜设置在减速箱壳体的侧上方，换油时不需要完全拆解设备，日常维护时通过油位镜就能直接观察箱体内润滑油的液位，

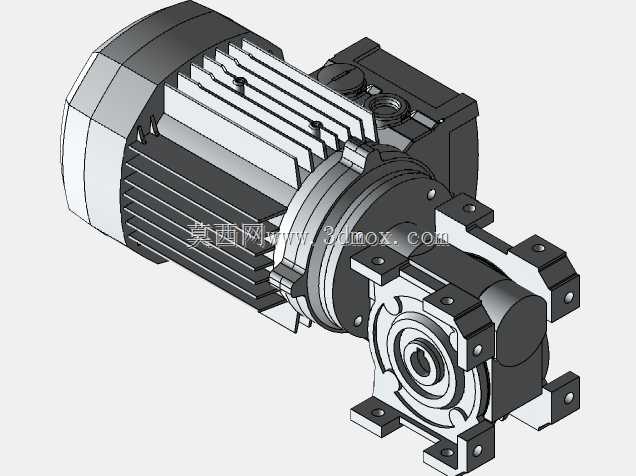

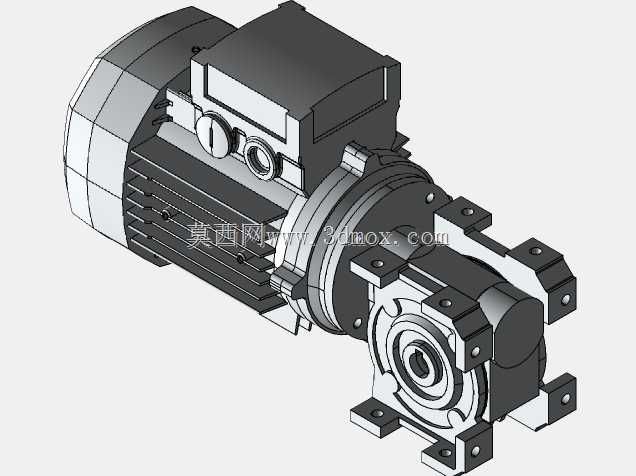

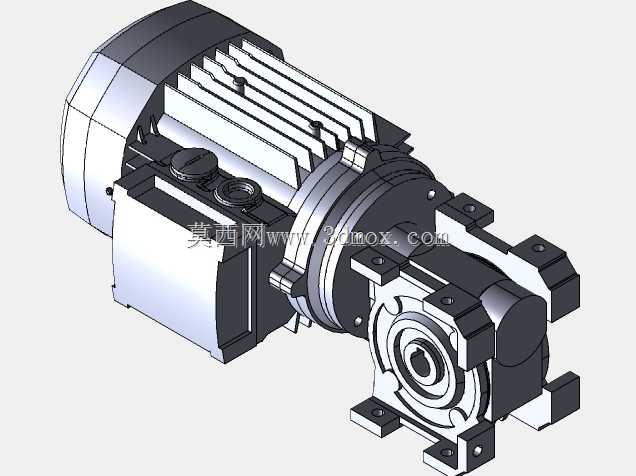

　　润滑油推荐采用蜗轮蜗杆专用的极压润滑油，保证齿面啮合时的油膜强度，降低齿面磨损速率。整机的密封结构采用双唇口骨架油封，在输出轴和输入轴的伸出端都设置了密封槽，油封的材质选用丁腈橡胶，能适应常规工业环境下的油污、粉尘工况，避免润滑油泄漏同时阻挡外界粉尘进入箱体内污染润滑油。从建模细节来看，所有的安装孔位、散热筋、连接螺栓头都做了1:1的还原，甚至壳体上的铸造拔模斜度、轴承位的台阶尺寸都和实物一致，在做设备整体装配仿真时，可以直接调用这个模型做干涉检查，不需要再额外测绘安装尺寸，能大幅缩短设备设计阶段的建模周期。在实际生产线应用中，这类小规格蜗轮减速电机常用来驱动小型皮带输送机的主动辊、包装机的送膜机构、自动化料仓的闸门启闭机构，因为自锁特性的存在，在倾斜角度不大的上料输送机上使用时，即使电机突然断电，负载也不会出现下滑倒转的情况，能省去电磁制动器的成本，同时蜗轮蜗杆传动的运行噪音比齿轮传动低5-8分贝，适合对噪音有要求的车间生产环境。设计时还考虑了接线盒的位置，接线盒可以根据安装需求旋转四个方向固定，方便现场布线时根据线缆走向调整接线口方向，避免线缆过度弯折导致的绝缘层破损。
