BSP内螺纹异径管接头结构设计

　　在流体输送管路的布设场景中，不同通径管路的衔接是管路装配环节无法避开的工况，这类BSP螺纹异径管箍，就是专门针对两端公称通径存在差异、且采用英制管螺纹连接的管路场景设计的转接零件，日常在液压站油路排布、车间压缩空气支管路接驳、低压给排水管路改造、小型气动设备的气路连接场景里都能见到它的应用。从结构设计逻辑来看，这类零件没有多余的活动组件，整体为一体式锻造后机加工成型的结构，主体沿轴向呈变径锥筒形态，两端分别加工对应规格的BSP内螺纹，螺纹牙型严格遵循英制管螺纹的55度牙型角标准，加工时会严格控制螺纹中径公差，保证和对应规格的外螺纹管件旋合时，配合面能均匀贴合，既不会因为间隙过大出现介质渗漏，

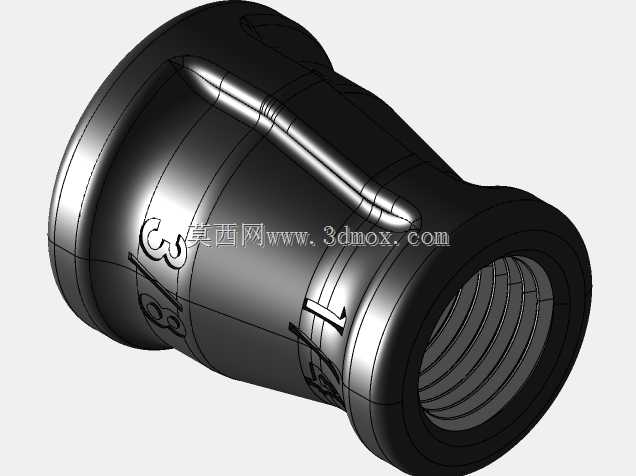

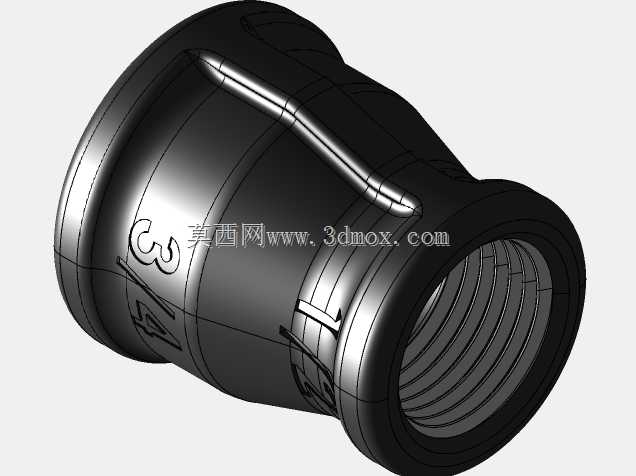

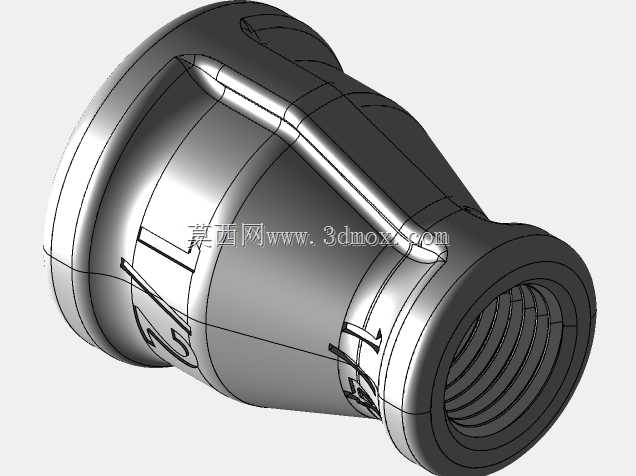

　　也不会因为过盈量太大导致旋合困难甚至螺纹咬死。零件外壁设计有两道对称的凸起加强筋，这部分结构不是随意添加的装饰特征，一方面是在管件拧紧作业时，能给管钳提供足够的咬合着力点，避免管钳直接夹持螺纹段外壁造成零件表面损伤、甚至导致薄壁部位变形；另一方面，加强筋顺着零件轴向的锥度过渡，能在不额外增加整体壁厚的前提下，提升变径过渡段的结构强度，因为管路通径变化的位置，是介质流向改变、局部流阻突变的区域，管路承压时这个位置的应力集中系数更高，加强筋的存在可以抵消部分应力集中带来的结构失效风险，同时也能减少零件成型过程中的壁厚不均问题，降低锻造环节的废品率。从安装边界来看，这类异径管箍的整体轴向长度比同规格的等径管箍略长，

　　两端螺纹的有效旋合长度都满足管螺纹连接的标准要求，不会出现旋合牙数不足导致的连接强度不够问题；零件最大外径出现在大口径端的外圆位置，小口径端的外圆尺寸和对应通径的等径管箍外径一致，变径过渡段的锥面平滑过渡，没有突兀的台阶，安装时相邻管路的最小排布间距只需要满足管钳的操作空间即可，不需要额外预留过多的装配余量，在紧凑排布的管路集群里也能顺利完成装配。实际选型使用时，需要注意两端螺纹的公称通径和待连接管路的外螺纹规格完全匹配，BSP螺纹属于圆柱管螺纹，密封主要依靠螺纹旋合面的填充物或者端面密封垫实现，因此装配时不需要过度施加拧紧力矩，依靠管钳的适度作用力就能保证密封可靠性，过度拧紧反而会导致内螺纹牙型变形，

　　尤其是在铜质或者可锻铸铁材质的接头上，过大的拧紧力矩甚至会造成零件端部开裂。从流道设计来看，零件内部的变径位置采用了圆弧过渡结构，而不是直台阶结构，这种设计能有效降低介质流经变径位置时的局部压力损失，减少湍流产生的概率，在输送带有微小颗粒杂质的流体介质时，也能避免杂质在台阶位置沉积造成的流道堵塞问题，长期使用过程中，流道内部的阻力上升幅度远小于直台阶变径的接头。零件外壁的规格标识采用模压成型的方式直接加工在零件表面，不会因为长期接触流体介质或者外部环境腐蚀出现标识模糊的问题，后期管路维护时，不需要拆卸零件就能快速识别两端的通径规格，能大幅提升管路检修的效率。
