内燃机配套涡轮增压器结构设计

　　在商用车动力总成、工程机械内燃机、固定式柴油发电机组的配套场景中，涡轮增压器是决定动力输出上限、燃油经济性表现的核心功能部件，其通过回收排气行程中排出的高温高压废气能量，驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮将进入气缸前的新鲜空气预压缩，提升单位气缸工作容积内的氧气填充量，让燃油喷射后可以获得更充分的燃烧条件，在不增加发动机排量的前提下可将动力输出提升30%-50%，同时降低单位功率对应的燃油消耗与尾气污染物排放。

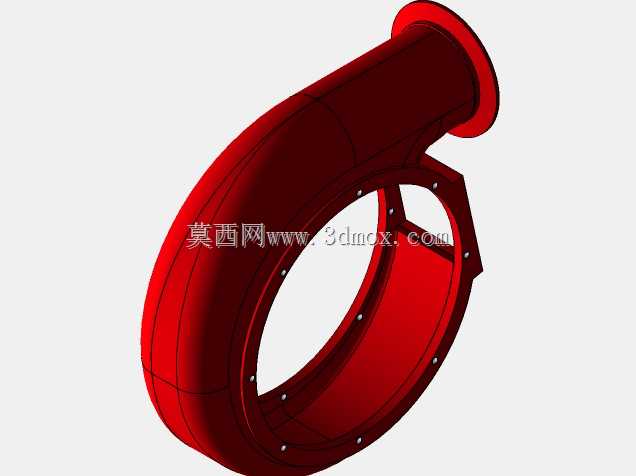

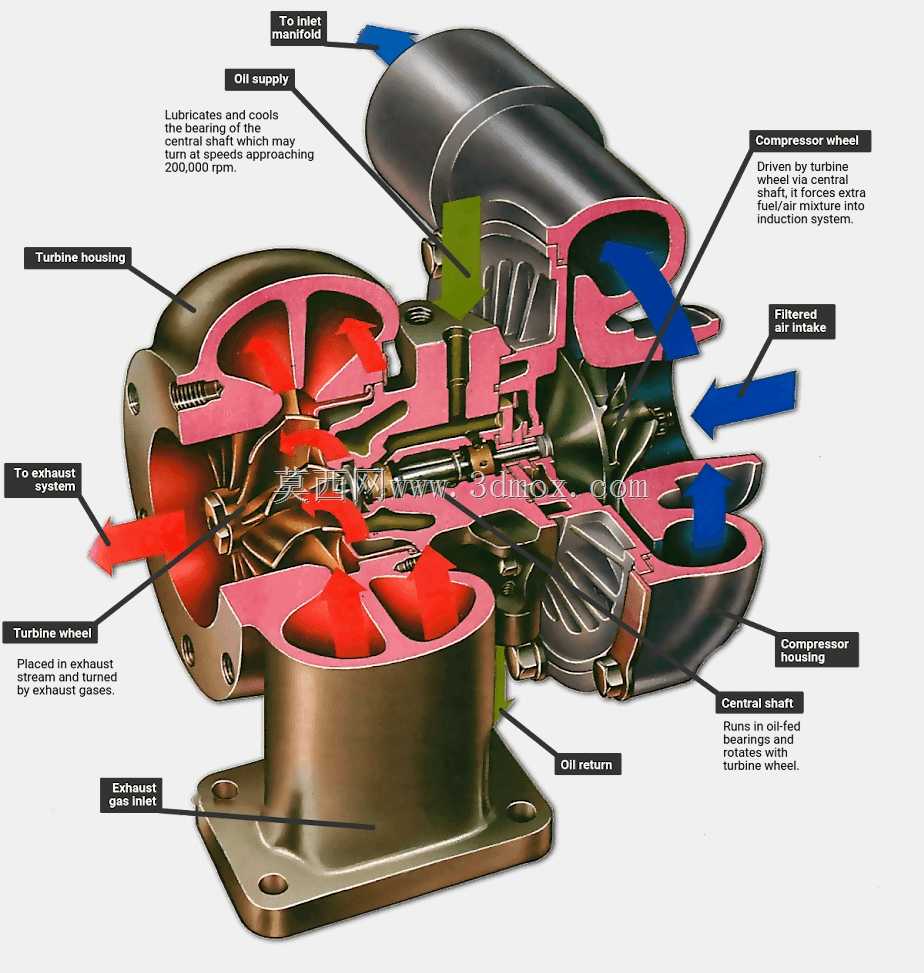

　　从结构设计逻辑来看，该增压器采用典型的径流式涡轮配离心式压气机的布局，涡轮端壳体采用耐高温铸钢材质设计，可长期耐受内燃机排气端最高超900℃的高温废气冲刷，壳体内部的流道采用渐缩式设计，引导废气以最优角度冲击涡轮叶片，减少气流在壳体内的紊流损失；压气机端壳体采用铝合金铸造成型，内部流道为扩压式结构，将高速旋转叶轮甩出的空气动能逐步转化为压力能，保证输出的增压空气压力平稳无明显脉动。中间的轴承体部分集成了浮动轴承、密封环、润滑油道与冷却腔，浮动轴承设计可在转轴转速突破每分钟十万转的工况下，通过润滑油形成的油膜实现全浮动支撑，大幅降低高速转动下的摩擦损耗，同时润滑油道与冷却腔连通，可将涡轮端传导过来的热量及时带走，避免轴承组件因高温出现润滑失效、烧结卡滞的问题。

　　在安装边界设计上，涡轮端的进气法兰直接对接发动机排气歧管的出口，法兰面采用耐高温金属密封垫片适配，安装孔位按照主流中小排量内燃机的排气歧管接口尺寸做了通用化匹配，可适配1.5L-3.0L排量区间的柴油、汽油内燃机安装；压气机端的出气口采用卡箍式连接结构，可直接对接发动机进气中冷器的进气胶管，接口直径适配常规60-75mm口径的进气软管，安装时无需额外做转接法兰加工。中间轴承体上设置有独立的润滑油进油口与回油口，进油口采用M14×1.5的标准螺纹接口，可直接对接发动机主油道的润滑油供油管路，回油口采用大口径法兰式设计，保证润滑后的机油可以依靠重力顺畅回流至发动机油底壳，避免回油不畅导致的润滑油窜入压气机或涡轮端，引发进气道积碳、排气冒蓝烟的故障。

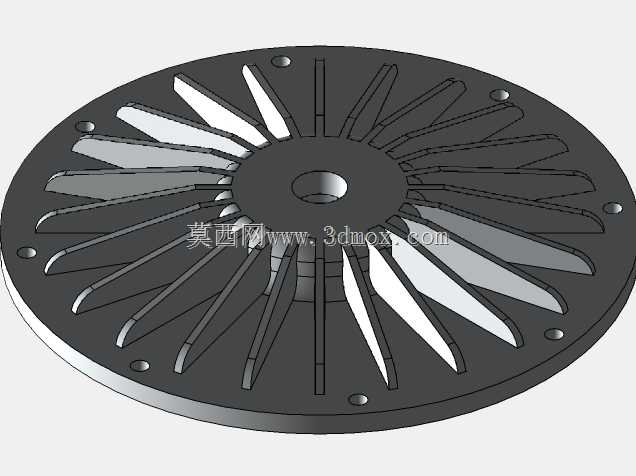

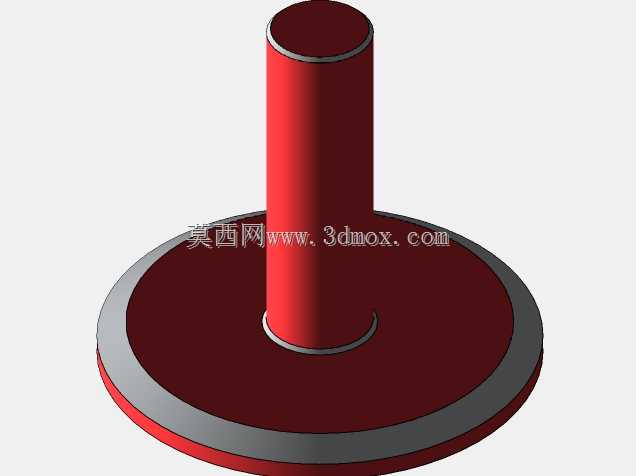

　　在功能特性设计上，该增压器的旁通阀执行器采用预设压力开启的膜片式结构，当发动机转速升高、增压压力超过设定阈值时，排气侧的旁通阀会自动开启，将部分废气不经过涡轮叶轮直接排入排气尾管，避免增压压力过高导致的发动机爆震、增压器转速超限损坏的问题，旁通阀的开启压力经过精准标定，可在全转速区间内维持稳定的增压值，兼顾低转速下的扭矩输出与高转速下的可靠性。叶轮部分的叶片采用三元流设计，通过对气流在叶轮内部流动轨迹的仿真优化，减少叶片表面的气流分离损失，相比传统直叶片设计，压气机的工作效率可提升8%以上，涡轮叶轮采用耐高温合金材料精密铸造，叶片型线经过气动优化，可在废气流量波动较大的工况下保持稳定的驱动效率，同时叶轮与转轴之间采用摩擦焊工艺连接，保证高速转动下的连接强度，避免长期高负荷工况下出现叶轮松脱的故障。

　　在实际配套选型过程中，需要重点核对增压器的安装空间边界，该增压器的整体轮廓在径向方向预留了足够的隔热间隙，安装时涡轮端壳体与周边发动机舱内的塑料件、橡胶管路的距离需保持在25mm以上，避免高温壳体烤坏周边非金属部件；润滑油供油管路需要设置单独的节流孔，保证进入增压器轴承的润滑油压力维持在250-400kPa区间，压力过高会导致润滑油冲破密封环窜入进气道，压力过低则会导致浮动轴承润滑不足出现异常磨损。同时在安装前需要预先向增压器的进油口注入适量干净的润滑油，手动转动叶轮让轴承表面预先形成油膜，避免发动机初次启动时短时间缺油导致的轴承干磨损坏。

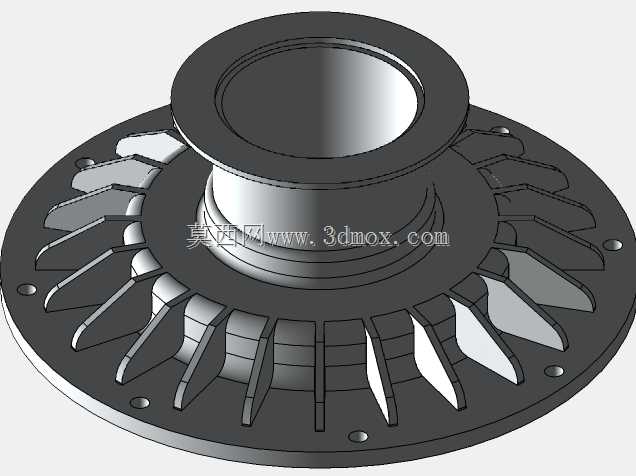

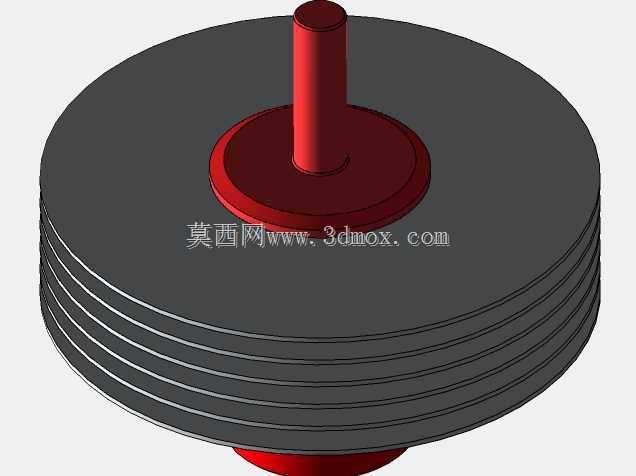

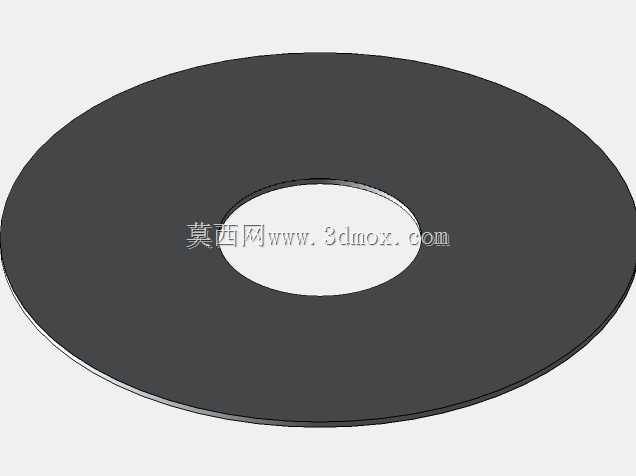

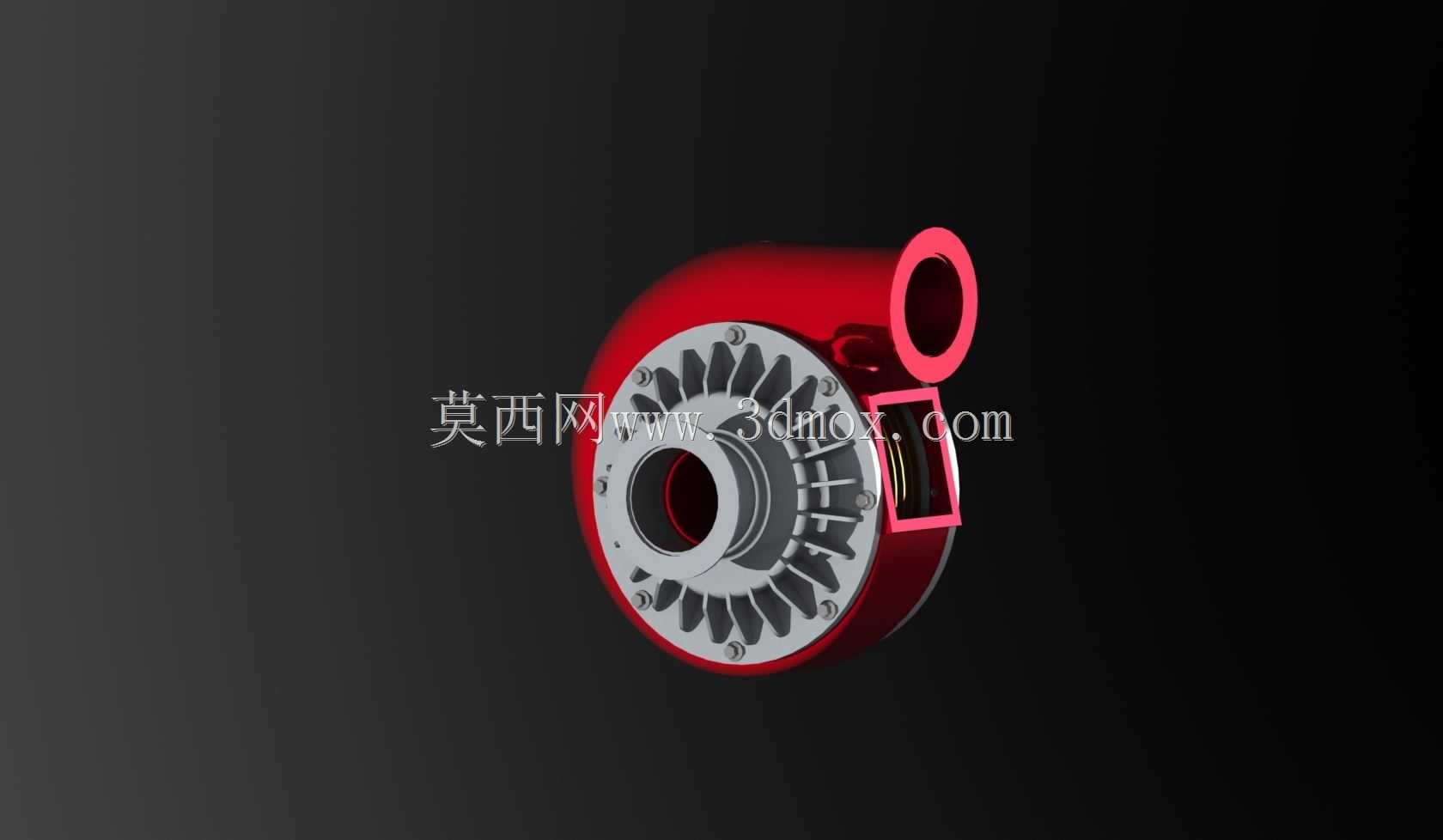

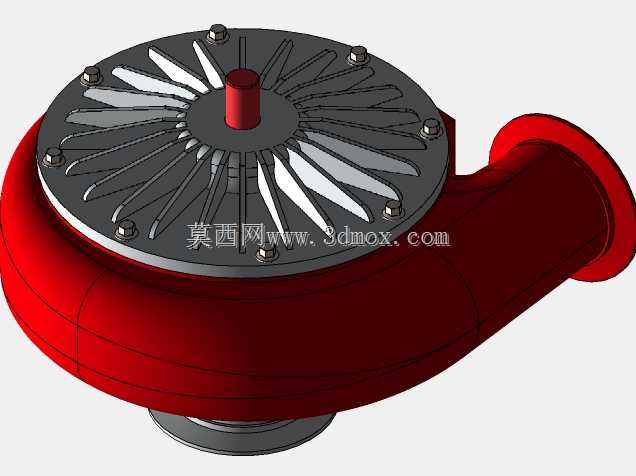

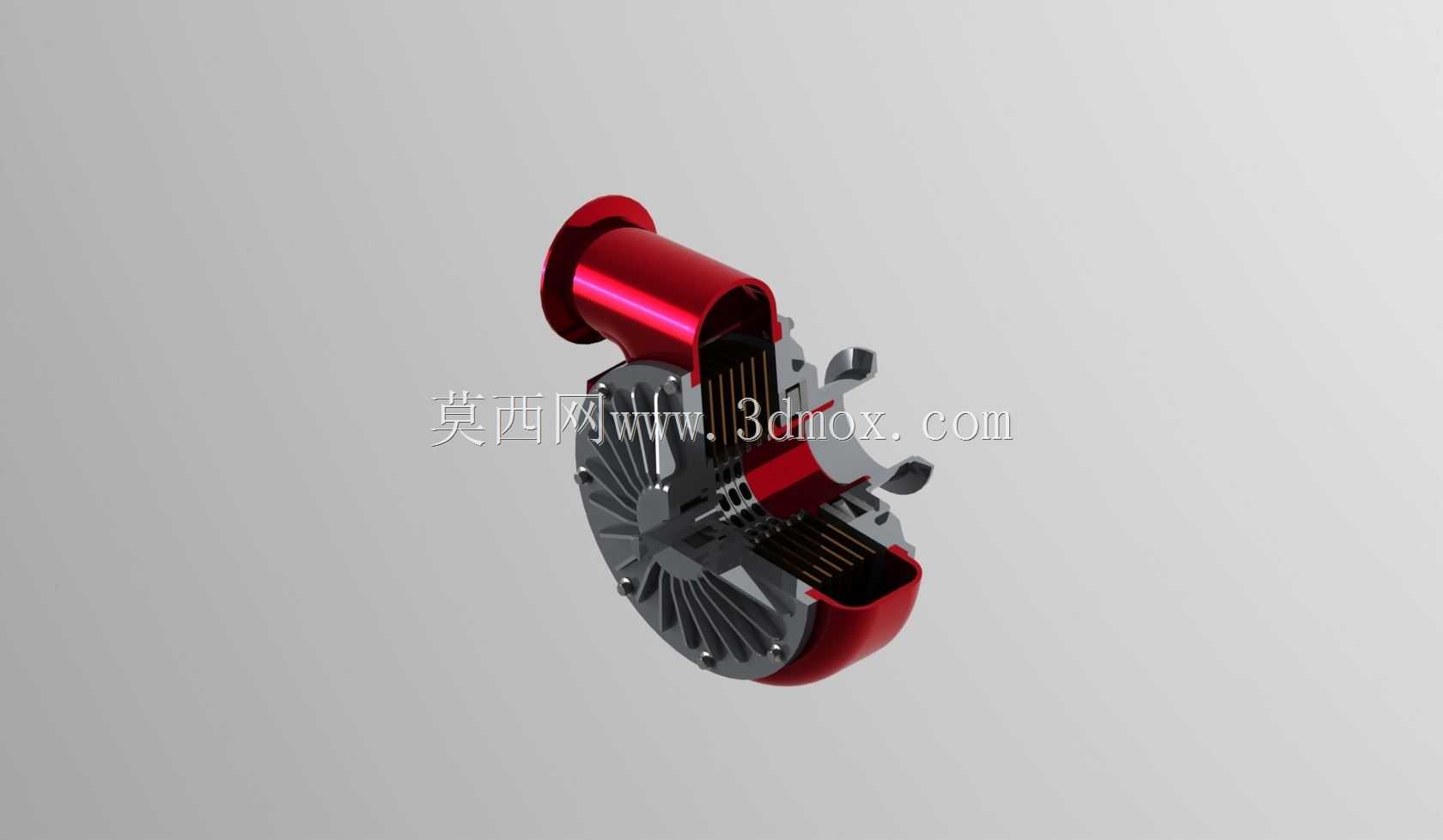

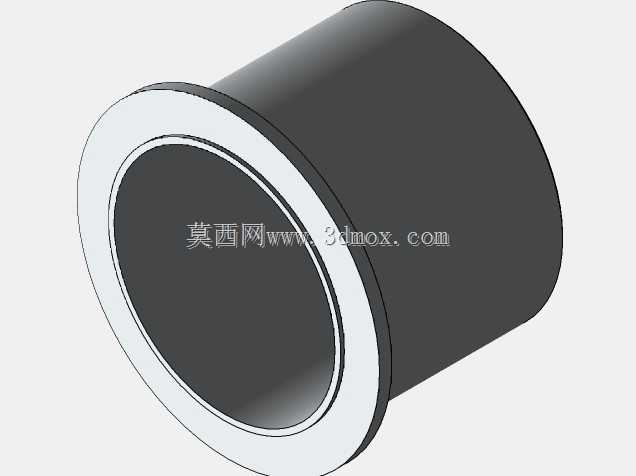

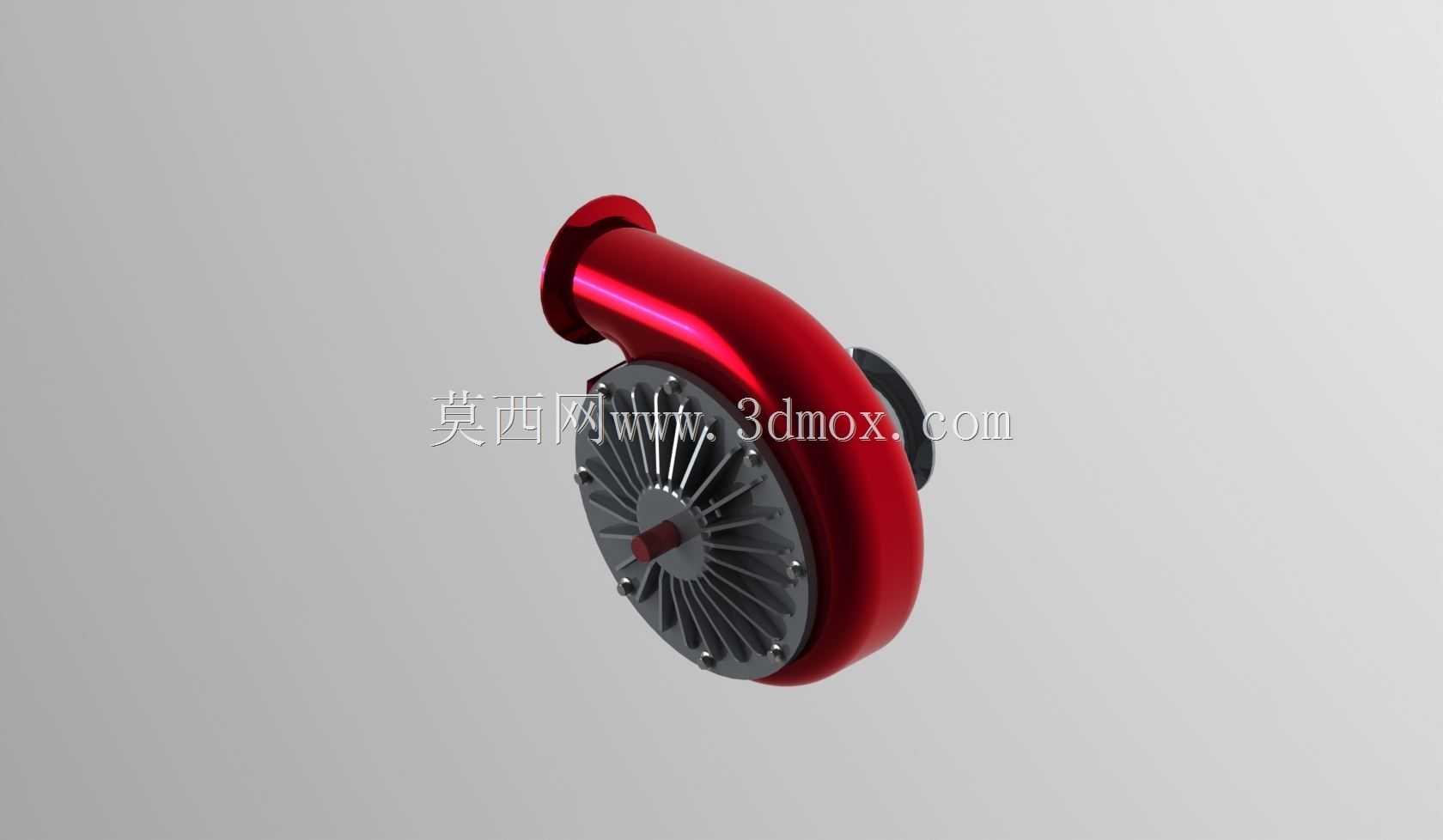

　　从三维建模的角度来看，该模型完整还原了增压器的内外结构细节，包括壳体的壁厚、加强筋位置、安装凸台的尺寸、密封环槽的结构、叶轮的叶片型线都按照实际产品的测绘尺寸1:1还原，在做发动机总成装配仿真、进排气系统管路布置、发动机舱热管理分析时，可以直接调用该模型做干涉检查、空间校核，无需再对增压器的外部轮廓做二次测绘建模，可大幅缩短动力总成配套设计的前期建模周期。模型的各个零件都做了独立的实体拆分，在做结构有限元分析、气动流场仿真时，可以直接对单个零件赋予对应的材料属性、边界条件，无需再对装配体做额外的几何清理工作，压气机壳体与涡轮壳体的连接螺栓位置、中间轴承体的固定结构都按照实际装配关系做了约束还原，可直接用于装配工艺模拟、维修拆装流程的演示制作。
