台式机DDR规格内存条三维结构设计

　　做消费电子结构设计快十二年，经手的板卡类三维模型没有上百也有七八十，这次的内存条结构模型，是照着台式机标准DDR内存的实物测绘后做的参数化建模，整个建模过程里最磨人的不是芯片排布，而是金手指区域的公差配合——毕竟内存是要直接插在主板DIMM插槽里的，安装边界的尺寸差一丝，实际装机就可能出现接触不良甚至插不进去的问题。

　　先聊实际应用场景，这类内存条不只是家用台式机在用，工业控制计算机、嵌入式工控主机、服务器的内存扩展位，只要是符合DIMM安装规范的设备，都能用到同结构规格的内存部件。很多刚入行的结构工程师做整机内部布局的时候，总把内存当成一个随便塞的长方体块，忽略了内存安装时的插拔空间、两侧卡扣的让位距离，还有内存上方的散热风道预留，最后做出来的整机要么装内存的时候手伸不进去，要么内存贴到CPU散热塔导致兼容性问题，要么风道被挡死内存长时间高温降频。

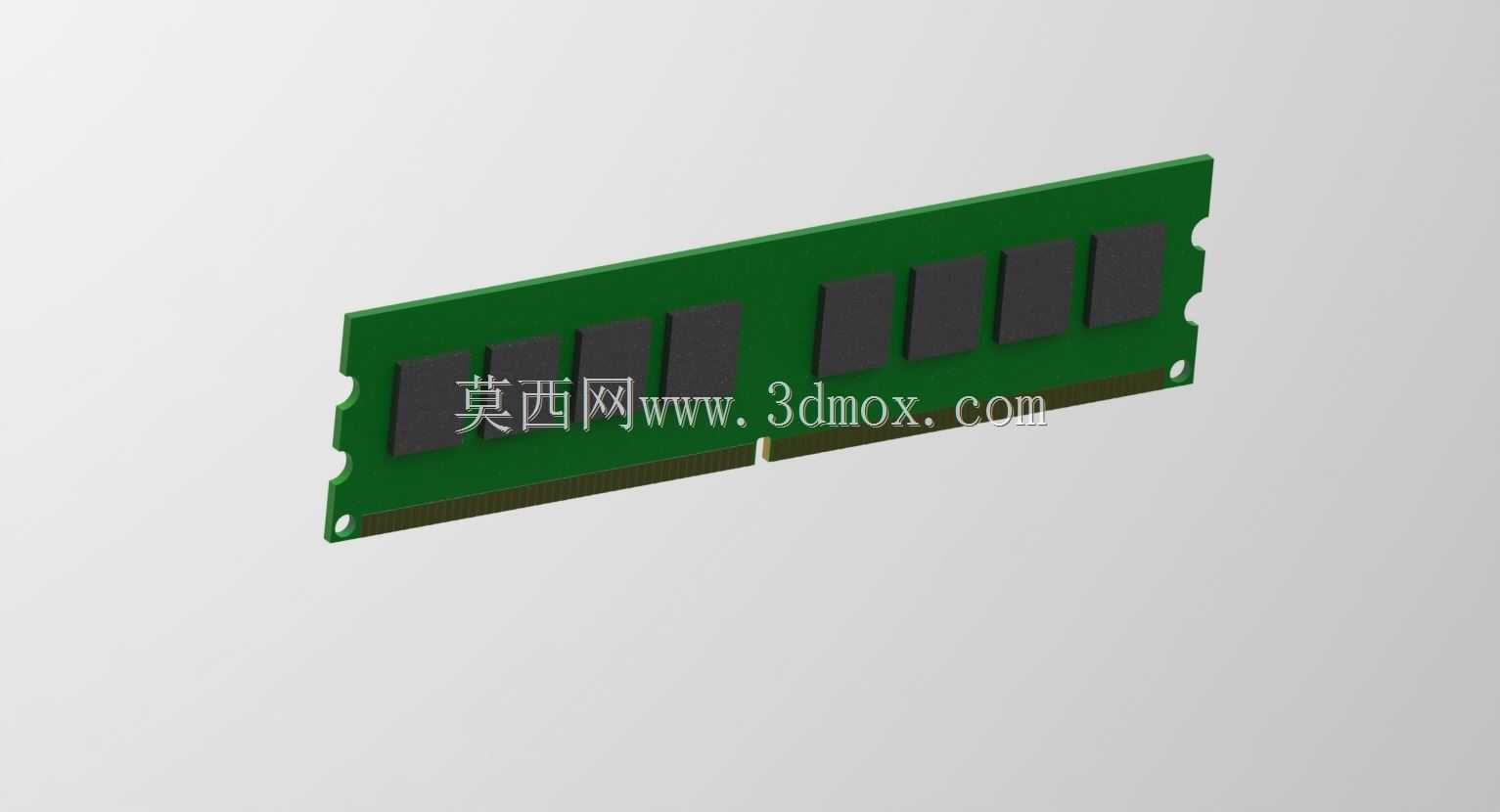

　　从功能特性来说，内存条作为随机存取存储器，是CPU和外部存储之间的数据交换桥梁，所有运行中的程序数据都会临时加载到内存中进行读写，它的结构稳定性直接决定了设备运行的可靠性。这个模型里完整还原了绿色PCB基材的板身结构，板厚按照标准1.2mm的板卡通用厚度做的，板边的定位缺口是防呆设计，不同代次的内存缺口位置不一样，这个模型的缺口位置对应常规台式机DDR内存的防呆位，能避免插反或者错插不同代次的插槽。板身上的八颗存储芯片是按照等距排布做的，每颗芯片的焊盘位置都留了0.15mm的工艺余量，对应SMT贴片时的公差偏移，不会出现建模时芯片贴得严丝合缝，实际生产时焊盘对位不准的问题。

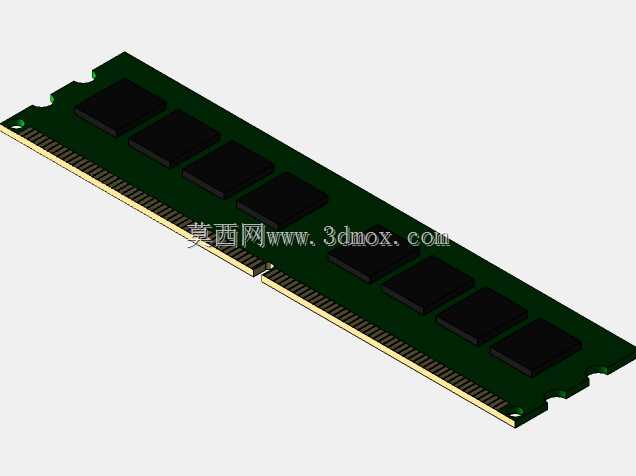

　　说回设计思路，整个模型是自底向上构建的，先画金手指区域的接触片，每片金手指的宽度、间距都严格按照JEDEC的固态技术协会标准来做，金手指区域的总长度、板端的卡扣缺口位置，都和标准DIMM插槽的尺寸做了配合校验，插入深度按照标准的5.2mm控制，保证插入后卡扣能刚好卡进内存板身两侧的固定凹位，不会出现松脱。板身的边角做了0.5mm的圆角处理，不是为了好看，是实际生产中PCB板的V-CUT分板工艺要求，直角边在分板时容易出现崩边掉渣，圆角能提升板卡的生产良率。存储芯片的高度按照常规裸片加塑封的1.2mm高度做的，如果后续要加贴散热马甲，只需要在芯片上方预留2-3mm的空间，就能兼容市面上绝大多数的通用内存散热片，不需要重新调整板身结构。

　　再讲安装边界的尺寸控制，整个内存板的长度按照标准台式机内存的133.35mm做的，高度30mm，这个尺寸是经过多代产品验证的通用尺寸，不管是MATX小机箱还是全塔机箱，只要是标准ATX主板的内存插槽位，都不会出现和机箱侧板、硬盘架干涉的问题。板身上的固定孔位？不对，台式机内存是靠插槽两端的卡扣固定，不需要螺丝孔，这点和笔记本内存不一样，笔记本内存是斜插后下压靠螺丝固定，台式机内存是垂直插入后卡扣自动锁止，所以模型里特意在板身两侧做了卡扣对应的凹位，凹位的深度0.8mm，刚好能让塑料卡扣的凸点卡进去，插拔时的力度控制在20N左右，符合常规的装机手感，不会太松一碰就掉，也不会太紧拆的时候把卡扣掰断。

　　很多人做内存模型的时候，总喜欢把表面的标签、散热马甲做的花里胡哨，其实对于结构设计来说，核心的安装配合尺寸才是重点，外观的丝印、标签都是后续工艺的内容，不影响结构装配。这个模型把所有影响装配的特征都做了全参数化关联，要是后续要做窄版内存、服务器ECC内存，只需要调整板身高度、芯片数量，金手指区域的配合尺寸不需要改动，就能直接适配对应的插槽，能省不少重复建模的时间。之前有个做工控机的同事，之前自己画内存的时候把防呆缺口位置画偏了1mm，结果打样回来的机箱内存挡条和内存干涉，整批挡条都返工重开，损失了两万多，所以做这类板卡模型，最核心的就是把和安装、配合相关的尺寸卡准，外观细节反而是次要的。

　　另外在建模的时候，特意把PCB板的内层走线区域做了简化，因为结构设计不需要考虑内层布线，只需要把板身的实体轮廓、表面元器件的占位尺寸做准确就行，要是把每一层走线都建出来，不仅文件体积大，导入整机装配的时候还会卡顿，影响设计效率。存储芯片的引脚也做了简化处理，不需要把每一个引脚都建出来，只需要保证芯片的整体外形尺寸、焊盘位置准确，就能满足结构干涉检查的需求，毕竟PCB布线是硬件工程师的工作，结构工程师只需要保证元器件之间不撞件、安装空间足够就可以。

　　实际做整机布局的时候，内存和CPU散热器的距离至少要留2mm以上，要是用的是下压式散热器，还要考虑散热器的风扇会不会压到内存的芯片，要是内存带RGB灯效马甲，还要预留灯效的走线空间，这些安装边界的校验，都需要一个尺寸准确的内存模型来做配合检查，要是模型尺寸不准，所有的干涉检查都是无效的。这个模型的所有配合尺寸都经过了实物比对，和市售的常规台式机内存尺寸误差控制在0.1mm以内，完全能满足结构设计、装配校验、整机动画演示的需求。
