多辐条连接法兰及配套紧固件结构

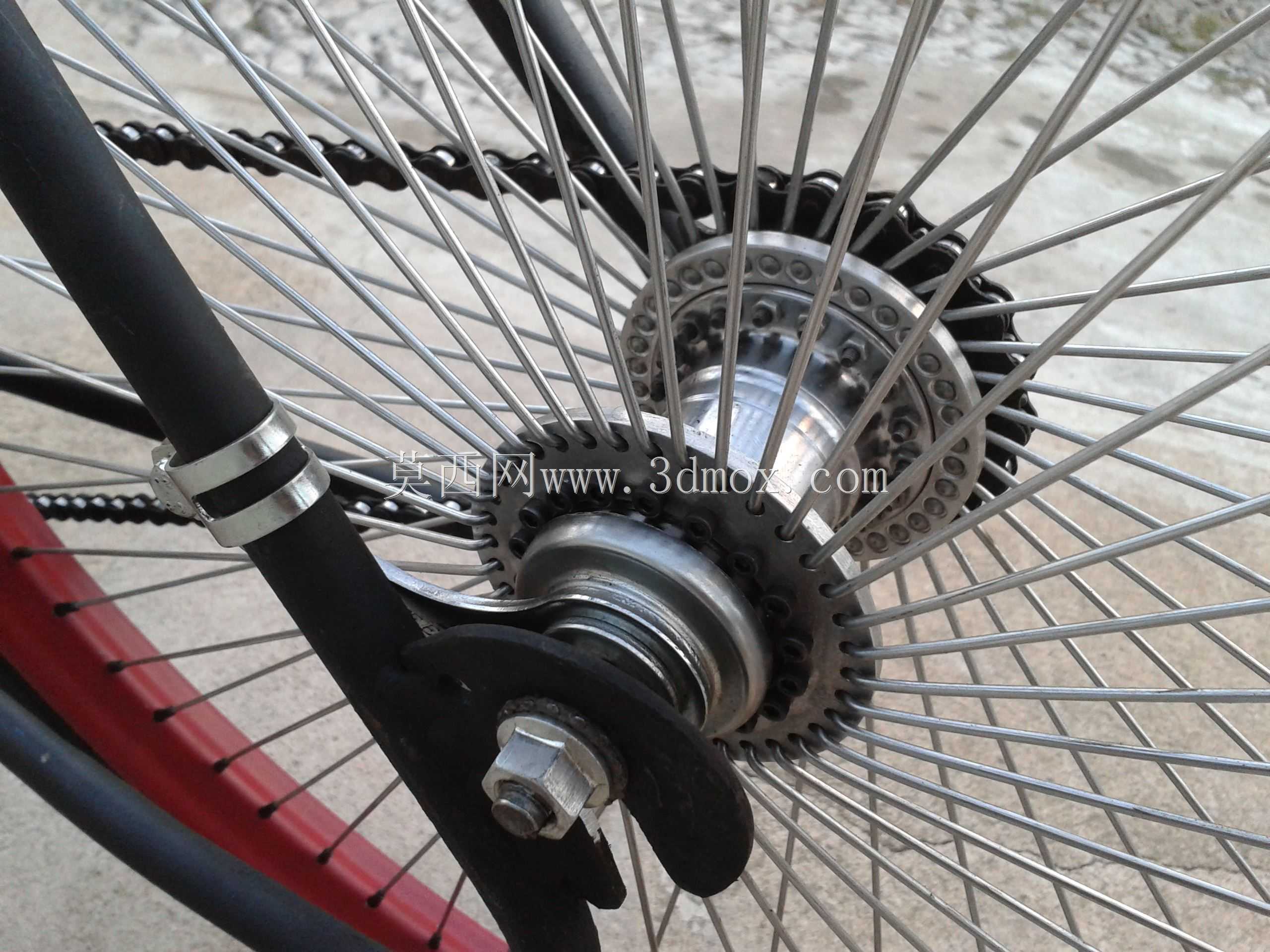

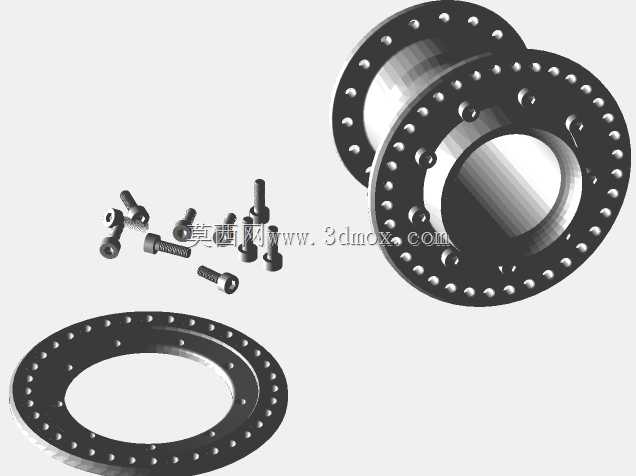

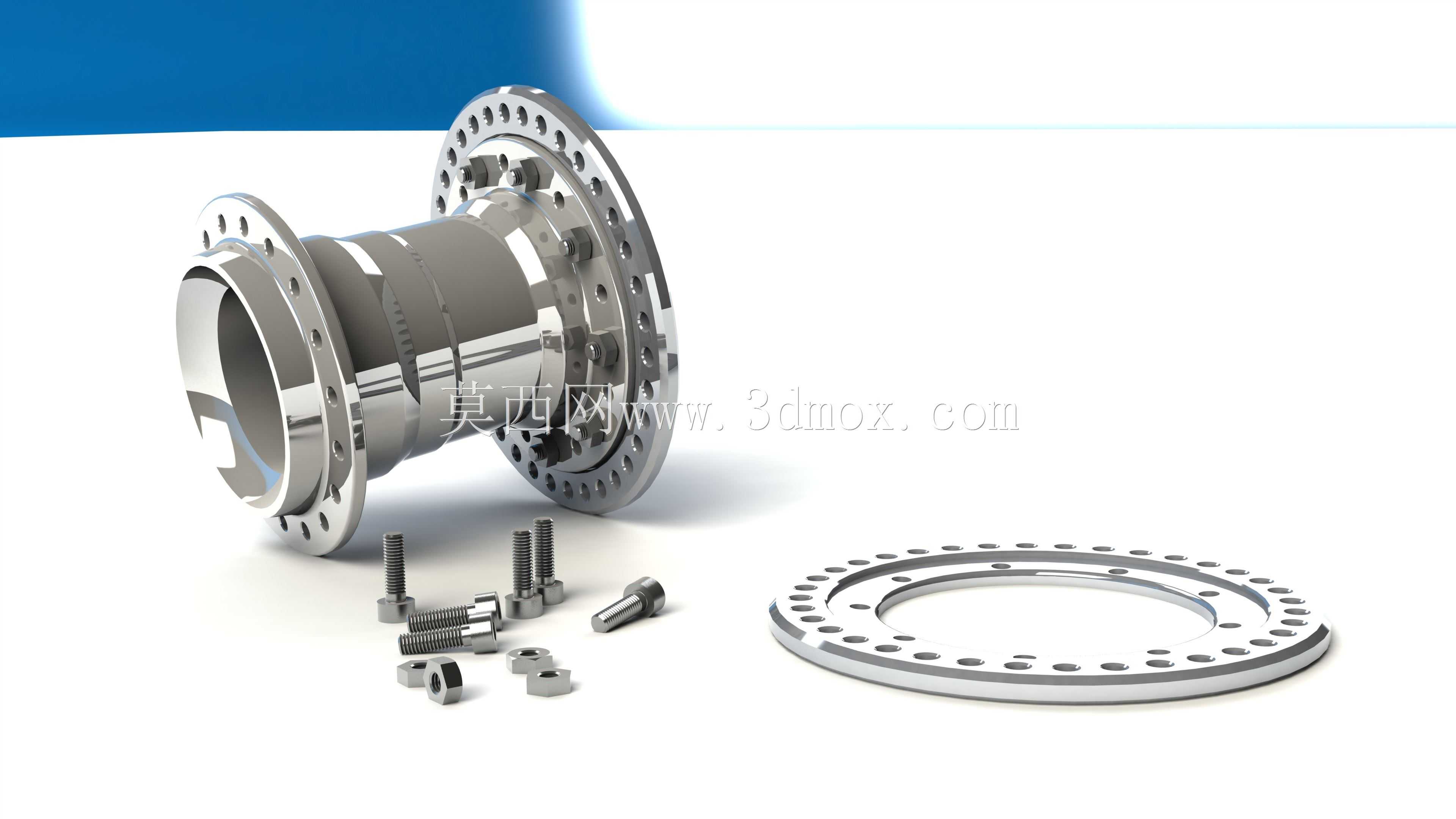

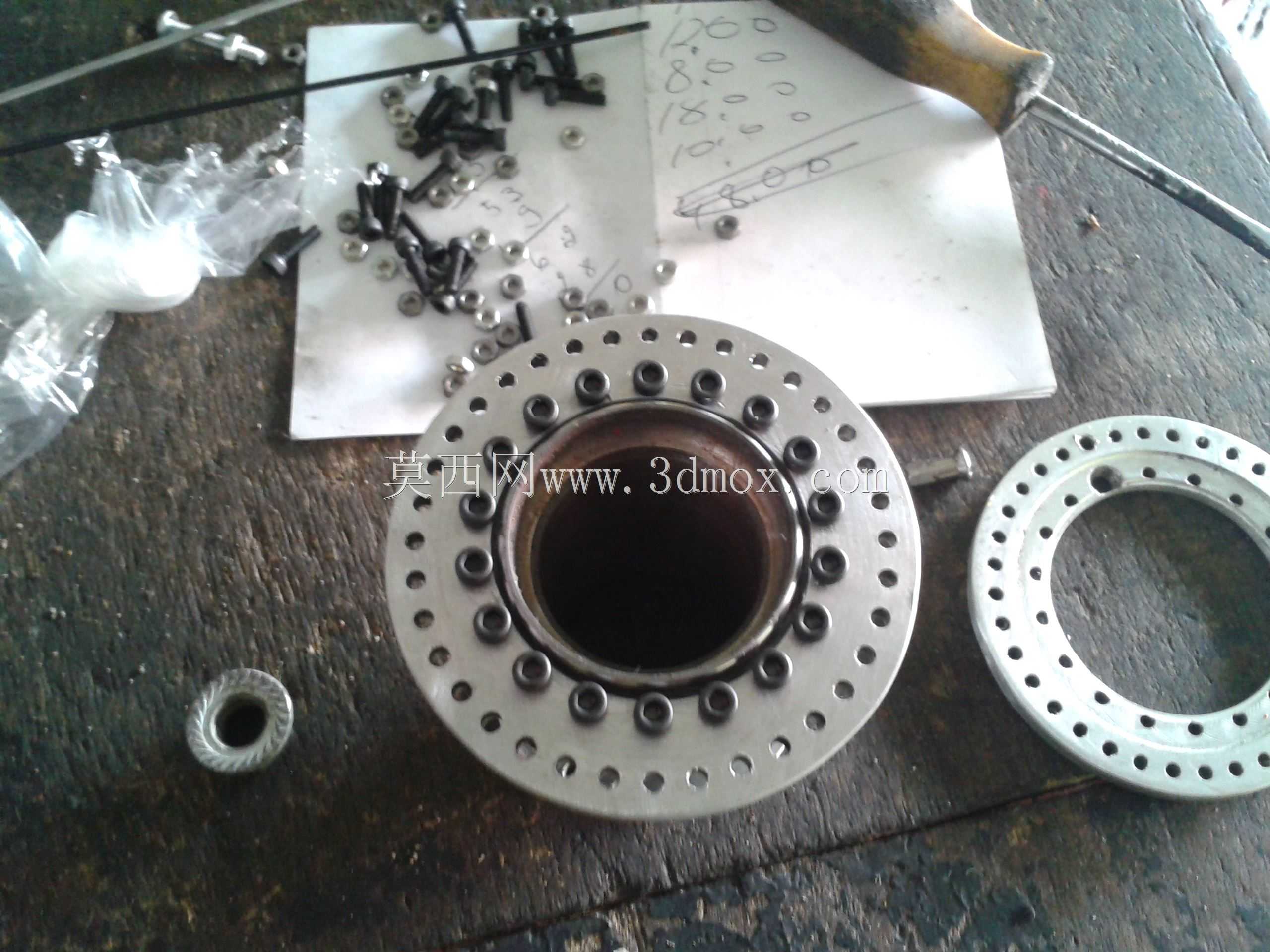

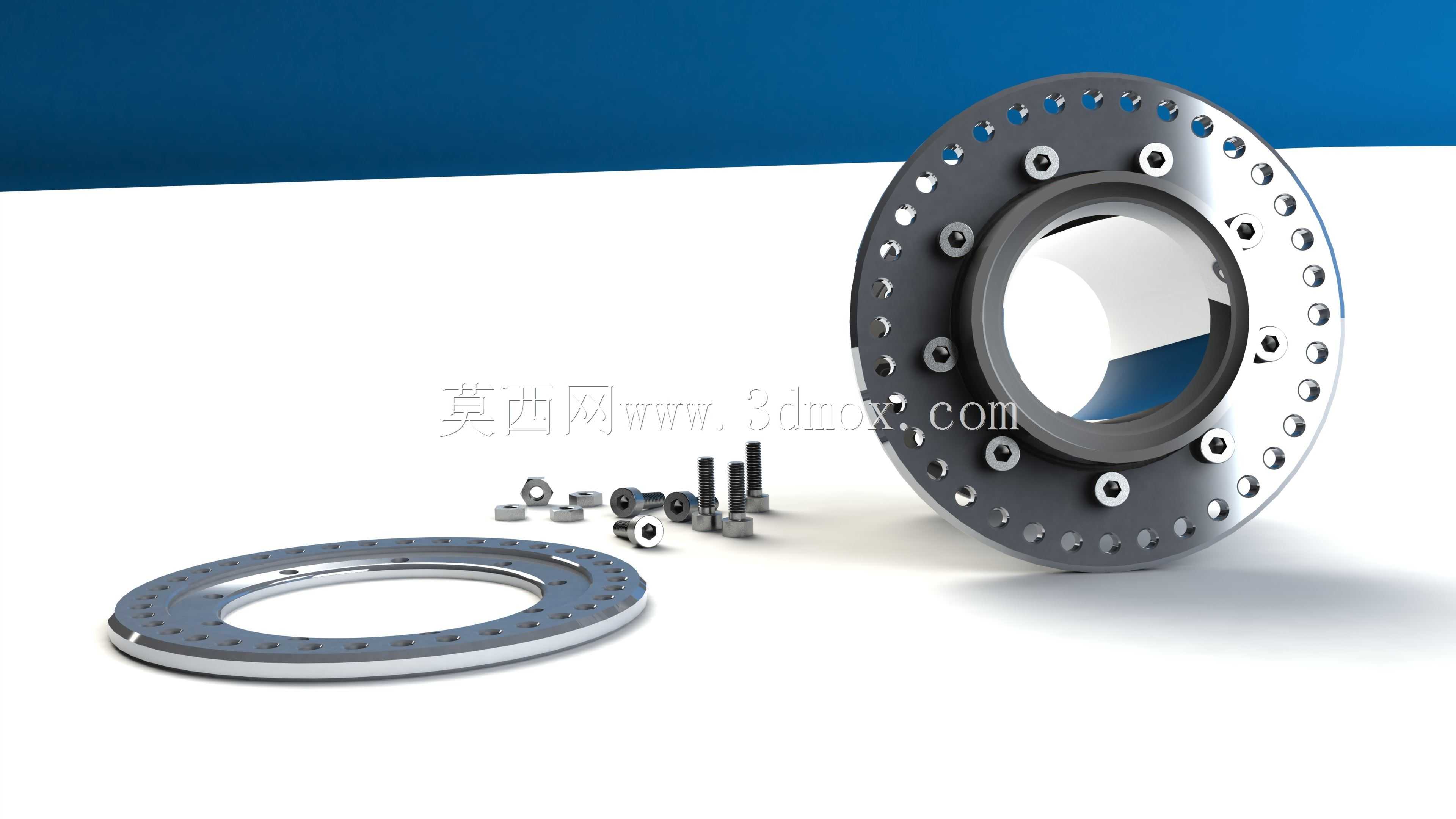

　　这套法兰结构主要面向轮组传动连接场景设计，常见于需要大扭矩传递、多点位均匀受力的轮轴装配环节，比如重载轮组、传动轮毂的端侧连接部位，替代传统整面接触的厚法兰结构，在保证连接强度的前提下降低整体自重。从实际装配逻辑来看，这套法兰采用双法兰盘配合中心筒体的结构，其中一侧法兰盘沿圆周均匀分布72个辐条式连接点位，每个点位对应独立的安装孔位，配套的螺栓、螺母等紧固件可以实现多点位的均匀锁紧，避免传统少孔法兰在大扭矩传递时出现的局部应力集中问题，尤其是在轮组频繁启停、交变载荷作用的工况下，多点位的连接方式可以把载荷分散到每一个连接点上，降低单个紧固件的受力负荷，延长连接结构的疲劳寿命。

　　设计过程中首先考虑的是安装边界的适配性，中心筒体的内径需要与对应规格的轮轴外径形成过渡配合，保证装配后筒体与轴的同轴度，避免转动时出现偏心抖动；筒体两端的法兰盘厚度根据额定载荷下的剪切应力计算确定，既不会因为过厚增加不必要的转动惯量，也不会因为厚度不足在锁紧时出现法兰盘翘曲变形。带72个连接孔的法兰盘，孔位沿圆周方向的等分精度控制在0.02mm以内，保证每根辐条对应的连接件受力均匀，不会出现个别孔位受力过载的情况；另一侧的法兰盘孔位则适配对应安装基座的孔距标准，可直接与轮毂主体或者传动端的连接面对接，不需要额外加工转接板。

　　从功能特性上看，这种多辐条式的法兰结构相比传统实心法兰，通风散热性能更好，在轮组长时间制动、传动摩擦生热的工况下，辐条之间的空隙可以形成空气对流通道，带走连接部位积聚的热量，避免紧固件因为高温出现蠕变松动。配套的紧固件全部采用内六角圆柱头螺栓与防松螺母组合，装配时螺栓从法兰盘外侧穿入，内侧用螺母锁紧，螺栓头沉入法兰盘的沉孔内，不会突出法兰端面，避免转动时与周边的防护结构、制动部件发生干涉。实际装配操作时，需要遵循对角分次锁紧的工艺要求，按照圆周对角顺序分3次逐步拧紧到额定扭矩，防止法兰盘因为单侧受力出现安装偏斜，保证两个连接端面的平行度误差控制在0.01mm以内，避免转动时出现端面跳动。

　　在尺寸边界方面，法兰盘的最大外径根据安装空间的回转半径确定，保证法兰转动时与周边部件保留至少3mm的安全间隙，不会出现运动干涉；中心筒体的长度根据轮组的安装跨距确定，两端伸出的轴段长度适配对应的轴承安装位，保证筒体可以稳定支撑在两端轴承上，不会出现悬臂受力的情况。法兰盘上的每个连接孔都做了0.5mm的倒角处理，既可以去除加工毛刺，也能在穿入螺栓时起到导向作用，提升装配效率；孔壁的粗糙度控制在Ra1.6以内，保证螺栓穿入后不会因为孔壁粗糙出现卡滞，也能让螺栓杆与孔壁的接触更均匀，更好地承受横向剪切力。

　　这套结构在设计时还考虑了维护便利性，72个连接点位如果出现个别螺栓松动或者损坏，不需要拆解整个法兰结构，只需要单独更换对应的紧固件即可，维护成本更低；同时多辐条的结构也方便日常检查时观察每个连接点的状态，及时发现松动、裂纹等隐患。相比传统的一体式轮毂连接结构，这种分体式法兰连接的方案通用性更强，只需要更换不同孔距的侧法兰盘，就可以适配不同规格的轮组或者传动基座，减少了非标定制的成本，也降低了备件储备的品类压力。在受力校核环节，针对每个连接点的剪切强度、法兰盘的弯曲强度、中心筒体的扭转强度都做了有限元仿真验证，在额定1.5倍过载工况下，最大应力集中点的应力值远低于材料的屈服强度，保证结构在重载、冲击载荷下的可靠性，不会出现法兰断裂、螺栓剪断等失效问题。
