手动芯片引脚剪辑夹具结构设计

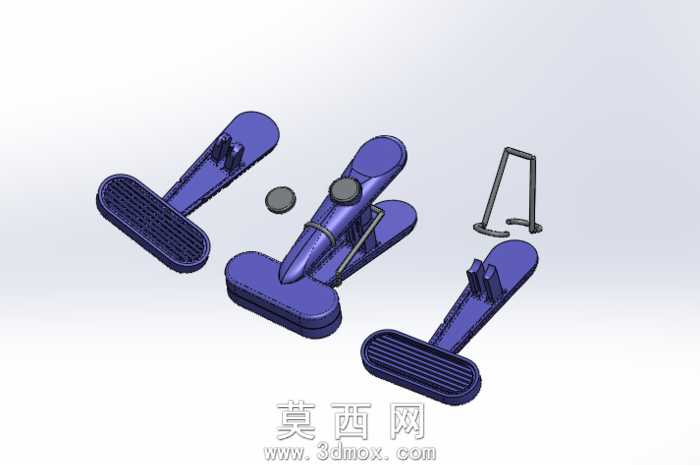

本作品为手动式芯片引脚剪辑夹具的三维结构设计，采用SolidWorks完成全参数化建模，整体为爆炸视图呈现，清晰展示了各组成部件的装配关系与结构细节。建模过程中优先采用自顶向下的设计思路，先确定夹具的整体操作逻辑与夹持行程范围，再拆分出左右夹持臂、中部铰接转轴、复位弹性件、剪切刃口组件、辅助定位支架等独立零件，对每个零件的特征进行逐一构建：夹持臂的手持握持区域做了防滑纹理建模，通过阵列凸起的横纹结构模拟实际产品的防滑握持设计，提升操作时的摩擦力；夹持端的芯片定位槽做了适配常见直插芯片宽度的限位结构，保证剪切引脚时芯片不会发生偏移；中部铰接位置采用圆柱转轴配合限位凸台的结构，建模时严格控制铰接间隙，保证两臂开合顺畅无卡滞，同时避免间隙过大导致剪切错位。材质与渲染层面，主体结构件赋予哑光深蓝色工程塑料材质，模拟玻纤增强尼龙的实际质感，转轴零件赋予金属银灰色材质，复位弹性件采用弹簧钢的哑光金属质感，辅助定位支架采用深灰色硬质塑料材质，渲染时采用柔和的工作室环境光，对零件边缘做轻微的倒角高光处理，既清晰区分不同零件的材质差异，又完整呈现各结构的轮廓细节。结构设计上充分考虑手动操作的人机工程学，握持臂的弯曲弧度贴合人手握持的自然角度，剪切时的施力点经过力臂优化，只需较小的握力即可完成引脚剪切动作；复位结构采用内置扭簧设计，开合后可自动张开复位，提升连续操作的效率；辅助定位支架可在剪切时抵住芯片本体，避免剪切力导致芯片变形损伤，同时保证引脚剪切长度的一致性。整体建模严格遵循实际加工的工艺要求，所有塑料件均做了均匀的壁厚设计，转角位置添加了合适的脱模斜度与圆角过渡，避免应力集中，金属转轴与塑料臂的配合位置设计了对应的安装卡槽，无需额外紧固件即可完成装配，兼顾结构可靠性与装配便捷性，可直接用于后续的工程图导出、3D打印样件验证或者注塑模具开模参考。
