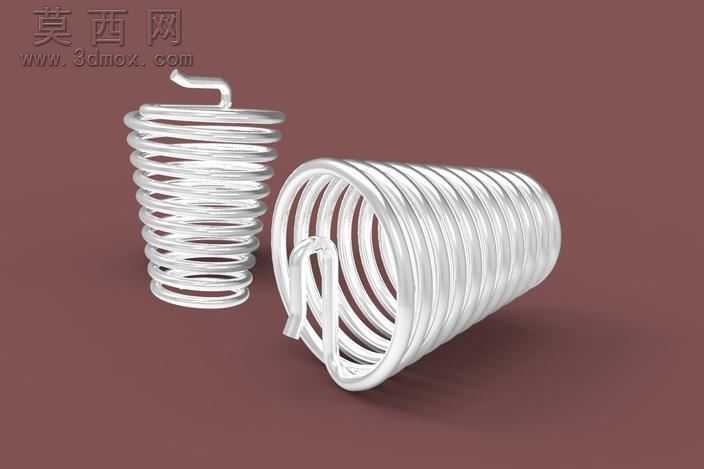

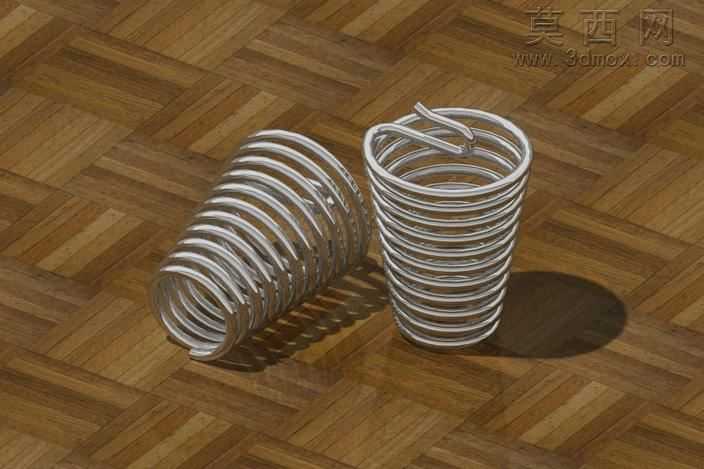

本次设计的两款异形锥形弹簧采用三维参数化建模方式完成,整体建模过程以螺旋线扫描为核心逻辑,首先根据锥形弹簧的变径特性,分别构建两款弹簧的螺旋引导路径:其中一款为等距等锥度螺旋线,另一款为端部带弯折挂钩的变距锥形螺旋线,引导线的螺距、锥角参数均按照常规五金弹簧的通用比例设定,保证结构符合实际生产的尺寸逻辑。建模过程中先绘制圆形簧丝截面,沿螺旋引导路径完成实体扫描,得到弹簧的主体螺旋结构,随后对两款弹簧的端部挂钩进行单独建模处理:直立款弹簧的顶部挂钩采用直线段加圆弧过渡的结构,与弹簧末端簧丝做相切合并,避免出现应力集中的尖锐棱角;横置款弹簧的端部挂钩沿弹簧锥面的切线方向延伸,弯折角度适配常规装配的挂接需求,挂钩与主体螺旋部分做布尔合并,保证整体结构的连续性。材质设置上选用高光泽镀锌金属材质,调整材质的反射率、粗糙度参数,模拟五金弹簧经过表面镀锌处理后的亮银色金属质感,渲染时采用柔和的侧上方打光,突出簧丝螺旋结构的层叠层次感与金属表面的细腻反光,背景选用低饱和度的暗棕红色,与亮银色的弹簧主体形成鲜明色彩对比,清晰展现两款弹簧的结构差异。两款弹簧均为锥形扭转弹簧结构,相较于普通圆柱弹簧,锥形结构具备更小的安装压缩高度,受压时簧丝不会出现相互挤压摩擦的问题,端部的挂钩结构用于传递扭矩,可在装配场景中提供复位、缓冲的弹性作用力,建模过程中未设定固定的尺寸参数,保留了参数化调整的空间,使用者可根据实际装配需求调整簧丝直径、弹簧锥度、螺距、挂钩长度等参数,适配不同的安装场景,整体模型结构完整,无破面、重叠面等建模问题,可直接用于装配验证、结构演示或加工参考。
------分隔线----------------------------
- 上一篇:手动芯片引脚剪辑夹具结构设计
- 下一篇:机用平口夹紧虎钳三维结构设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 3.9 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2013,STEP/IGES,效果图,其它,
- 软件分类 通用五金配件
