平板牵引式货运卡车结构设计方案

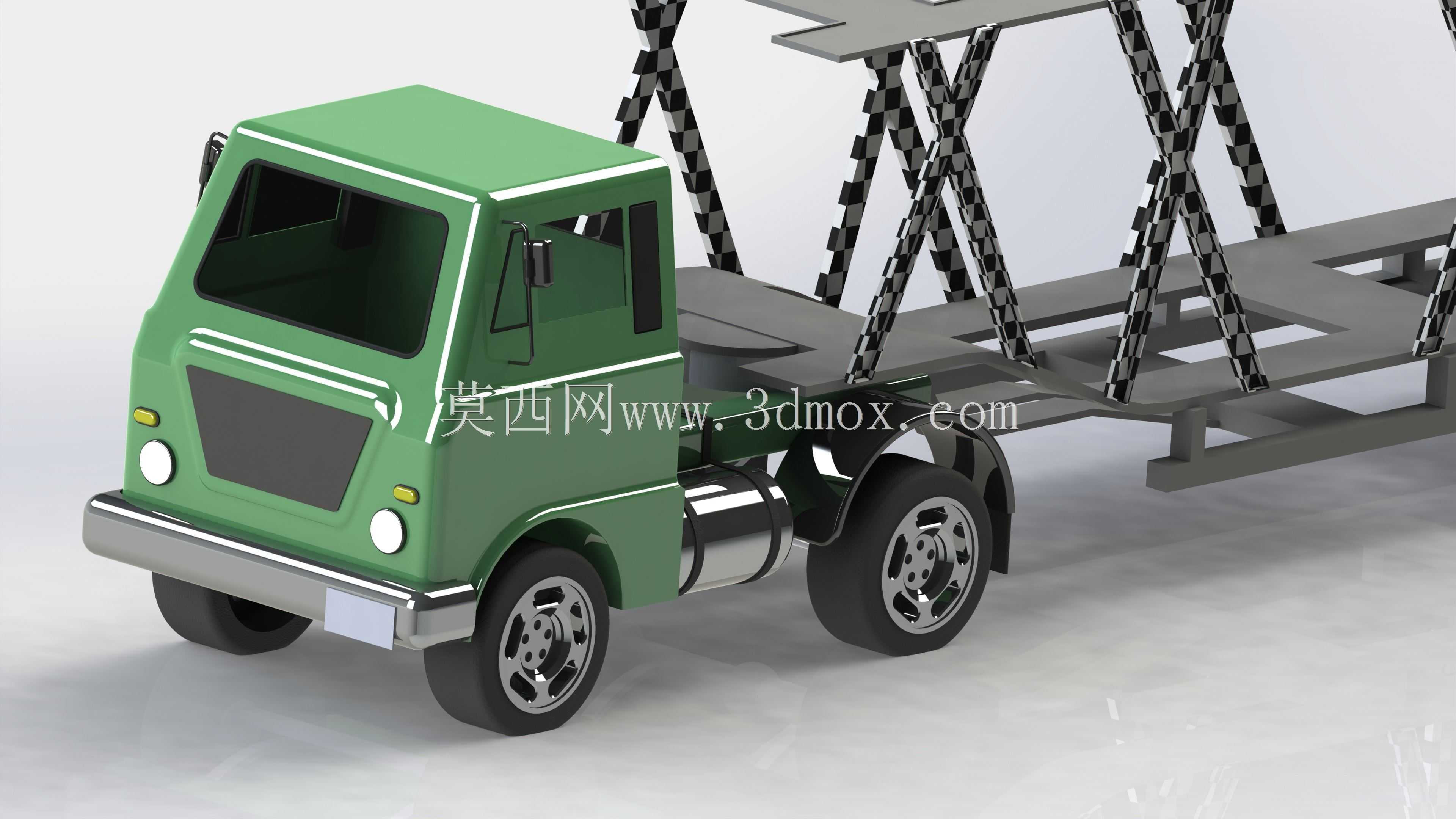

　　在干线公路货运、厂区物料转运、工程现场设备转场这类场景里，牵引式平板卡车的适配性远高于一体式载货车辆，尤其是需要运输异形构件、工程机械、模块化预制件的工况，可拆分的牵引头与平板挂结构能灵活调整装载边界，适配不同长度、重量的货物转运需求。这款牵引卡车的设计从实际装载工况出发，先明确了常用转运场景的载荷边界：牵引头部分预留了足够的动力总成安装空间，车架纵梁采用变截面设计，在驾驶室下方做收窄处理预留转向轮的最大转角空间，转向轮的转向角度边界设置为内轮最大转角38度、外轮29度，满足厂区狭窄通道的转弯需求，转弯半径控制在同级别车型的常规区间内，适配普通厂区道路与三级公路的通行要求。挂车部分采用低平板结构，承载面离地高度做了优化，

　　既保证了行驶过程中底部悬挂结构的离地间隙，避免非铺装路面行驶时剐蹭底盘，又能降低整体装载重心，减少运输超高货物时的限高阻碍，同时降低装卸货时的抬升高度，方便重型设备通过爬梯直接开上平板。车架部分的连接结构做了针对性设计，牵引销位置的加强筋布局参考了实际重载工况的应力分布，在牵引座与挂车纵梁的连接区域做了多层钢板叠焊的加强结构，避免起步、制动时的冲击载荷造成连接部位开裂。悬挂系统采用钢板弹簧搭配减震筒的结构，兼顾重载承载能力与非铺装路面的滤震效果，车轮部分的轮辋、轮胎模型还原了商用车常用的螺栓固定结构，轮毂螺栓的分布圆直径、轮胎断面宽度都参考了同级别商用车的通用参数，方便后续做装配干涉检查、运动仿真时直接调用参数。在建模过程中，

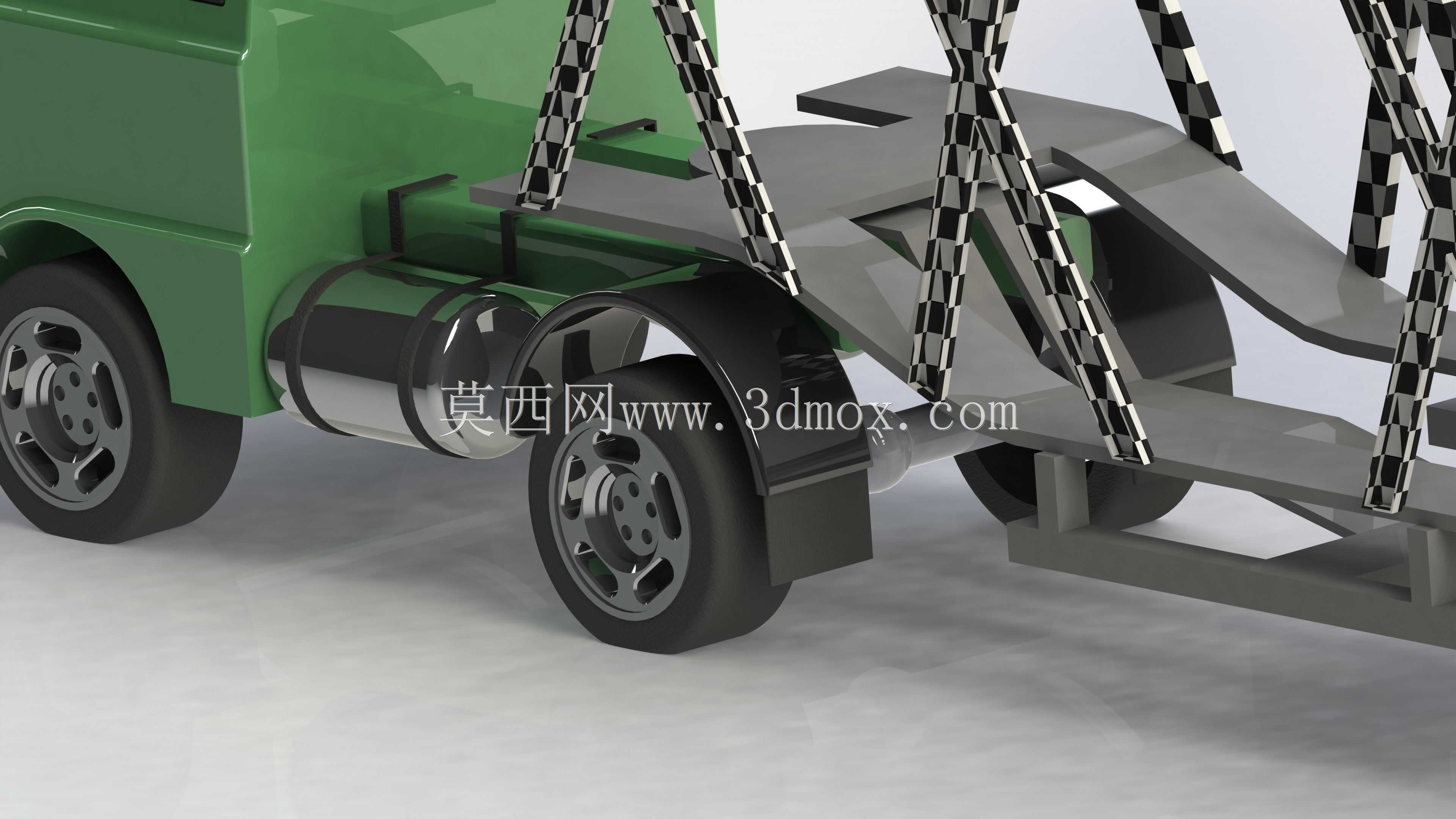

　　特意将牵引头与挂车的连接铰做成可活动的装配约束，在装配环境下可以模拟车辆转弯、上下坡时的相对转动，验证不同角度下连接管路、车架边角是否存在干涉，也能直观展示车辆在不同工况下的姿态。油箱、储气筒这类附属部件的安装位置参考了实车布局，布置在牵引头驾驶室后方的车架两侧，既不占用挂车的装载空间，也方便日常维护时的检修操作，油箱的固定绑带、安装支架都做了细节还原，支架上预留的安装孔位符合商用车通用的安装尺寸标准，后续如果要替换不同容积的油箱模型，不需要大幅修改车架结构。平板部分的表面做了防滑纹理的简化处理，边缘的爬梯结构、捆绑挂钩的安装位都按照实际使用需求做了布局，挂钩间距参考了货运捆绑带的常用固定间隔，

　　确保装载货物时可以在任意位置找到合适的固定点，避免货物运输过程中移位。整车的外形尺寸参考了蓝牌货运牵引车辆的外廓限制，牵引头长度控制在合理区间，挂车的装载平台长度适配常规6米以内的货物转运需求，整体宽度符合道路通行的限宽要求，不需要额外办理超限运输许可就能在普通公路通行。做这类车辆模型的时候，最容易忽略的就是运动部件的边界干涉问题，比如转向轮转到最大角度时会不会蹭到翼子板、牵引头与挂车在最大转角时会不会发生碰撞、悬挂压缩到极限时轮胎会不会蹭到车架，这些细节在建模时都通过装配约束做了运动验证，确保每个活动部件的运动范围都符合实际使用场景的要求，不会出现结构上的硬伤。对于做物流装备设计、商用车改装的从业者来说，这个模型可以作为基础框架，根据具体的使用需求调整平板长度、牵引头动力布局、附属部件的安装位置，不需要从零开始搭建基础结构，能大幅缩短前期方案设计的建模周期。
