台盆安装场景漏水故障水龙头结构展示

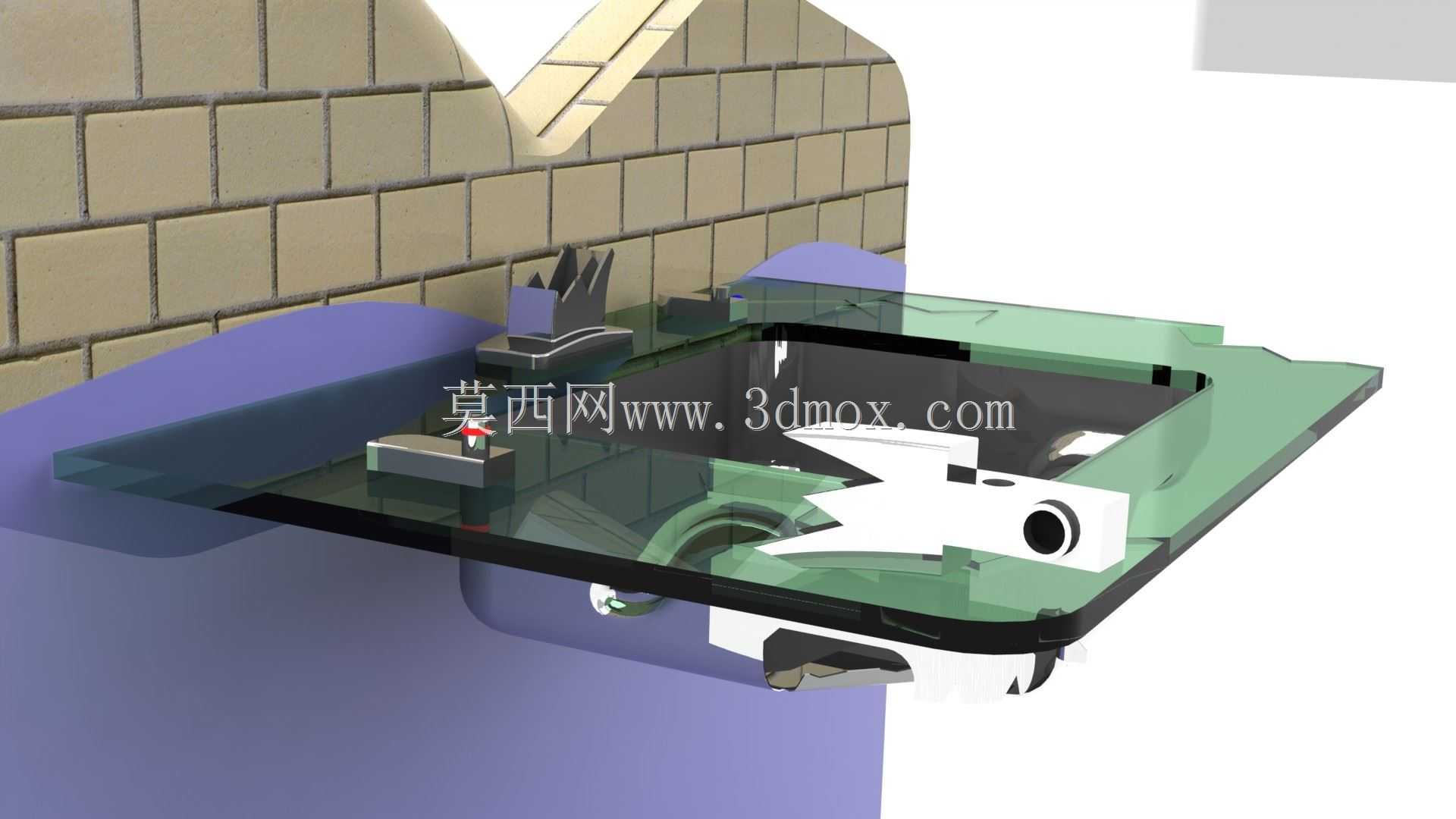

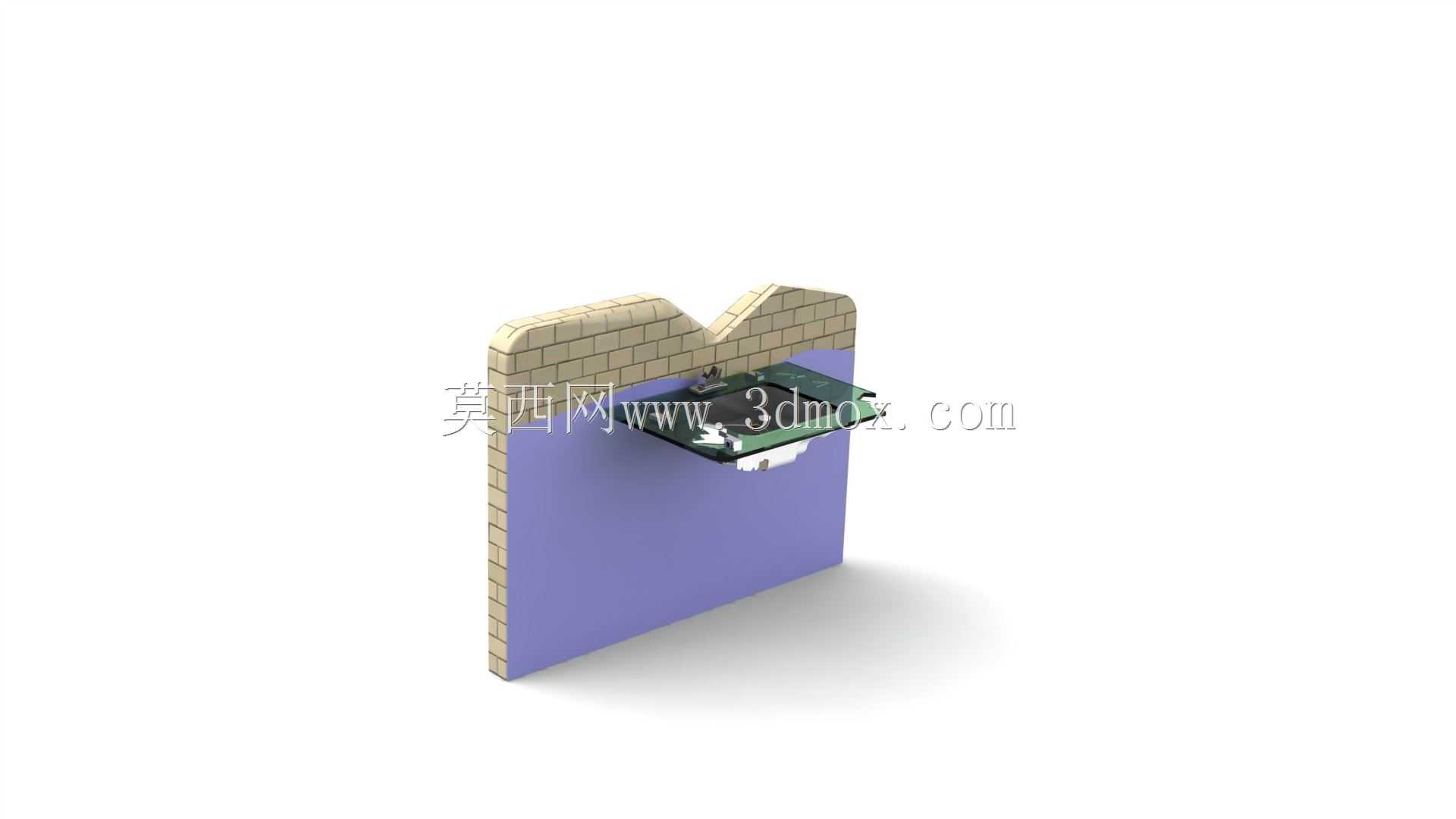

　　日常厨卫空间的给排水终端里，台盆配套水龙头是使用频率极高的五金部件，其安装场景的结构合理性、故障状态的直观呈现，对卫浴安装施工、售后故障排查、五金产品结构教学都有实际参考价值。这套三维结构完整还原了嵌入式台盆搭配墙面安装水龙头的半剖安装场景，把墙体内部的给水管路、台盆下方的存水排水结构、台面开孔的配合边界都做了剖切展示，能让结构设计人员直观看到水龙头从墙面出水端延伸到台盆上方的空间位置关系，避免设计阶段出现出水嘴落点偏离台盆接水区域、手柄操作空间不足干涉台盆边缘的常见问题。从实际使用场景来看，这类墙出水龙头多用于家装卫生间、公共盥洗区的嵌入式台盆安装，相比台面上安装的龙头，能减少台面开孔数量，清洁台面时没有卫生死角，

　　但对墙面预埋管路的位置精度要求更高，安装时需要提前核对冷热水管的中心距、出水接头的突出墙面距离，否则后期安装装饰盖时会出现缝隙不均、接头受力渗漏的问题。模型里呈现的漏水故障状态，把龙头阀芯位置、管路接头位置的渗漏路径做了可视化处理，水流从故障点顺着台盆边缘、柜体内部流到存水弯区域的路径清晰可见，能帮助售后维修人员快速判断渗漏点位置——如果是出水嘴根部持续滴水，大多是阀芯密封件磨损，如果是龙头与墙面接头位置渗水，大多是安装时生料带缠绕不足或者接头偏心受力，如果是台盆下方接口漏水，则要检查角阀与软管的连接紧固度。从设计思路上看，这套模型没有单独拆分水龙头零件，而是把龙头和整个安装环境做了整合，

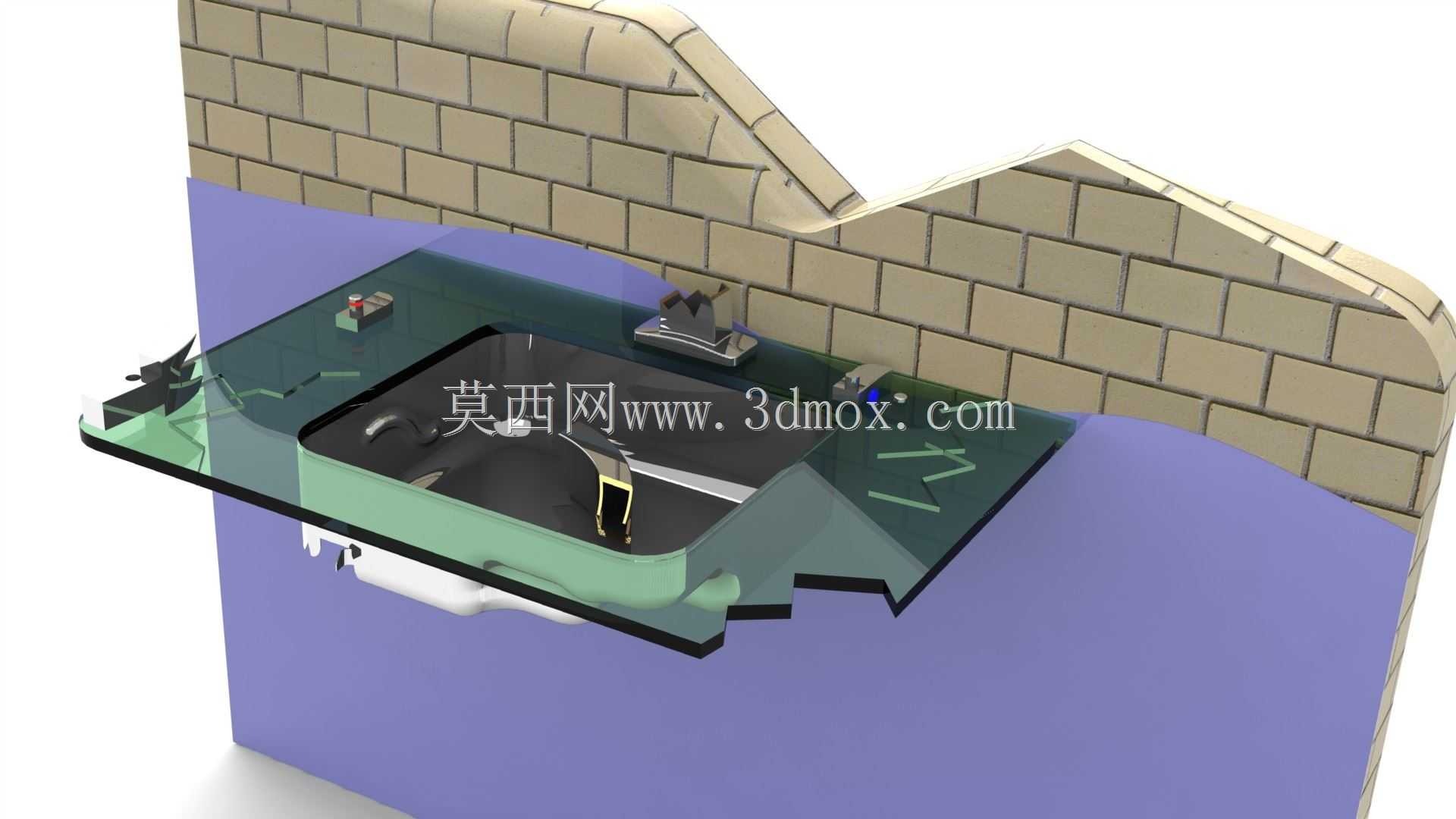

　　剖切后的墙体用砖纹结构还原了轻质砖墙的内部构造，紫色区域代表墙面完成后的抹灰与防水层，台盆下方的柜体空间预留了足够的软管连接、角阀安装操作空间，台盆的下水口位置与龙头出水嘴的垂直落点偏差控制在合理范围内，日常使用时水流不会溅出台盆边缘。安装边界方面，龙头的安装高度距离台盆完成面的距离符合人体工程学要求，洗手时不会碰到手背，手柄的转动角度范围内没有墙体或者台盆边缘的干涉，冷热水标识的位置正对使用者方向，操作时不用侧身查看。台盆与台面的搭接边做了密封处理的结构示意，能避免台面积水顺着搭接缝隙渗到下方柜体，墙体里的给水管路做了固定卡件的结构展示，避免通水时水流振动导致管路接头松动渗漏。对于从事卫浴产品设计的人员来说，

　　这类整合安装场景的模型比单独的龙头零件模型参考价值更高，能在设计阶段就同步考虑安装配合的所有边界条件，不用等到现场安装时才发现结构干涉、尺寸不匹配的问题；对于给排水施工人员来说，能直观理解预埋管路的位置要求，提前核对墙面开槽深度、接头突出尺寸，减少后期返工；对于职业院校的五金卫浴相关专业教学来说，半剖的结构展示能让学员快速理解龙头的安装逻辑、常见漏水故障的发生位置，不用到施工现场就能建立完整的空间结构认知。模型里的台盆采用嵌入式安装结构，台面的开孔尺寸与台盆的翻边尺寸配合公差合理，安装后翻边能完全遮盖开孔边缘，打胶密封后不会出现渗水缝隙，台盆下方的存水弯位置预留了足够的检修空间，后期清理堵塞时不用拆解过多部件。龙头的出水嘴带有起泡器安装位，模型里虽然没有拆分细小零件，但安装位的结构尺寸符合通用起泡器的安装标准，后期更换配件时可以直接匹配市售常规零件，不用定制专用配件。手柄的操作力矩设计符合常规使用习惯，开关水时的转动角度控制在90度范围内，冷热水调节的行程分配合理，不会出现稍微转动手柄水温就大幅变化的问题。
