汽车空调与液压动力转向管路集成结构

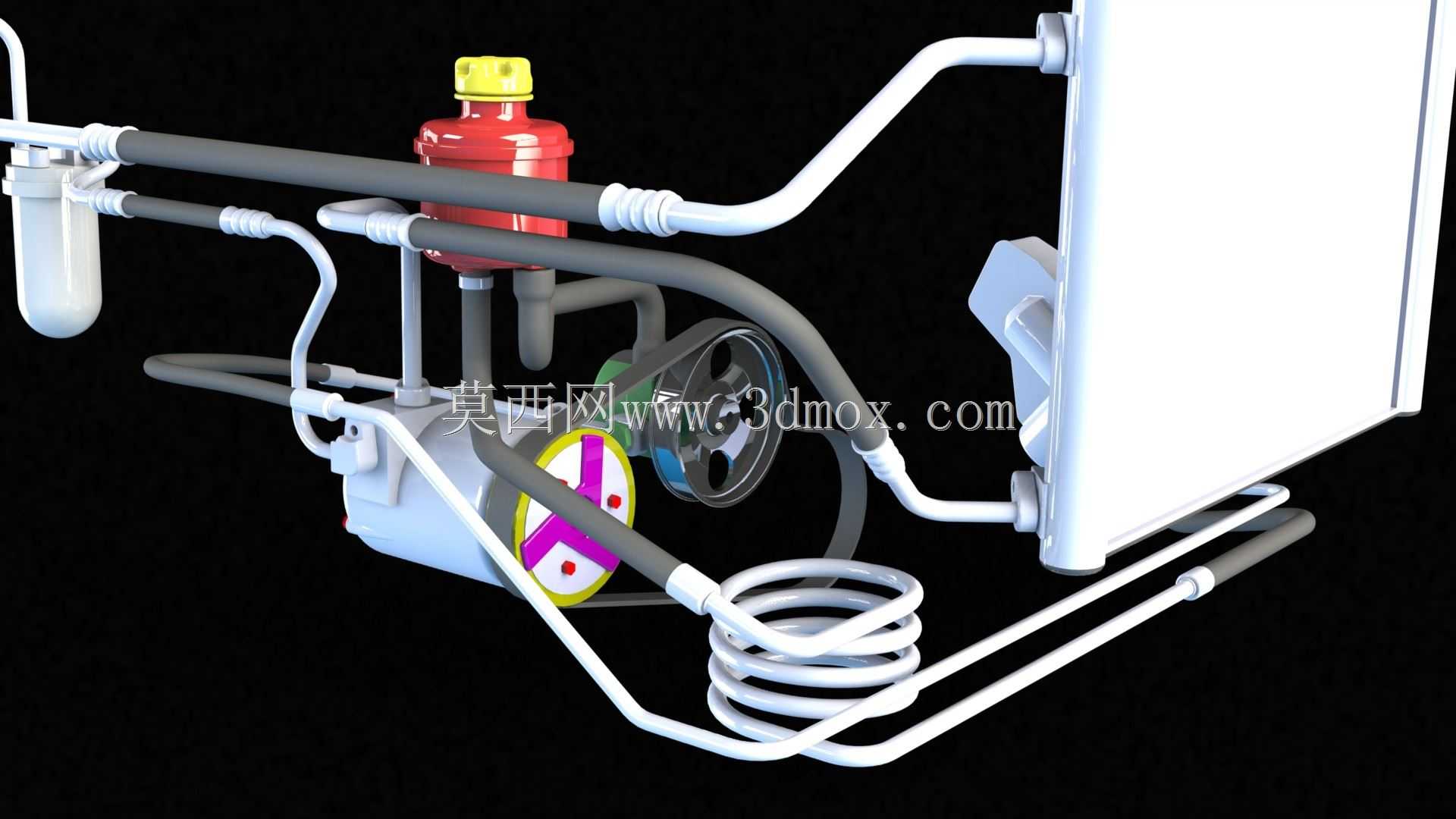

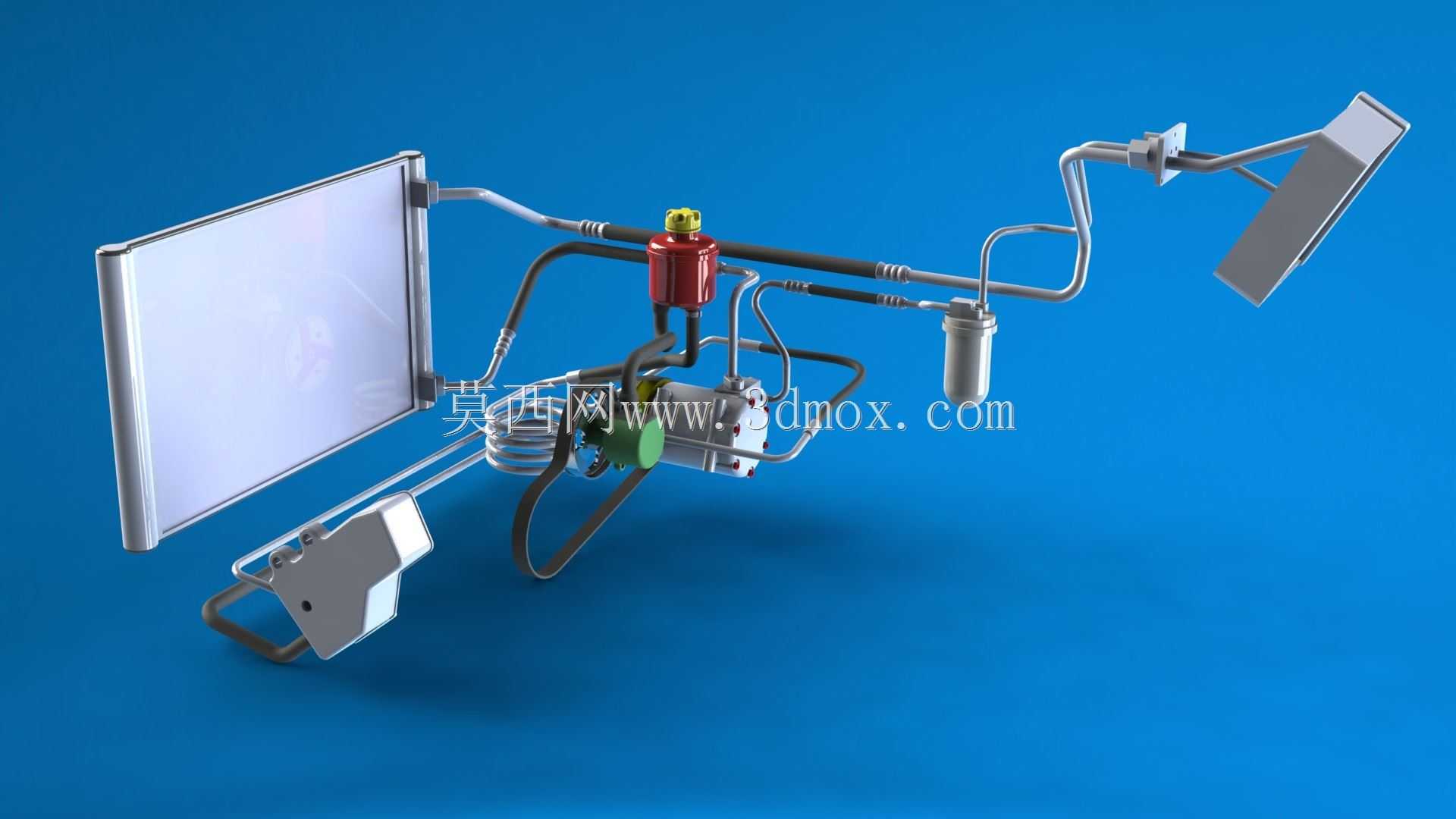

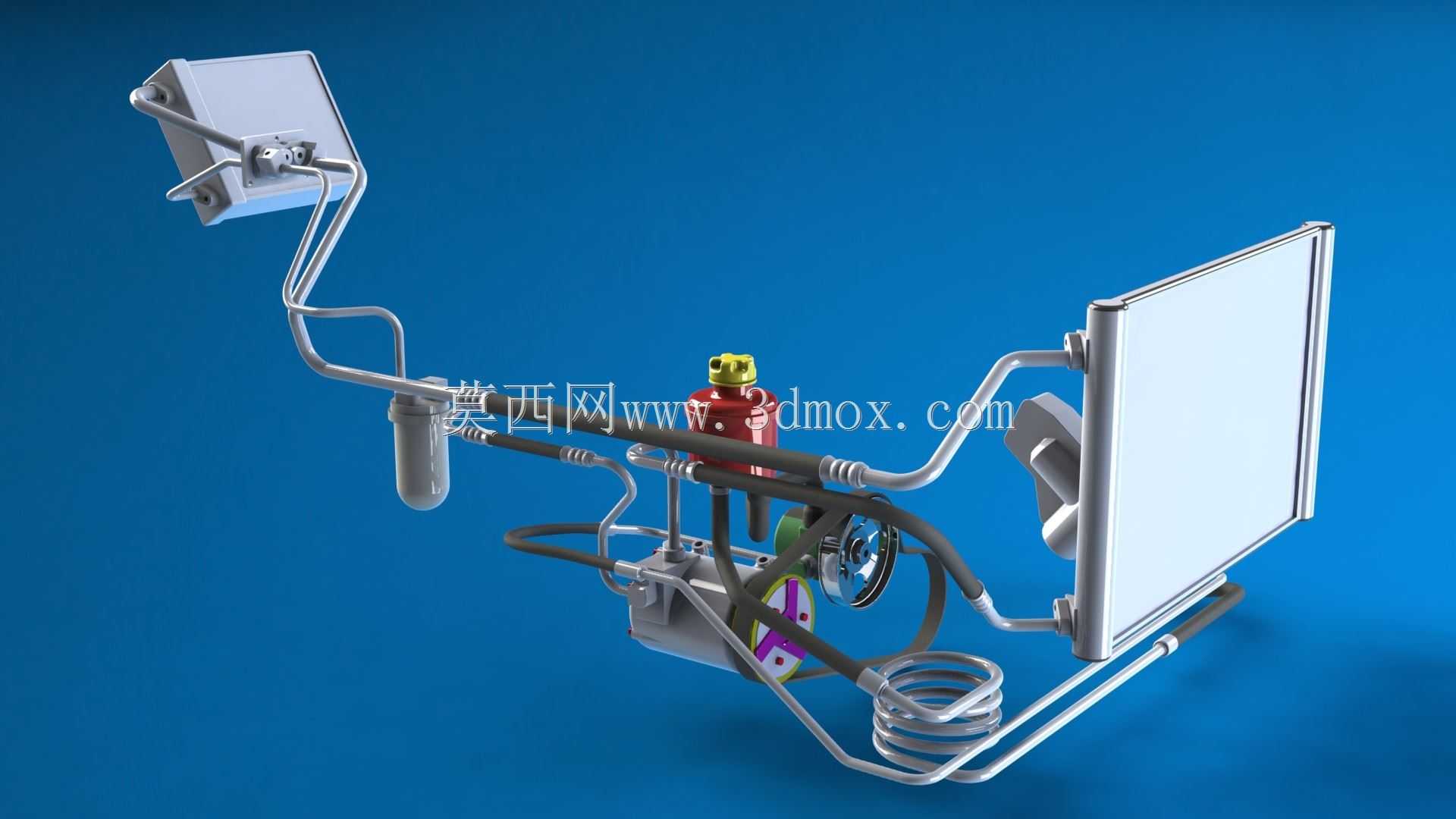

　　这套集成管路结构主要面向乘用车辆底盘前部的动力舱布置场景，日常装车后承担两大核心功能：一是连通空调压缩机、冷凝器、蒸发箱核心部件，完成制冷回路内冷媒的封闭输送，保障驾驶舱温控调节功能稳定运行；二是连通液压助力转向泵、转向机、储液罐组件，构成液压助力转向的压力油回路，为转向动作提供稳定的液压助力输出，降低驾驶员转向操作力度。从结构设计逻辑来看，整套管路采用硬管与柔性软管组合的布置方案，硬管段多采用弯折成型的金属管材，沿动力舱内的安装支架、车身钣金预留空间排布，通过管卡实现多点固定，避免车辆行驶过程中管路出现共振磨损；柔性软管段则布置在存在相对位移的部件连接位置，比如发动机与车身连接的管路节点，抵消发动机运转产生的振动位移，

　　防止管路受交变应力出现断裂泄漏。设计过程中优先考虑了管路的走向避让原则，所有管路与周边高温部件比如排气歧管、发动机缸体高温区域都预留了足够的安全间隙，部分靠近热源的管路段还预留了隔热护套的安装空间，避免高温加速管路密封件老化失效；同时管路弯折处都采用了大圆弧过渡设计，最小弯折半径满足管材成型工艺要求，既降低管路内流体的流动阻力，也避免弯折处出现应力集中导致的管路开裂。从安装边界来看，整套集成组件的固定点分别对应动力舱内的防火墙安装位、散热器框架安装位、发动机侧支架安装位，各管路口径匹配对应部件的标准接口尺寸，安装时无需额外对管路进行二次裁切调整，可直接对接各功能部件的接口，对接端采用标准密封结构，保证连接后的密封可靠性。

　　管路布局过程中还充分考虑了售后维护的便利性，空调管路的加注接口、转向液压回路的油液加注与排气接口都布置在易于操作的位置，日常保养时无需拆卸周边大部件即可完成冷媒加注、转向油液更换与排气操作；各管路的固定管卡都采用快拆结构设计，后期更换单段管路时可快速拆卸对应固定点，降低售后维护的操作难度。在流体性能设计层面，空调管路的管径匹配经过流量校核，保证冷媒在回路内的流速处于合理区间，避免流速过高产生流动噪音，也避免流速过低导致制冷效率下降；液压转向管路的通径则根据转向泵的额定流量设计，保证转向动作时压力油的输送响应速度，避免转向滞后问题，同时高压管路段采用耐压等级匹配的管材与接头，可承受转向系统瞬间的最高压力冲击，不会出现管路鼓包、

　　爆管等失效问题。整套结构还集成了回路所需的过滤组件、储液组件的连接位，所有外接部件的安装位置都经过空间校核，装配后不会与周边的线束、其他管路出现运动干涉，即使在发动机最大位移工况下，各部件之间也保留足够的安全间隙，杜绝运行过程中的部件干涉磨损问题。
