立式支架式传感检测作业台结构设计

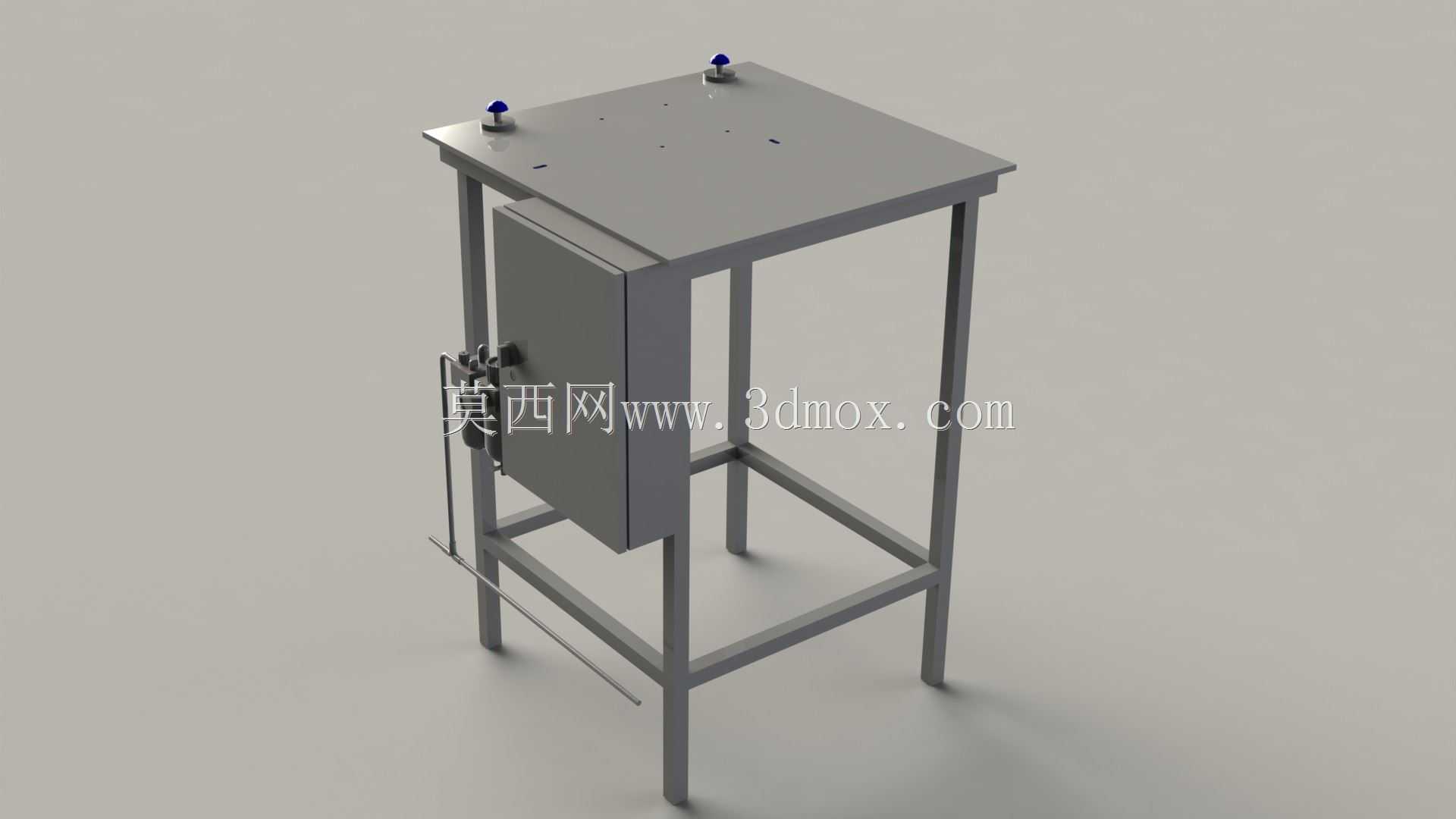

　　这款立式支架结构的作业台，主要面向车间内零部件传感检测、小型工件装配校验的工位场景，在电子元器件分拣、小尺寸机加工件尺寸核验、线束通断检测这类需要固定传感点位的工位上适配性较强。从结构设计逻辑来看，整体采用方管焊接成型的框架作为主体承载，四条竖直方管支腿搭配上下两层横撑框架，既保证了整体支撑刚度，也控制了整体自重，避免工位挪动时需要额外吊装辅助。台面采用整块冷轧钢板裁切后做折弯封边处理，台面上预留的三个安装孔位，是为接触式传感探头预留的固定点位，孔位周边做了沉台处理，保证探头安装后端面与台面齐平，不会刮蹭放置在台面上的待检测工件。台面下方悬挂的钣金柜体，采用单开门结构，柜体与框架之间通过螺栓连接固定，

　　内部预留了走线槽与电气元件安装板空间，可以放置传感信号转换模块、小型接线端子排，柜门侧面加装的机械锁结构，能避免非运维人员随意触碰内部接线，减少工位电气故障概率。柜体外侧伸出的脚踏操作杆，通过转轴支架固定在框架下层横撑上，杆端做了滚花防滑处理，操作人员坐立时可以用脚触发检测信号，解放双手完成工件取放动作，提升单工位的作业效率。从安装边界来看，整体支腿底部预留了脚轮安装孔位，也可以更换为可调支撑脚，适配不同平整度的车间地面；台面高度设置在常规立姿作业的舒适区间，不需要额外垫高或挖坑预埋，直接放置在平整地面即可投入使用。设计时特意将柜体偏置在台面左侧，右侧预留出足够的腿部空间，操作人员无论是坐姿还是立姿作业，都不会出现磕碰柜体的情况。

　　框架的下层横撑除了起到结构加强作用，还可以作为临时置物架放置待检测工件的周转盒，不需要额外在工位旁搭配置物台。台面上的传感安装孔位采用标准化孔距设计，可以适配多数常规型号的接触式、光电式传感探头，后期更换检测品类时，只需要更换对应探头、调整内部接线即可，不需要对台面进行二次钻孔加工，降低了工位改造成本。整体焊接框架在焊接完成后做了去应力处理，避免长期承重出现框架变形导致台面倾斜，影响传感检测的精度；钣金柜体的折弯边角都做了倒钝处理，没有尖锐毛边，避免操作人员取放工件时被划伤。脚踏杆的转轴位置加装了耐磨轴套，长期踩踏使用也不会出现松旷异响，复位弹簧隐藏在转轴支架内部，不会被工件磕碰导致弹簧卡滞失效。
