大众钢管赛车底盘动力总成装配结构

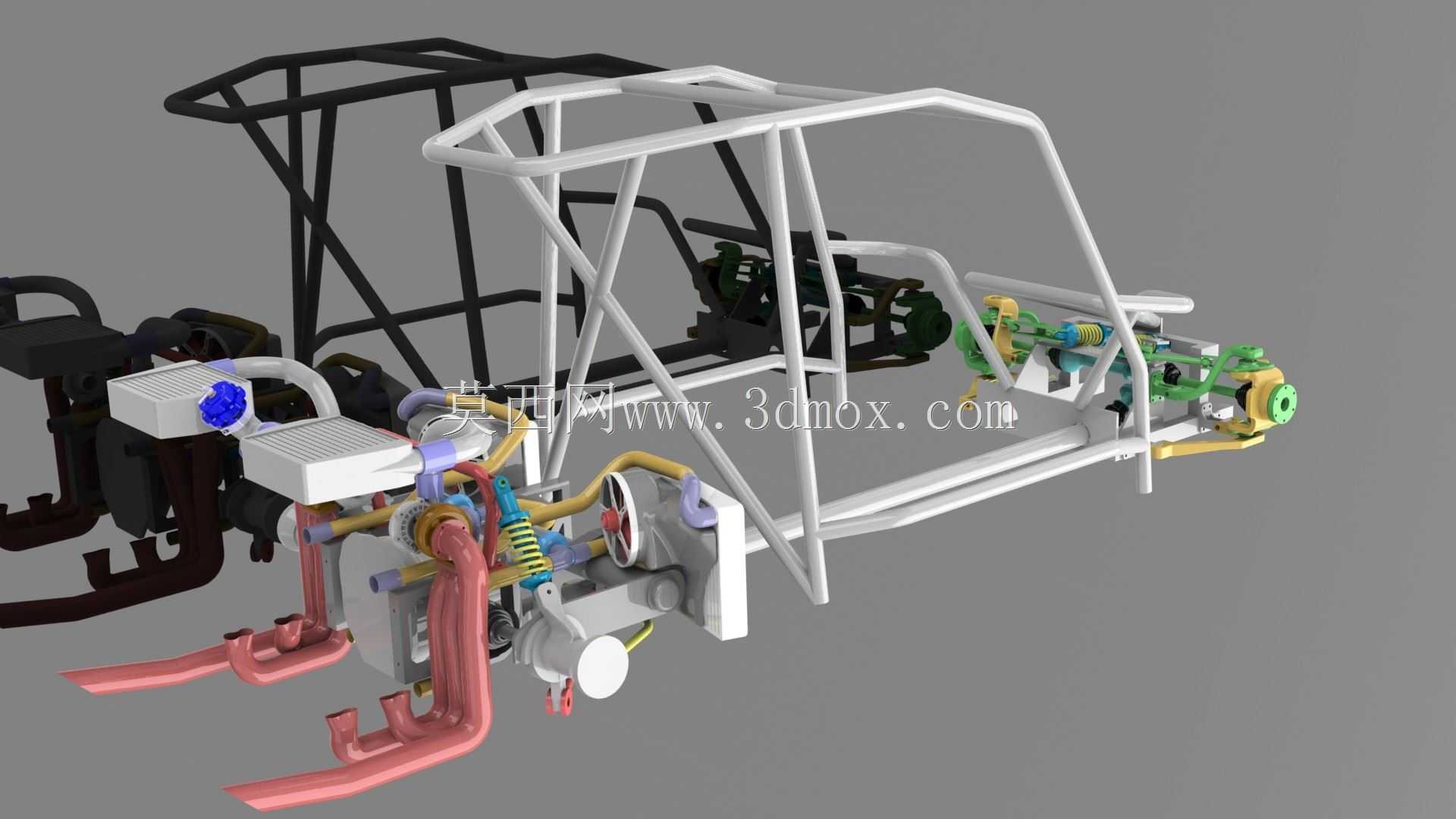

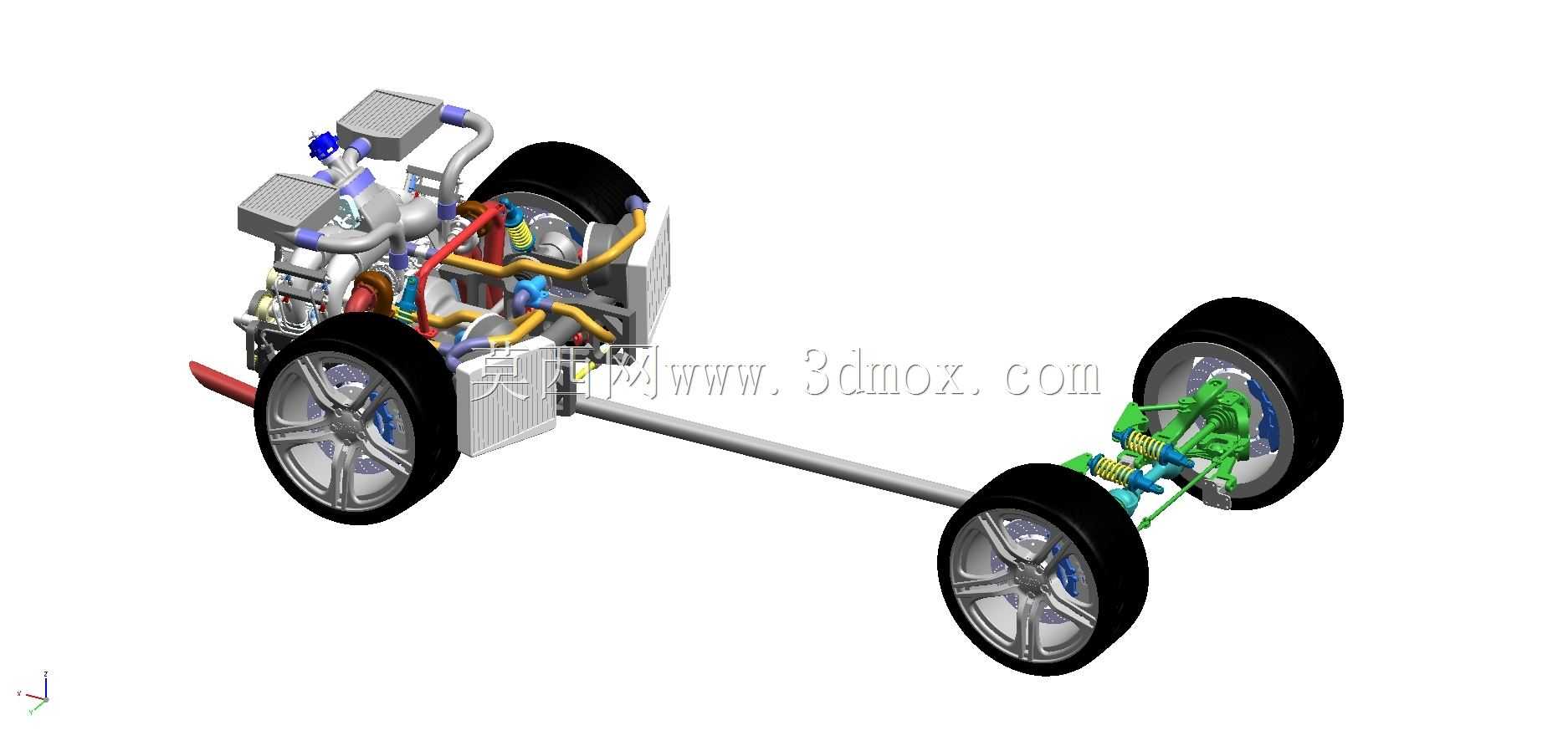

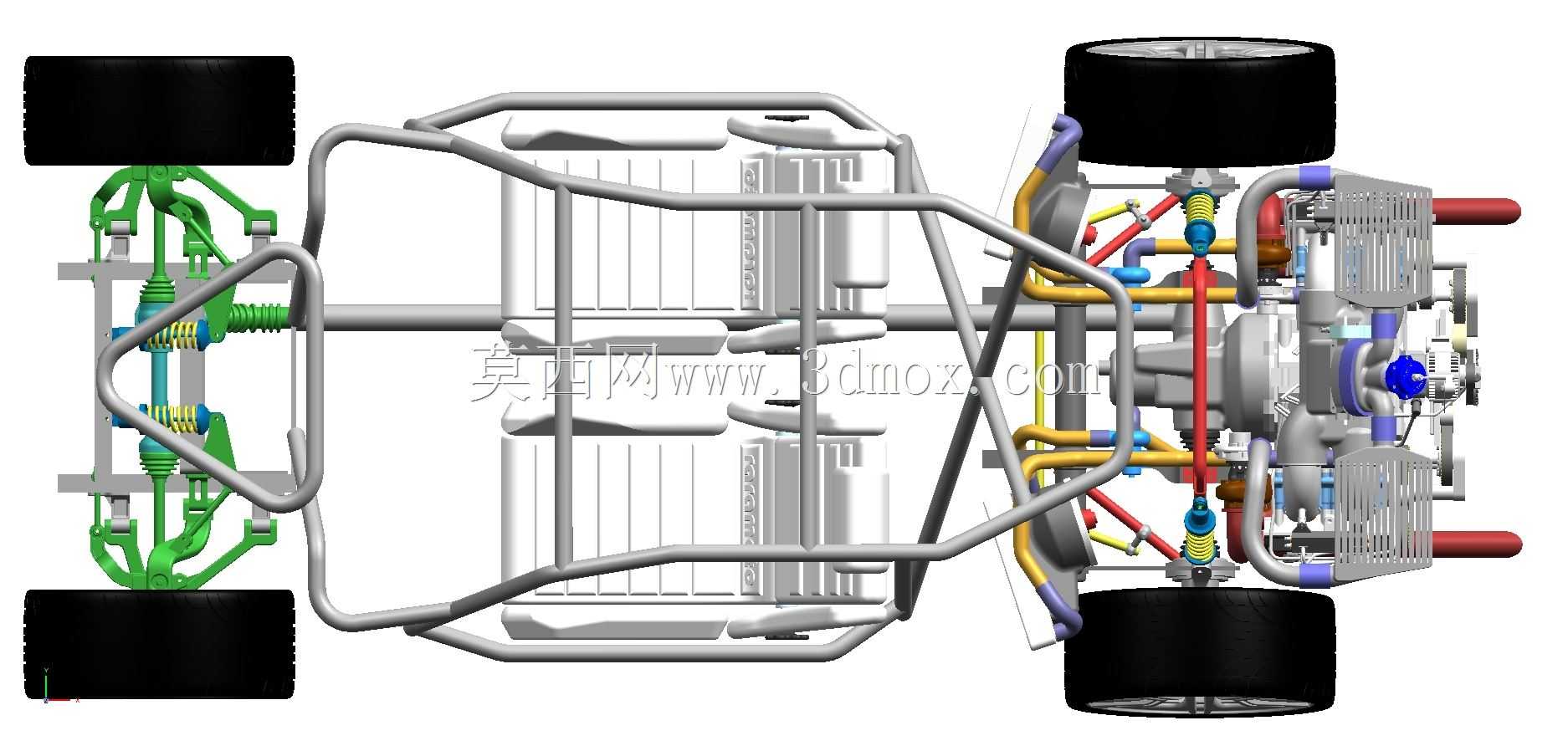

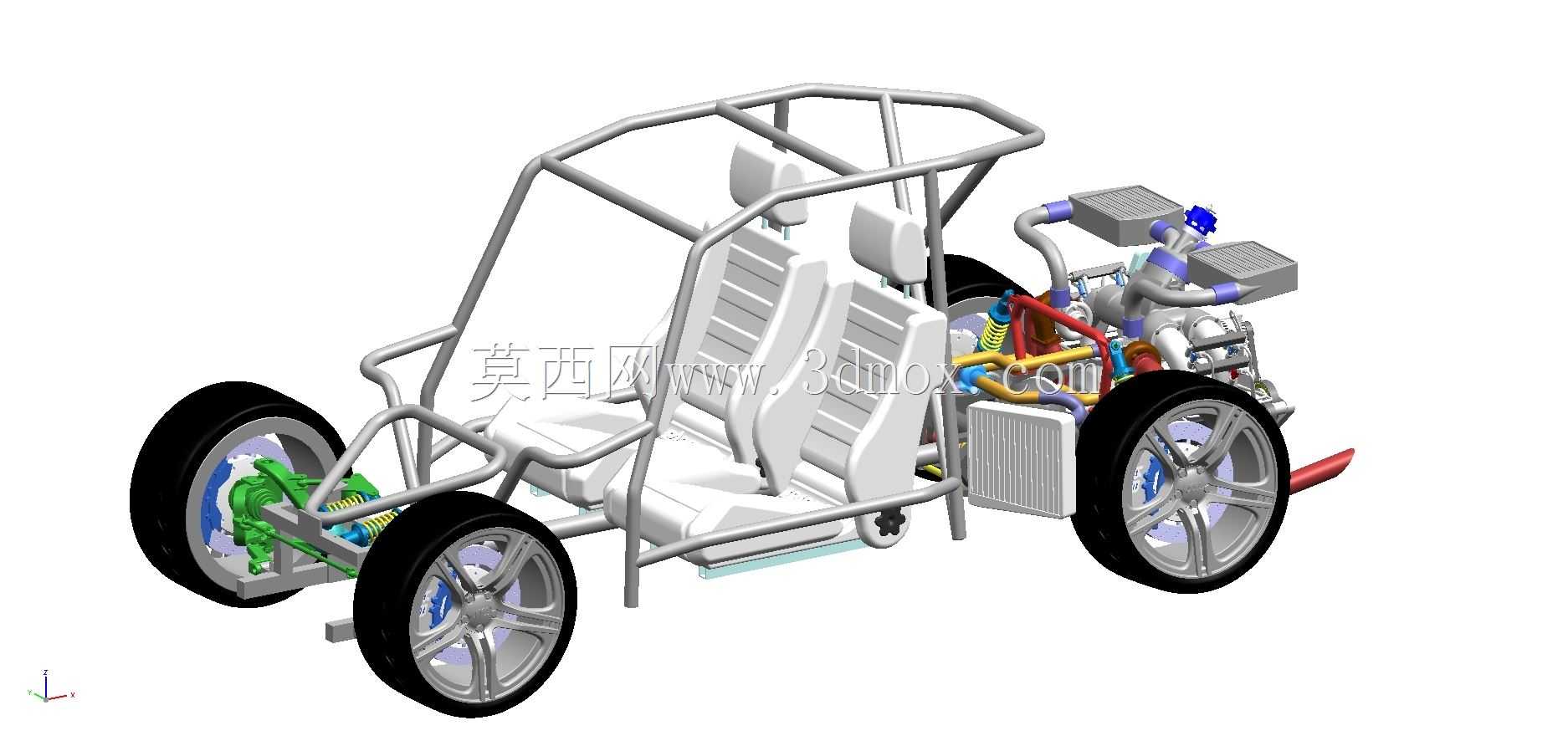

　　这套装配结构针对轻量化越野钢管赛车开发，核心适配非铺装路面竞技、业余场地拉力练习的使用场景，区别于量产乘用车的承载式车身设计，全部受力载荷由空间管阵车架承担，可在飞跳、侧滑、路面连续冲击的工况下保持结构刚性，避免常规车身钣金撕裂、变形的问题。从实际落地使用的角度看，这套结构预留了全部底盘部件的安装接口，不需要额外做钣金焊接改制，可直接匹配对应规格的VW水平对置动力单元、盘式制动总成、转向机构与悬架摆臂，大幅缩短自制赛车的搭建周期，很多业余车队搭建入门级巴吉类赛车时，会优先参考这类成熟的管架布局，避免自行设计时出现的受力点错位、安装空间不足的问题。

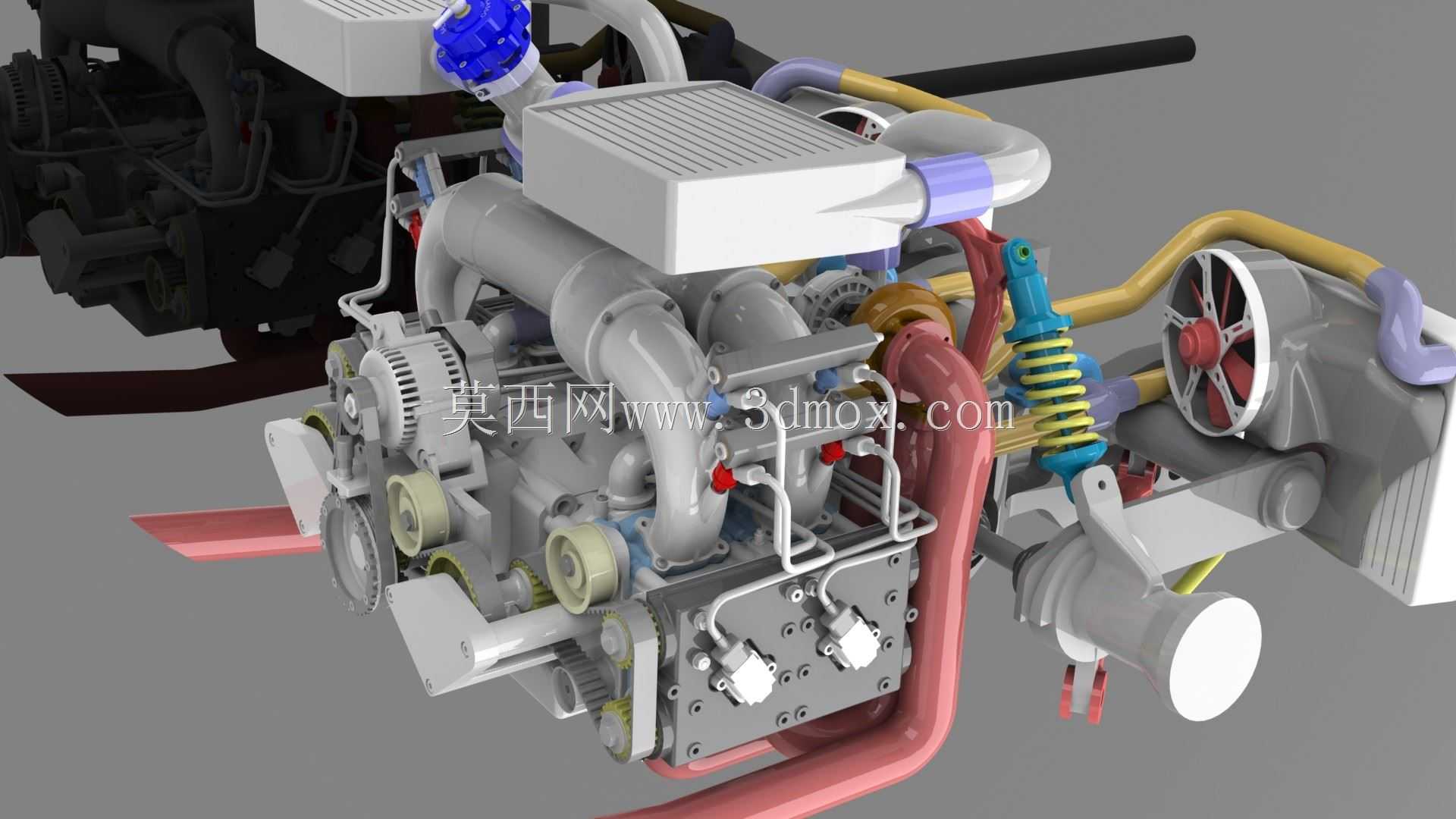

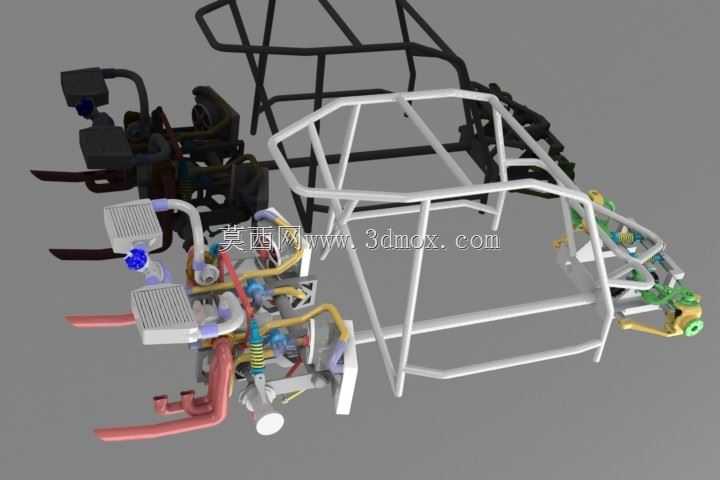

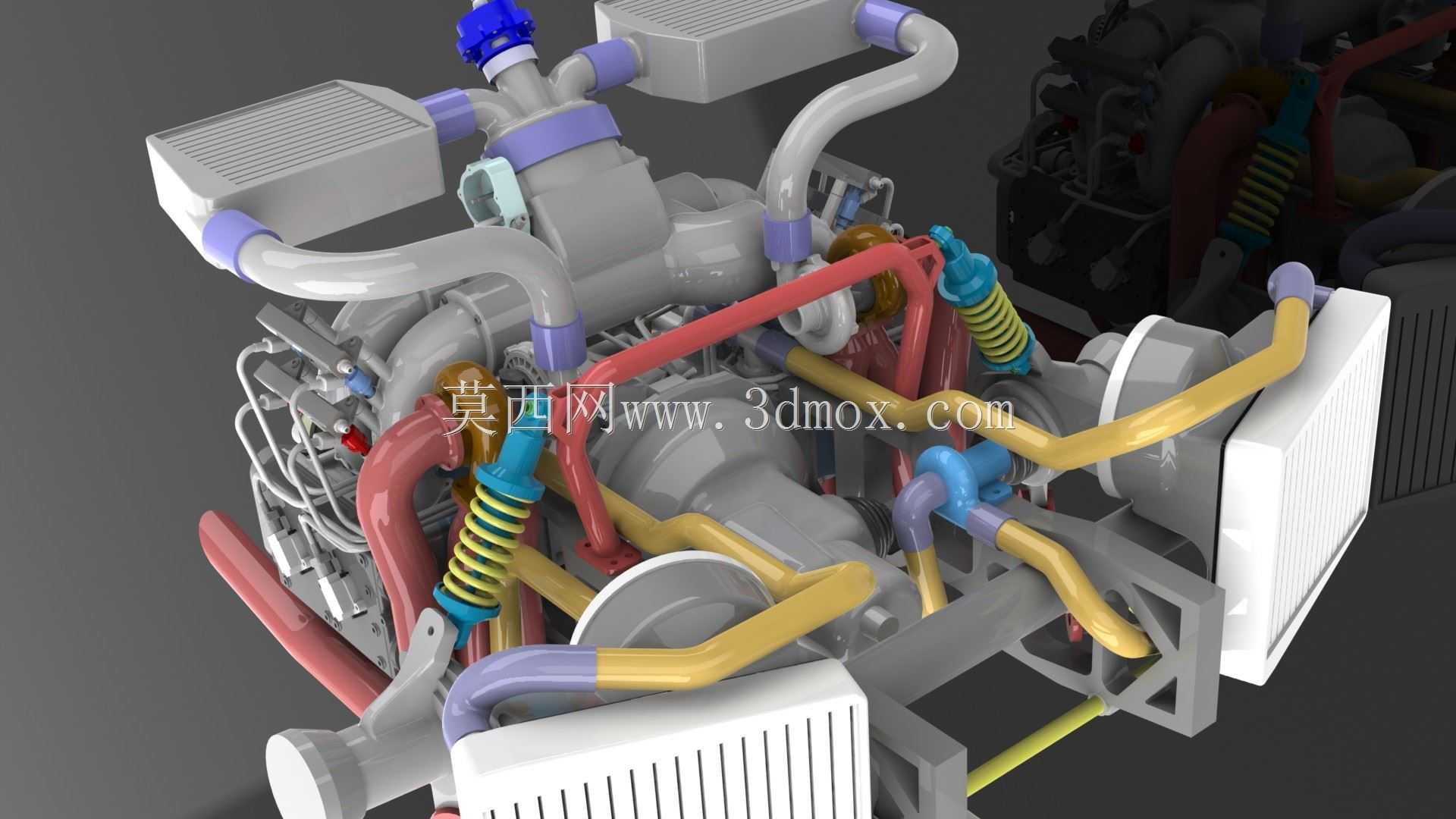

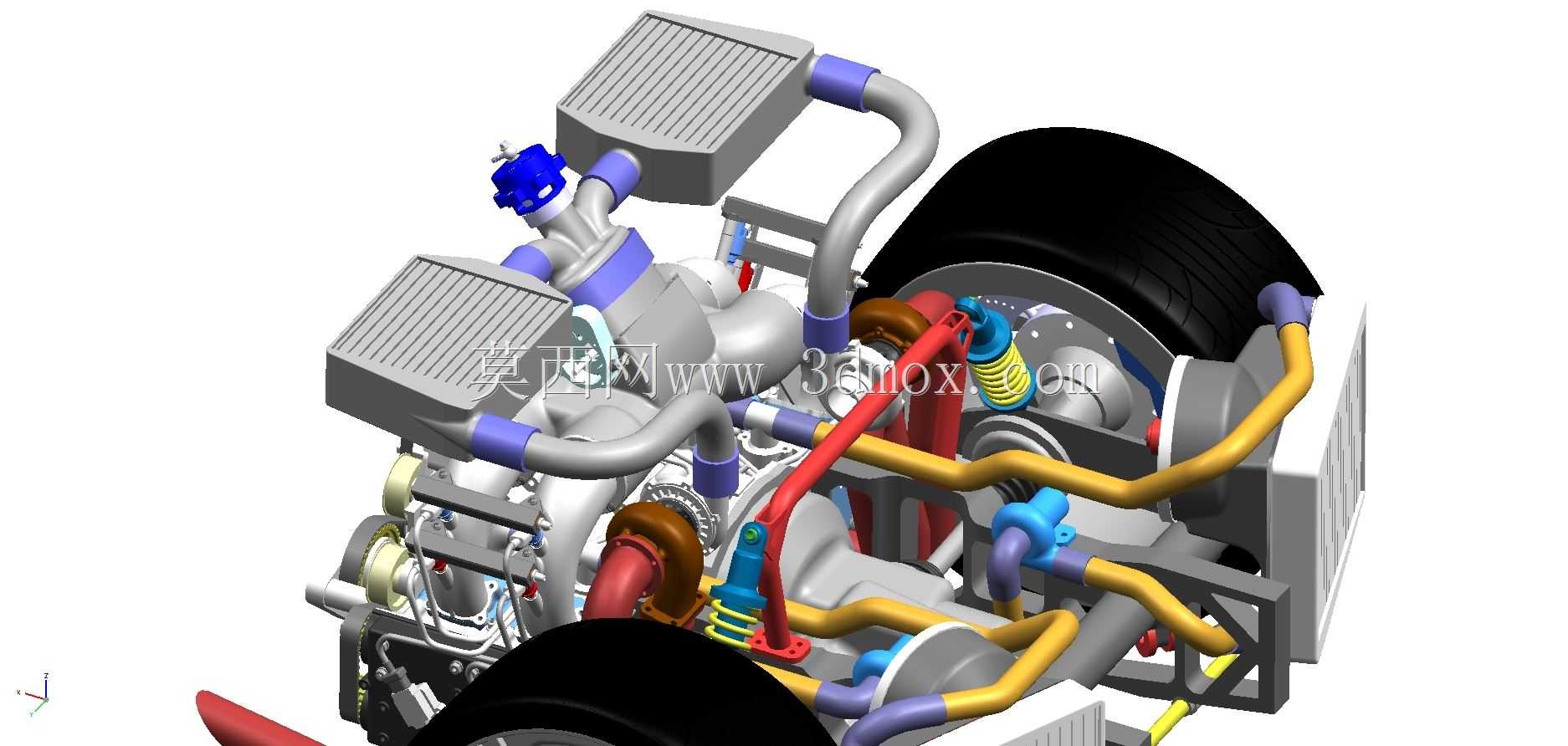

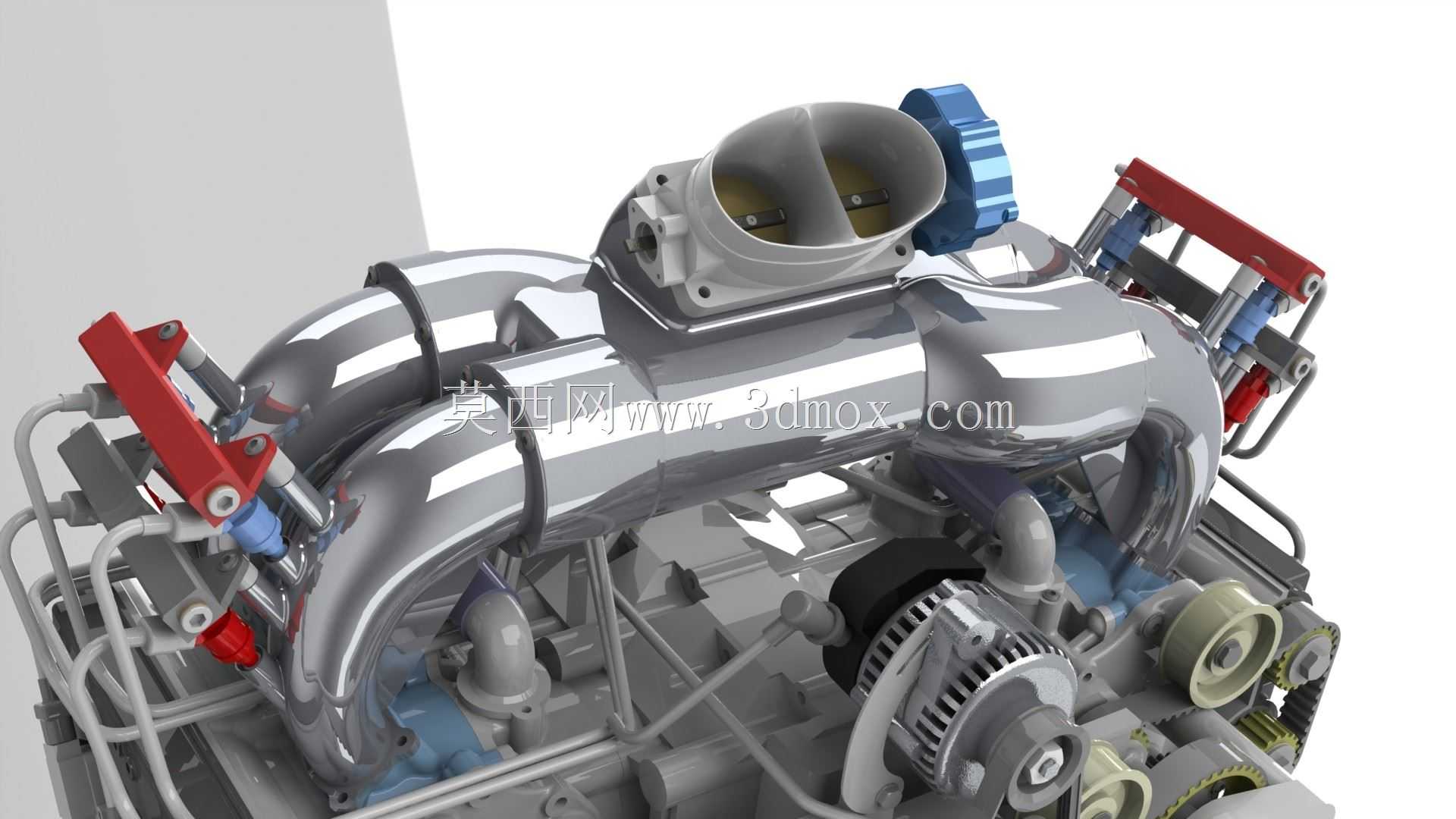

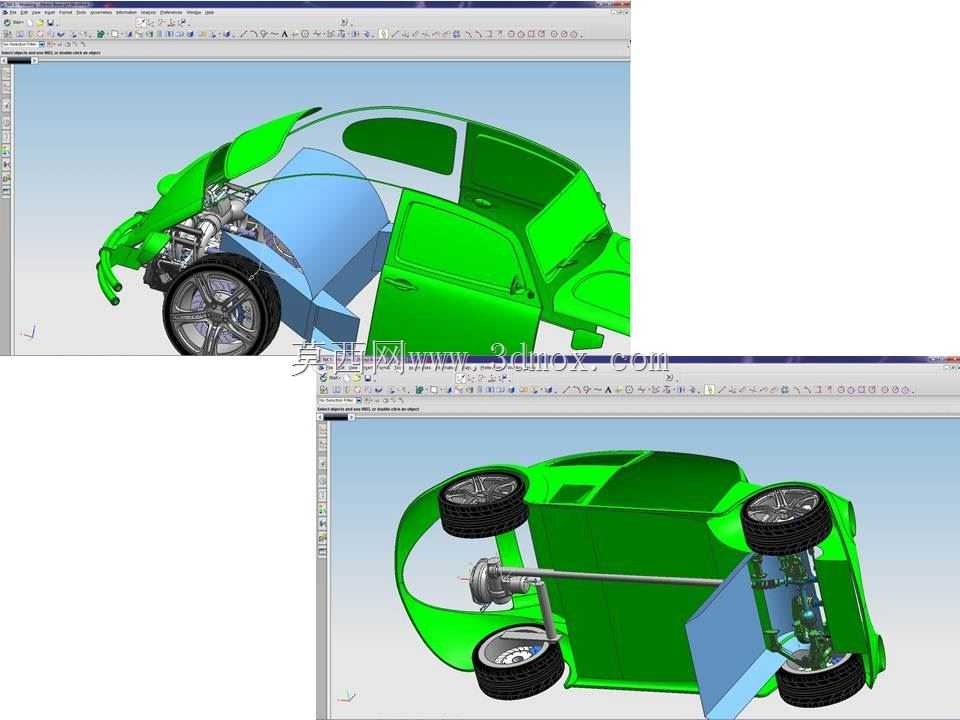

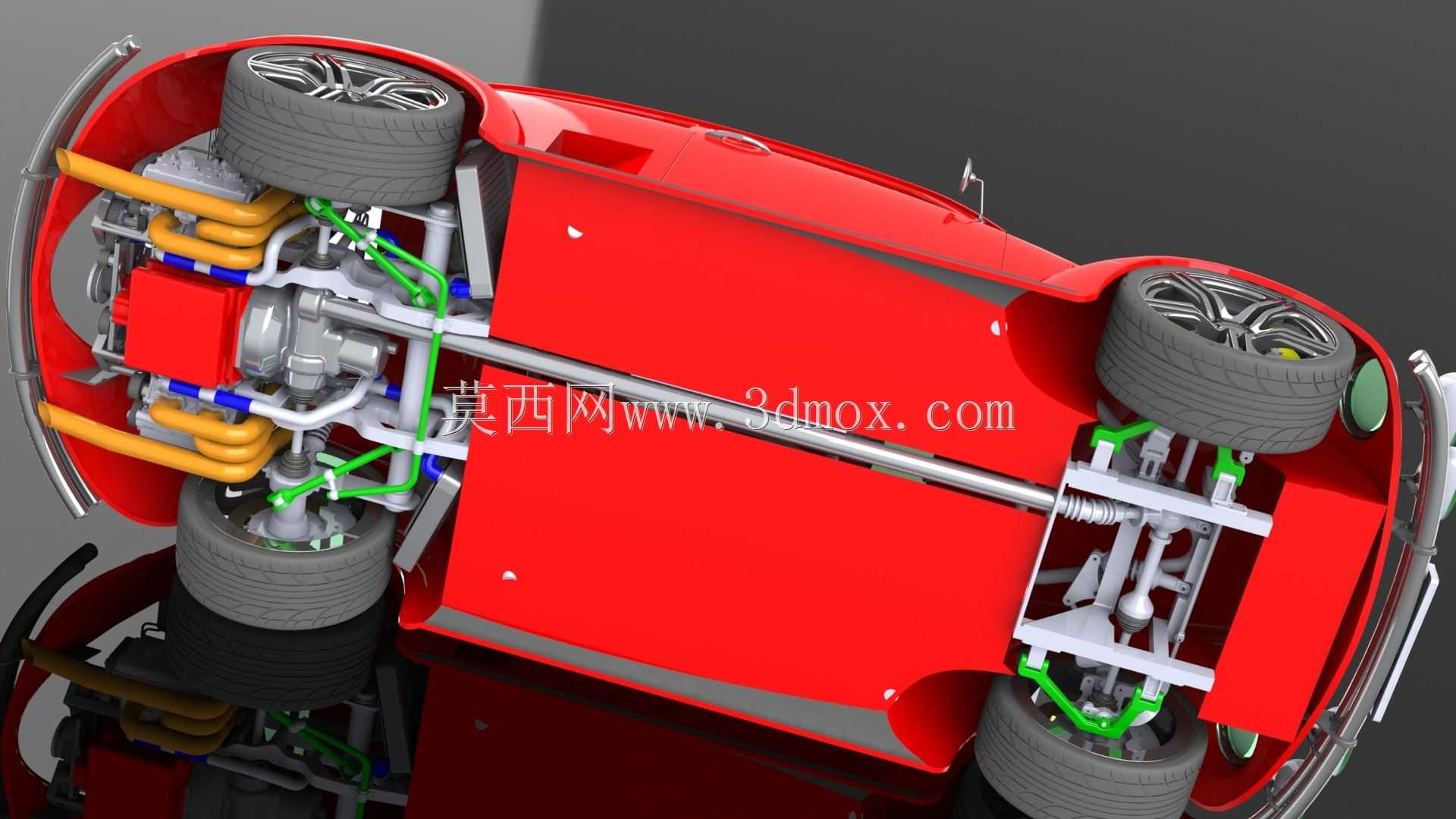

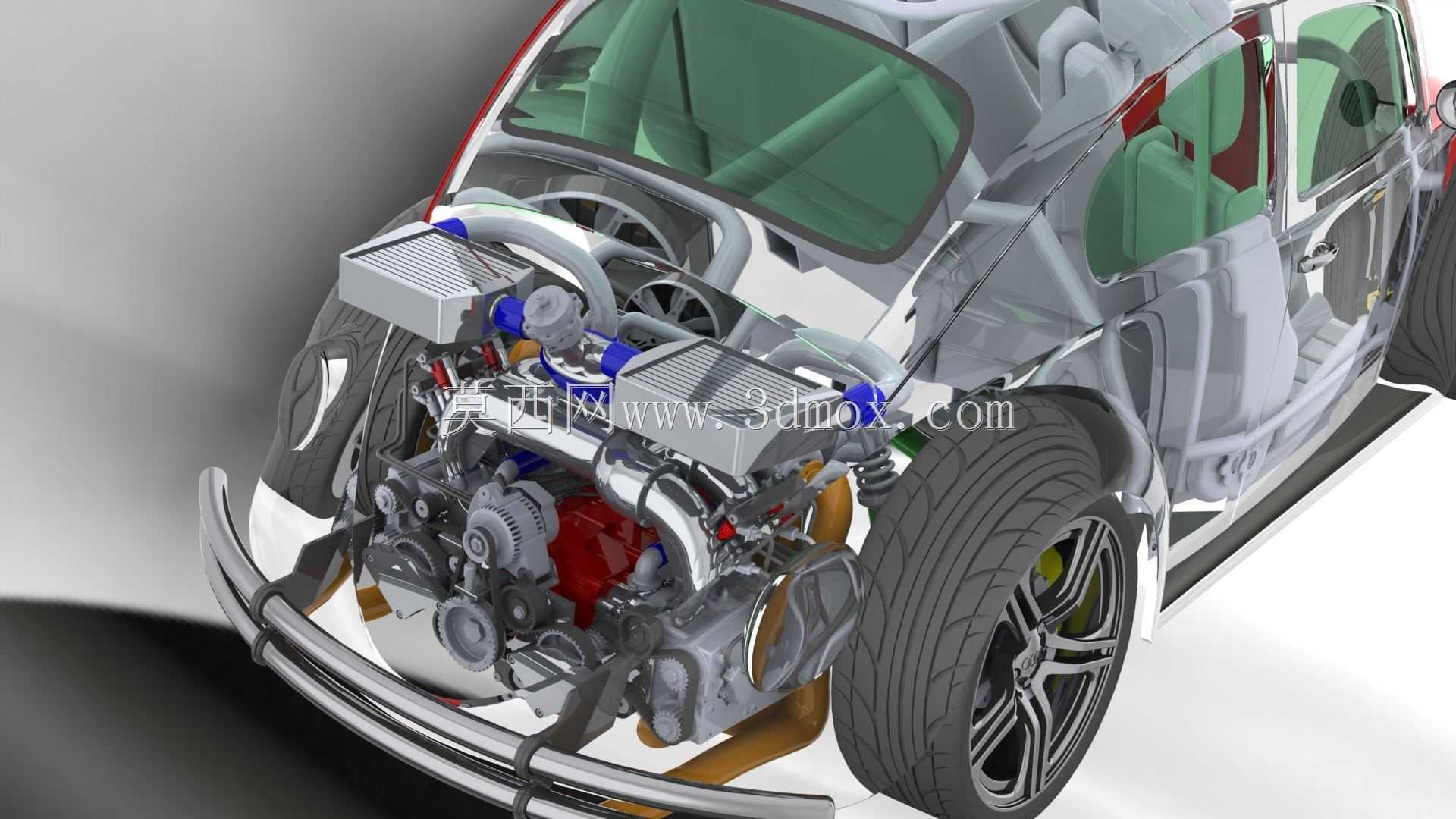

　　设计思路上优先考虑了维修便利性与载荷传递效率，防滚架主体采用大管径铬钼钢的空间桁架结构，主环、侧边防撞斜撑、前舱安装支点全部做了连续受力路径规划，前轮受到的冲击可以通过下摆臂支座直接传递到前舱纵梁，再分散到整个防滚架结构，不会出现局部应力集中导致的焊缝开裂。动力单元采用后置水平对置布局，重心高度控制在车架中部偏下的位置，进排气管道的走向完全避开了悬架跳动的干涉边界，排气头段的弯曲弧度特意预留了减震器压缩到极限时的安全间隙，不会出现轮胎跳动蹭到排气管道的问题。涡轮组件的安装位置做了隔热层预留空间，距离燃油管路、制动油管的间隙都控制在安全范围以上，避免高温烘烤导致的管路老化失效。

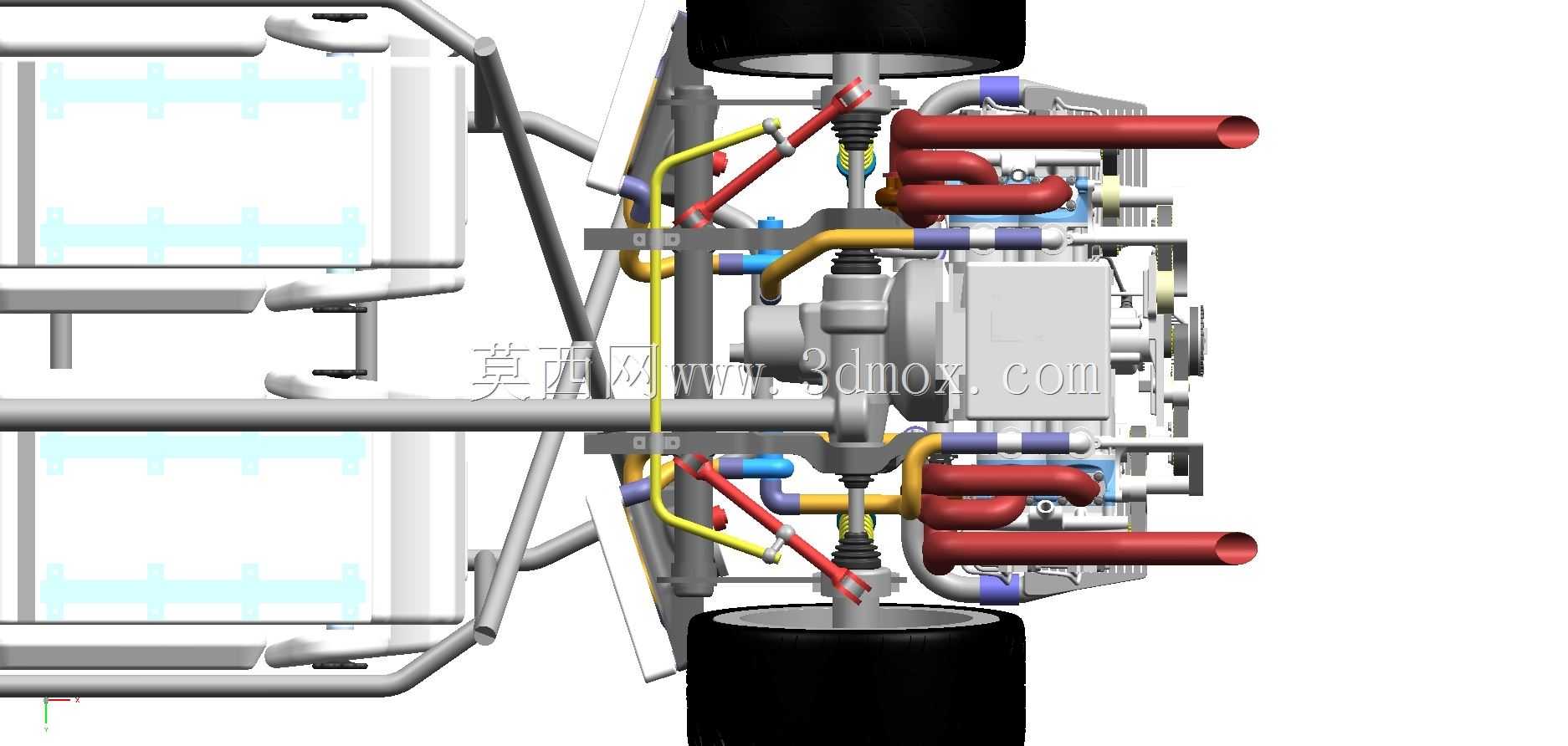

　　从安装边界来看，前悬架采用双叉臂结构，转向拉杆的内点位置匹配了转向机的输出行程，左右打满方向时不会与车架横管、刹车油管发生剐蹭，制动盘与卡钳的安装座同轴度公差在设计时做了严格约束，可直接适配通用规格的竞技级刹车组件，不需要额外做转接法兰。车架后部的发动机安装支点采用三点式悬置布局，可抵消水平对置发动机工作时的横向振动，避免振动传递到驾驶舱导致的部件松脱。座舱部分的管架布局预留了赛车座椅、四点式安全带、方向盘转向柱的安装孔位，踏板组的安装位置可根据驾驶员体型做前后调整，不需要切割原有车架结构。

　　实际装配过程中需要注意，前舱的散热组件安装支架与车架的连接点要做橡胶减震垫预留，避免行驶振动导致散热器焊缝开裂；中冷器的管路固定卡箍位置要避开防滚架的横管，防止颠簸路段管路与金属管反复摩擦出现破损；制动总泵的安装位置特意抬高了高度，可避免长距离下坡制动时油路出现气阻的问题，油门拉线的走向预留了足够的弯曲半径，不会出现大角度弯折导致的油门卡滞。这套结构的管架壁厚选择完全匹配竞技赛事的安全规范，在保证整体刚性的前提下尽可能削减了非受力区域的管材重量，整车整备质量可以控制在极低的区间，配合对应的动力单元可以获得非常优秀的推重比，适合入门级越野赛事、场地练习的使用需求，也可供自制改装车爱好者做结构参考，规避自行设计时容易出现的装配干涉、受力不合理等问题。
