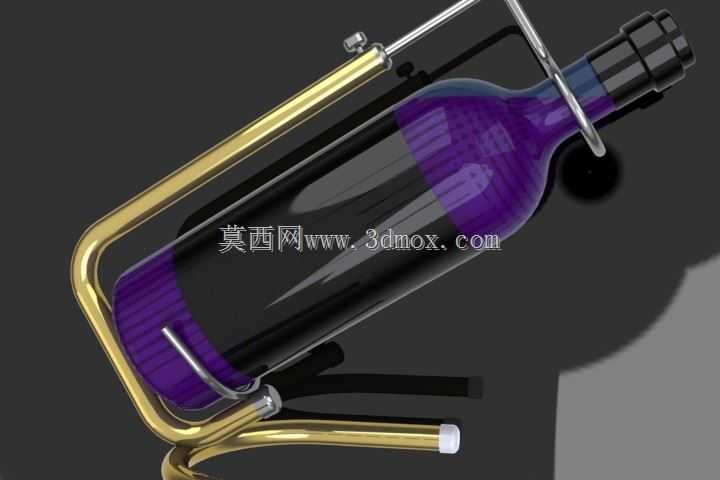

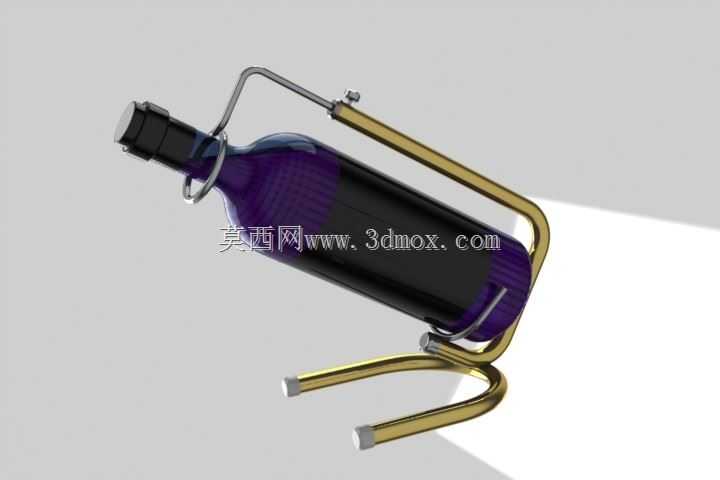

带金属支架的玻璃红酒瓶结构设计

　　日常餐饮场景与商业展示场景中，瓶装葡萄酒的陈列与存放一直是兼顾实用性与展示性的需求点，这款带一体式金属支架的红酒瓶结构，正是针对斜置存酒、桌面陈列的实际使用需求完成的结构设计。从实际使用逻辑出发，葡萄酒长期存放需要瓶身倾斜，保证酒液接触软木塞避免塞体干缩漏气，这款支架的倾斜角度经过反复校核，刚好让瓶内酒液完全覆盖瓶口内侧的软木塞接触面，同时倾斜角度不会过大导致瓶塞受酒液长期浸泡出现溢漏问题。支架主体采用弯折成型的金属圆管结构，整体没有多余的拼接焊缝，两根主支撑臂从瓶身中部的固定环位置延伸到底部支撑脚，底部两个平行的支撑脚做了水平度校准，放置在平整桌面时不会出现晃动感，支撑脚末端做了平头封边处理，不会刮伤木质或者玻璃材质的桌面。

　　瓶身固定结构采用上下两个半环抱箍，上侧抱箍靠近瓶肩位置，搭配可微调松紧的锁止螺丝，能够适配瓶身直径在常规750ml红酒瓶公差范围内的产品，不会因为不同批次玻璃瓶的直径细微偏差出现装夹松动或者过紧卡滞的问题；下侧抱箍靠近瓶底位置，做了向内的翻边处理，刚好托住瓶底的凸起底沿，避免瓶身从支架上向前滑脱。瓶身本身采用经典的波尔多红酒瓶型结构，瓶肩做了平缓的圆弧过渡，瓶身主体为直筒段，方便贴附酒标，瓶口位置做了标准的软木塞密封段结构，外径尺寸匹配通用的红酒开瓶器、瓶塞配件，不需要单独定制配套密封件。从建模的结构逻辑来看，瓶身的曲面建模先绘制瓶身的半剖面轮廓线，通过旋转成型得到基础玻璃基体，再对瓶肩、瓶底位置做圆角过渡处理，

　　还原真实玻璃瓶的吹制成型壁厚特征，瓶身玻璃的壁厚控制在3mm左右，既保证玻璃瓶的结构强度，避免日常轻微磕碰出现碎裂，也不会因为壁厚过大导致整体重量超标。金属支架的建模采用扫掠成型方式，先绘制支架的三维中心路径，再匹配圆管的截面轮廓完成主体结构，之后对弯折位置做圆角处理，还原金属弯管工艺的真实弯折半径，避免出现直角弯折的工艺不合理结构。在实际陈列场景中，这款带支架的酒瓶既可以作为餐饮空间的桌面陈设，也可以作为酒柜内的单品展示结构，支架的金属表面做了亮面抛光处理，和深紫色的玻璃瓶身形成材质对比，提升展示效果。安装边界方面，支架整体的占地尺寸控制在200mm*120mm范围内，放置在常规宽度的餐边柜、酒架层板上都不会超出边界，

　　整体高度在180mm左右，适配常规层高的酒柜内部空间，不会出现层板间距不足无法放置的问题。结构校核过程中，重点验证了支架的承重能力，金属管的壁厚选择1.2mm的规格，完全可以承载满瓶红酒1kg左右的重量，长期放置不会出现支架变形、倾斜的问题；抱箍位置的受力点做了应力分散处理，不会因为局部应力集中导致玻璃酒瓶出现受力碎裂的风险。瓶身的标签粘贴区域预留了足够的平整直段，长度在120mm左右，能够适配常规尺寸的红酒酒标粘贴需求，不会因为曲面弧度过大导致酒标粘贴起翘。瓶口的密封段尺寸严格遵循通用红酒瓶的行业标准，和市面上常见的软木塞、热缩帽、瓶盖配件完全通用，不需要单独开模生产配套密封件，降低后续生产的配件采购成本。从使用便利性角度，支架的倾斜角度设计刚好让瓶口位置比瓶底位置高15mm左右，倒酒时不需要将酒瓶从支架上取下，直接扶住瓶身就可以完成倒酒动作，使用过程更加顺手，同时支架的上部提手结构做了圆滑过渡，日常移动整个带支架的酒瓶时，可以直接握住上部的金属提手，不需要直接接触玻璃瓶身，避免手滑摔落的风险。
