工业用搭扣式双色金属储物盒结构设计

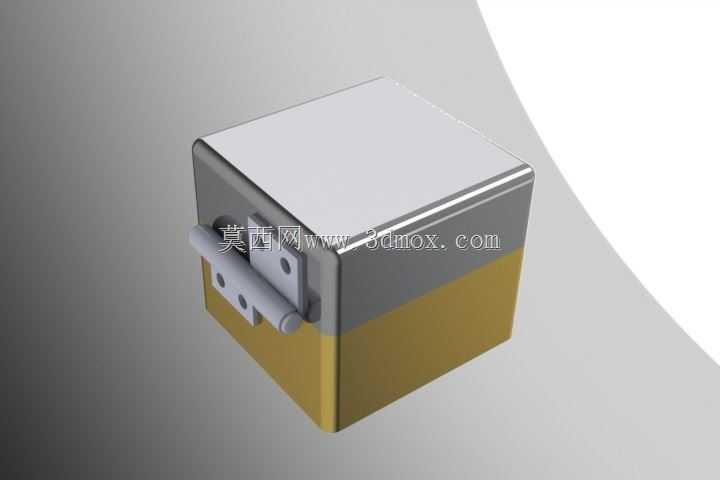

　　这类带搭扣锁的金属储物盒，在车间工位器具配置、户外检测设备配套、小型精密传感器防护存储场景里应用十分广泛，不同于普通民用塑料收纳盒，金属材质的箱体能抵御车间内的切削液飞溅、轻微磕碰冲击，也能在户外临时布设的检测点位起到防尘、防意外触碰的作用。从结构设计逻辑来看，箱体采用上下分色的钣金折边工艺，上半部分做哑光银金属质感处理，下半部分做暖黄色涂装，一方面是通过色彩区分盒盖与盒身的开合边界，避免现场操作人员误判开合方向，另一方面黄色作为工业警示色，在设备旁、工位上放置时能起到视觉提示作用，减少被过往工件、转运小车剐蹭的概率。盒身的边角全部做圆弧过渡处理，没有尖锐的直角棱边，这一点在车间现场使用时尤为重要，既可以避免操作人员取放时被划伤，

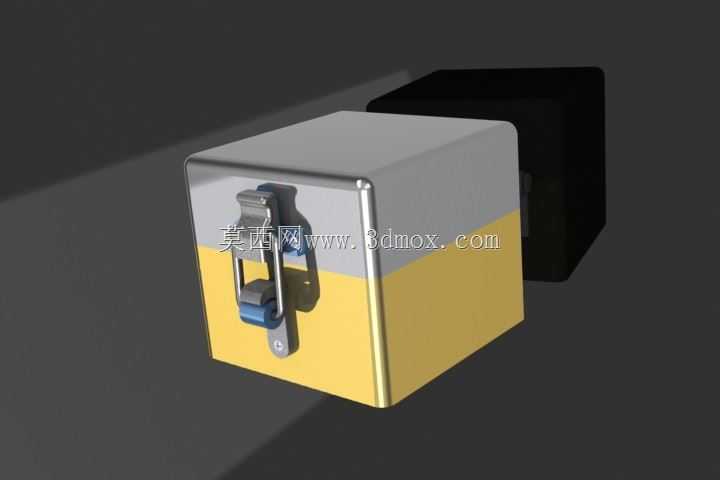

　　也能减少箱体在转运过程中因为磕碰产生的应力集中，延长钣金结构的使用寿命。正面配置的弹簧搭扣锁是整个结构的核心功能件，搭扣采用带锁止卡扣的结构，扣合时能提供足够的压紧力，保证盒盖与盒身之间的密封胶条被均匀压实，满足日常存储时的防尘、防溅要求，搭扣的开合操作不需要额外工具，徒手就能完成锁止与开启，适合现场快速取放内部存储的小型零件、检测探头或者备用传感器。在尺寸边界设计上，这类小型储物盒的边长控制在单手可提携的范围内，盒身的折边宽度统一为12mm，既保证了钣金折弯后的结构刚度，也不会因为折边过宽侵占内部的有效存储容积，盒盖与盒身的配合间隙控制在0.8mm以内，既不会因为间隙过小出现开合卡滞，也能避免间隙过大导致粉尘、切削液渗入内部。

　　搭扣的安装位置做了局部沉台处理，搭扣闭合后整体不会突出盒身的正面平面，这样多个箱体并排摆放或者堆叠放置时，不会因为搭扣突出出现放置不稳、互相剐蹭掉漆的问题。从建模的细节处理来看，盒身的所有折弯内角都做了与板材厚度匹配的圆角处理，完全符合钣金加工的工艺要求，不需要后续额外的工艺补正就能直接输出折弯图纸进行生产，搭扣的活动部件做了合理的运动间隙预留，模拟开合过程时不会出现结构干涉，搭扣与盒身、盒盖的连接孔位都按照标准拉铆螺母的尺寸设计，现场组装时可以直接用标准紧固件完成装配，不需要二次打孔加工。这类箱体除了作为独立的储物容器使用，也可以作为小型检测设备的外壳使用，内部可以预留安装螺柱，固定小型传感器模块、信号转换电路板，

　　搭扣结构方便后期打开进行设备调试、电池更换，金属材质的壳体本身还能起到一定的电磁屏蔽作用，减少车间内的电机、变频器对内部检测元件的信号干扰。在堆叠使用场景下，盒盖顶部做了浅凹槽定位结构，盒身底部的凸起边可以嵌入下层盒盖的凹槽内，多层堆叠时不会出现滑落移位的问题，适合在工位货架上分类存储不同规格的小型精密零件、检测耗材。箱体表面的涂装采用耐磨的粉末喷涂工艺，下半部分的黄色涂层厚度控制在60-80μm，能抵御日常使用中的轻微摩擦、油污腐蚀，上半部分的金属质感表面做了拉丝封油处理，不容易残留指纹和油污，日常清洁只需要用干布擦拭就能保持外观整洁。
