带安装法兰的轴套式轮缘连接构件

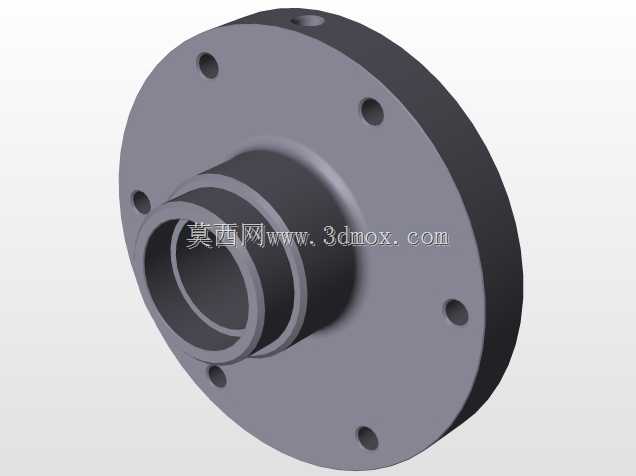

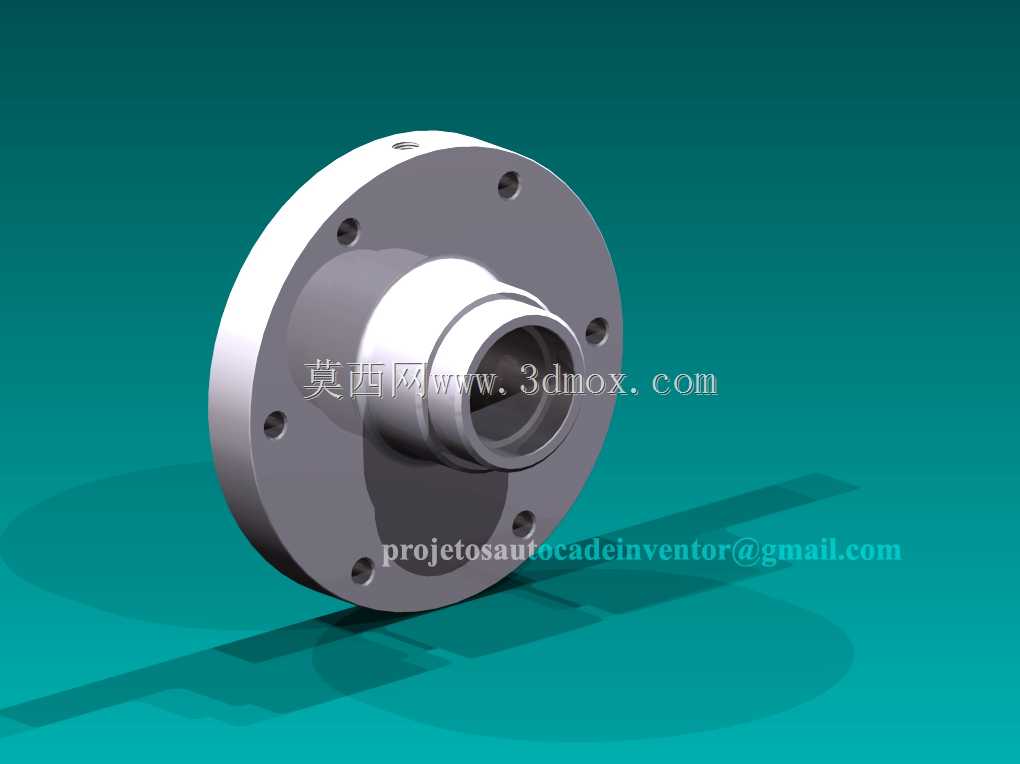

　　这类带法兰结构的轮缘构件，常应用在需要实现轴端定位、旋转部件径向支撑以及周向传动连接的工业场景中，比如输送线的从动轮组、小型回转工作台的支撑端、传感器安装支架的旋转调节部位，都能见到这类结构的身影。从实际使用需求来看，该构件一端的圆盘法兰上均匀分布了多个安装通孔，这些孔位的设计是为了在装配时通过螺栓将构件与安装基座或者相邻的传动部件牢牢固定，保证工作过程中不会出现轴向窜动或者周向打滑的问题，法兰盘的厚度经过了针对性设计，既能够承受螺栓预紧时的压应力，也能在承受径向载荷时不会出现法兰根部的应力断裂。构件另一端的筒状轴套部分，内孔是经过精度设计的配合面，既可以直接穿装固定轴，实现构件自身的旋转支撑，也可以作为其他旋转轴的连接套，

　　传递小扭矩的旋转动力，轴套的外圆面可以直接套装橡胶轮缘、同步带轮或者链轮，根据不同的使用场景更换外部的执行部件，不需要重新设计连接基座，适配性很强。在设计这类构件的时候，首先要确定的是内孔的配合公差，如果是作为旋转支撑使用，内孔需要和轴采用间隙配合，保证转动顺畅，如果是作为传动连接使用，则需要根据扭矩大小选择过渡配合或者增加键槽结构，避免传动失效。法兰盘上的安装孔分布圆直径是很重要的安装边界参数，设计时需要匹配对应安装位置的螺栓孔位，孔的直径要比选用的螺栓直径大0.5到1毫米，补偿加工和装配时的位置误差，避免出现螺栓无法穿装的问题。法兰根部和轴套衔接的位置做了圆角过渡处理，这是因为在承受交变载荷的时候，

　　直角衔接位置会产生严重的应力集中，长期运行很容易出现疲劳裂纹，圆角过渡能够有效分散应力，提升构件的整体使用寿命。构件的整体轴向长度需要根据安装空间的深度来确定，要保证轴套装入后，法兰端面能够完全贴合安装面，不会出现悬空或者干涉的情况，法兰盘的外圆直径则要大于轴套的外径，留出足够的空间布置安装螺栓，同时也能在套装外部轮圈的时候起到轴向定位的作用，轮圈推到法兰端面就可以实现轴向定位，不需要额外增加定位挡圈，简化了装配流程。从实际加工的角度来看，这类构件一般采用棒料车削加工成型，法兰端面上的安装孔可以通过钻床或者加工中心一次装夹完成钻孔，保证孔位的位置精度，加工完成后需要对配合面进行去毛刺处理，避免装配时刮伤轴表面或者安装基面。

　　在选型使用的时候，需要根据实际承受的径向载荷和扭矩大小选择合适的材质，普通轻载场景下可以选用45号钢调质处理，有耐腐蚀要求的场景可以选用不锈钢材质，载荷较小的场景也可以选用高强度铝合金加工，降低整体构件的重量。这类构件的结构虽然简单，但是在很多小型传动和支撑结构中是不可或缺的连接部件，合理的尺寸设计和公差匹配，能够有效提升整套设备的运行稳定性，减少后期维护的频次。
