可调压紧式杠杆搭扣锁具结构设计

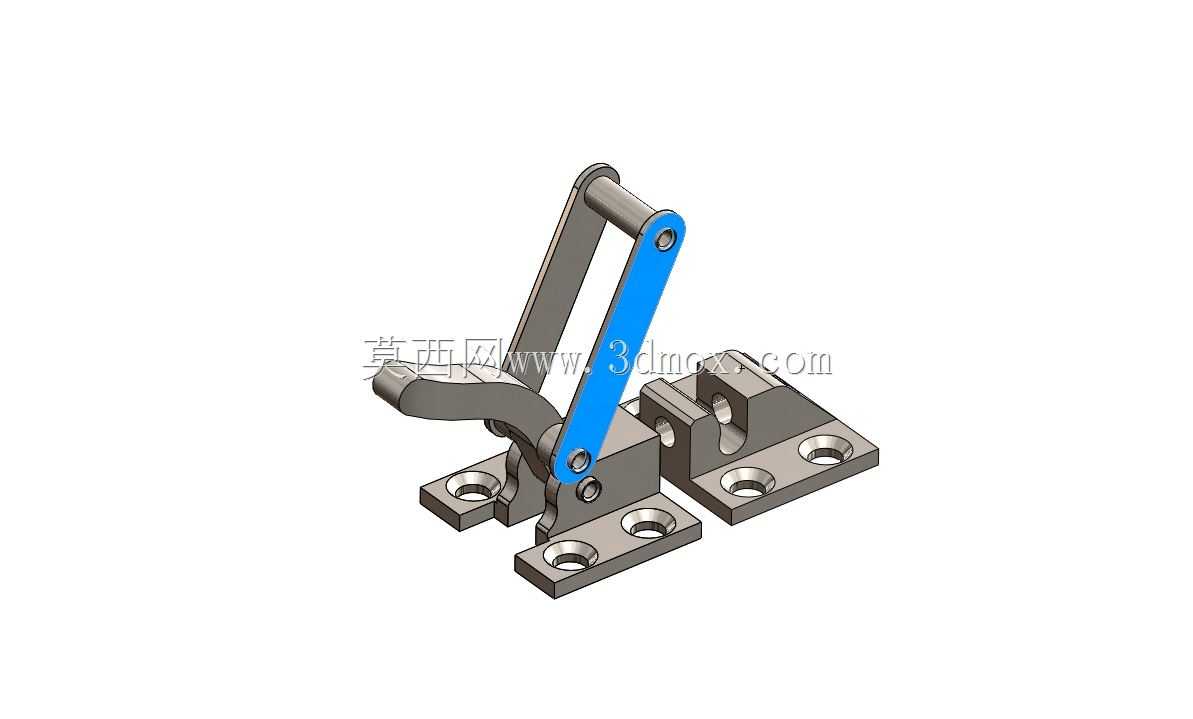

　　这类杠杆式搭扣在工业场景里的应用覆盖范围极广，小到小型设备的检修门快开结构，大到工业箱体、工装夹具的快速压紧锁紧，都能见到同结构原理的构件，核心优势就是无需额外工具，徒手就能完成锁紧与解锁动作，同时能提供稳定的压紧预紧力，避免设备运行过程中因为振动出现松脱。从结构设计逻辑来看，这款搭扣采用的是杠杆死点锁紧原理，当手柄扳动到锁紧终位时，连杆机构会越过力学死点，此时即便受到外部振动力或者被压紧件的反向弹力，机构也不会自行松脱，只有对手柄施加反向的扳动力，让连杆退回死点另一侧才能完成解锁，这种结构的可靠性已经在几十年的工业应用中得到了充分验证。

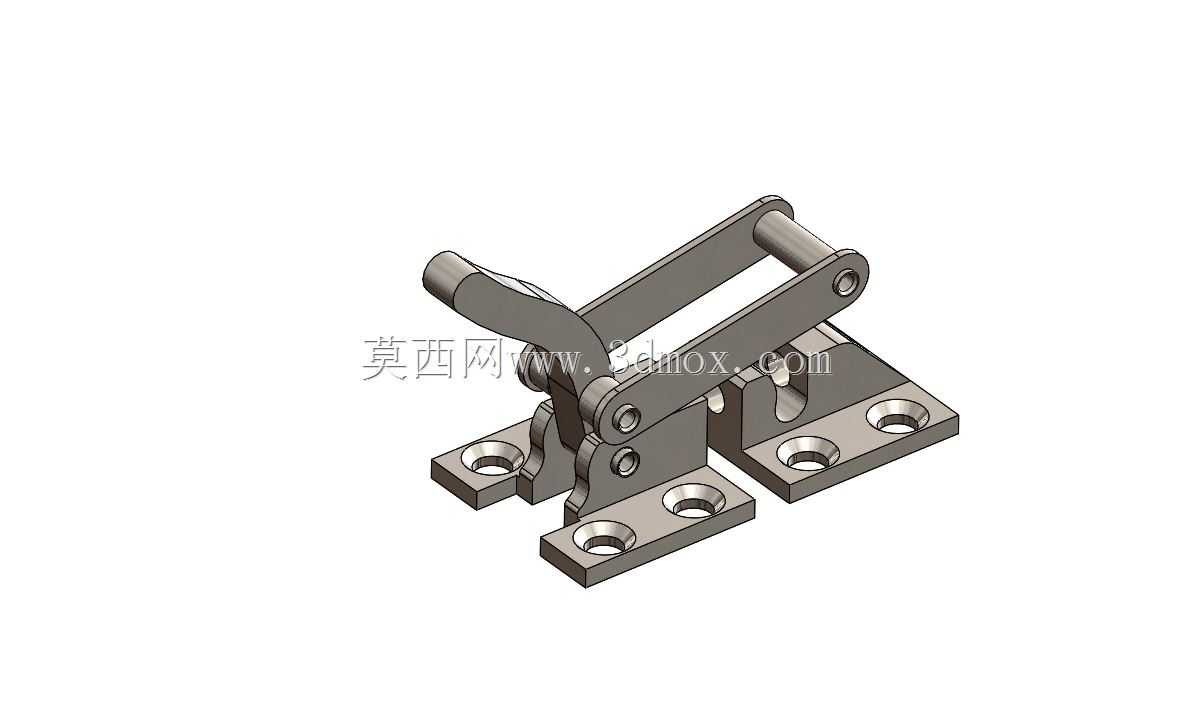

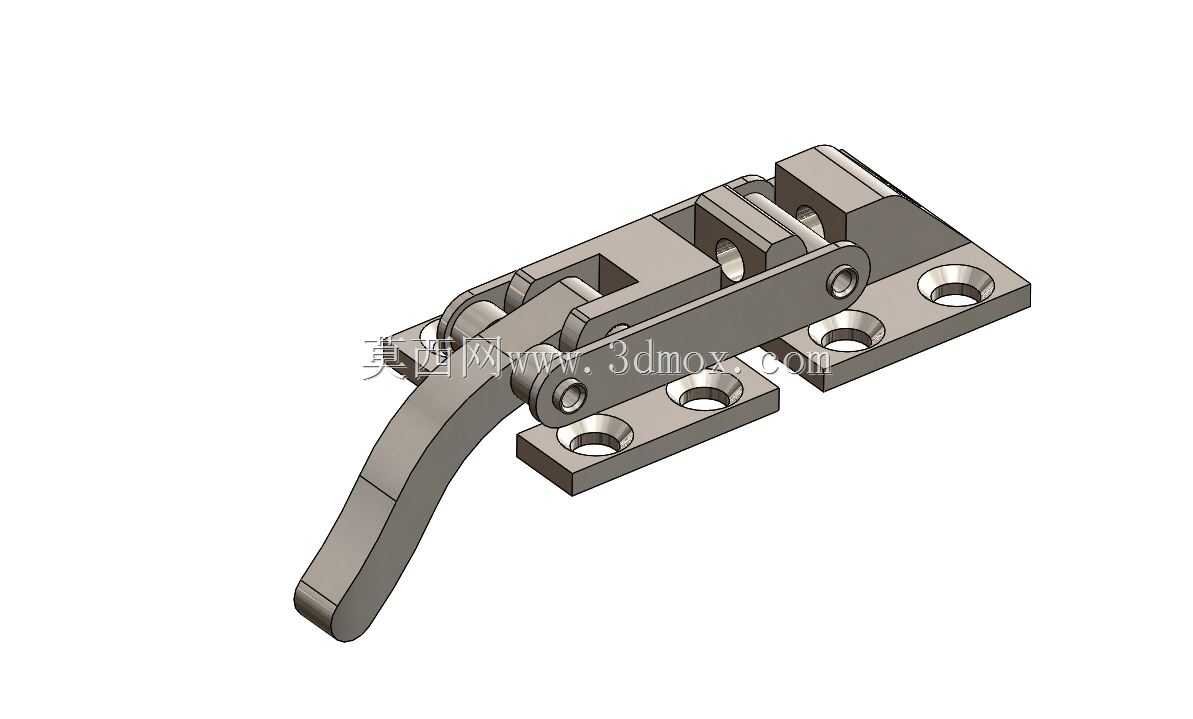

　　在实际安装布局上，这款搭扣分为两个安装基座，分别固定在需要扣合的两个构件上：带安装孔的固定基座布置在机架侧或者箱体的固定框体上，带手柄与连杆的活动基座布置在门体或者需要开合的活动构件上，两个基座的安装面都预留了沉头安装孔，适配常用的内六角圆柱头螺钉或者十字槽沉头螺钉，安装时不需要额外做避让沉孔的二次加工，直接在安装面攻丝或者使用螺母锁紧即可。安装边界需要注意两个基座的相对位置公差，横向错位量不能超过1.5mm，纵向的安装间距需要根据搭扣的锁紧行程调整，保证扳动手柄时能获得合适的预紧力，既不会因为间距过大导致锁扣扣不上，也不会因为间距过小导致压紧力不足，出现闭合间隙。

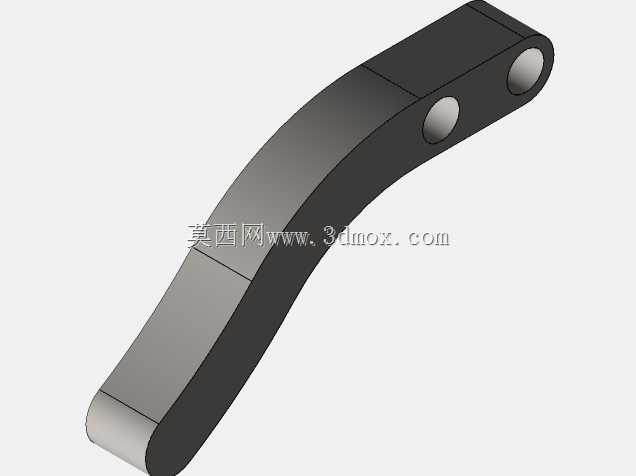

　　从功能特性上看，这款搭扣的压紧行程有3mm左右的可调余量，能够适配被压紧面之间存在的密封件压缩量需求，比如在电气柜、防护舱这类带橡胶密封条的场景下，搭扣锁紧时可以将密封条压缩1.5-2.5mm，既保证密封性能，又不会因为压缩量过大导致密封条过早老化失效。手柄的外形做了圆弧过渡处理，徒手操作时不会硌手，扳动的力臂长度经过优化，普通人徒手施加150N左右的握力就能获得超过800N的锁紧压紧力，足够应对绝大多数工业场景的锁紧需求。结构上所有铰接位置都做了销轴铆接处理，销轴与孔之间的间隙控制在0.1mm以内，既保证转动灵活没有卡滞，又不会因为间隙过大出现长期使用后的晃动松旷。

　　设计这类搭扣的时候，首先要考虑的是长期反复开合的耐用性，所有受力构件的材质都选用冷轧钢冲压成型，关键受力的连杆位置做了局部加厚处理，避免反复扳动出现塑性变形；铰接销轴选用不锈钢材质，防止长期使用出现锈蚀卡滞，即便是在有一定湿度的工业环境下也能保证动作顺畅。外形上没有多余的装饰结构，所有棱角都做了倒钝处理，避免安装和操作过程中划伤操作人员，整体结构紧凑，安装后突出安装面的高度不超过35mm，不会在设备外侧形成过大的突出结构，避免人员通行或者物料转运时出现磕碰。

　　在设备选型匹配时，需要先确认被锁紧构件需要的总压紧力，单只这款搭扣的额定锁紧力为800N，如果是尺寸较大的检修门或者密封要求较高的箱体，可以沿门框均匀布置多只搭扣，保证整个密封面的压力均匀，不会出现局部漏缝。另外需要注意安装面的平面度，如果两个安装基座的固定面平面度误差超过0.5mm，会导致搭扣锁紧时出现偏载，长期使用会加速铰接位置的磨损，降低使用寿命，因此安装时需要先对安装面做找平处理，必要时可以加调整垫片补偿安装面的误差。和传统的螺栓锁紧方式相比，这种搭扣的开合效率提升超过10倍，不需要携带扳手等工具，日常巡检、设备维护时可以快速开合，大幅降低运维的时间成本，同时锁紧力的一致性更好，不会因为操作人员的力度差异出现锁紧过松或者过紧的问题。
