手摇式鲜面压制成型设备结构设计

　　这款手摇式面食压制成型器具，核心应用场景覆盖小型餐饮门店、家庭厨房、户外露营餐食制备等非工业量产的面食制作场景，区别于大型电动压面生产线，它无需外接电源，完全依靠手动输入扭矩完成面坯的压延成型，适配没有供电条件的流动摊点、郊野营地等特殊使用环境，也适合对电动设备噪音敏感的小型私房面馆使用。从实际用途来看，它可以完成不同厚度面坯的反复压延，既可以制作意大利面的基底面片，也能压制中式面条、馄饨皮、饺子皮的原料坯体，通过调整面辊间隙就能适配不同面食的厚度需求，不需要额外更换复杂的成型配件，操作门槛极低，没有设备使用经验的人员也能快速上手。

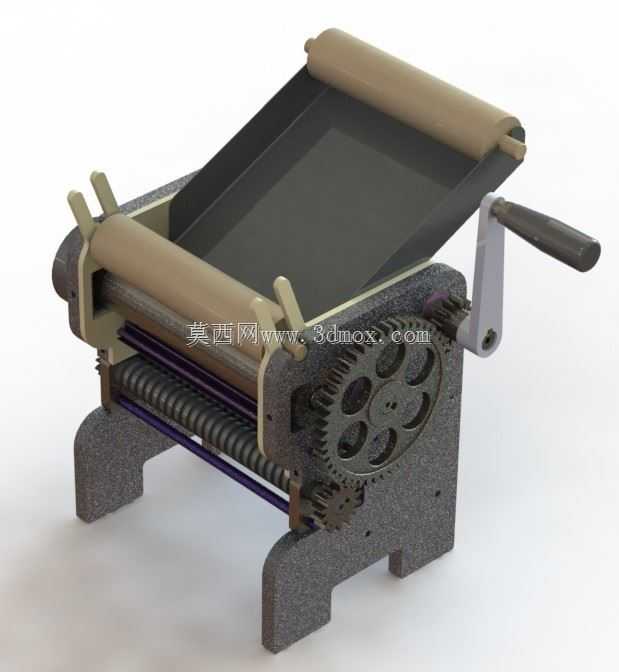

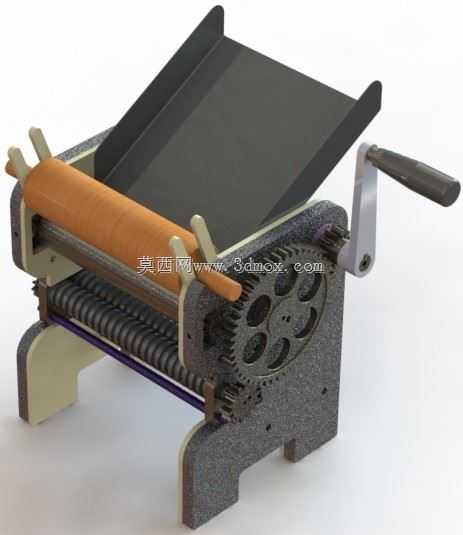

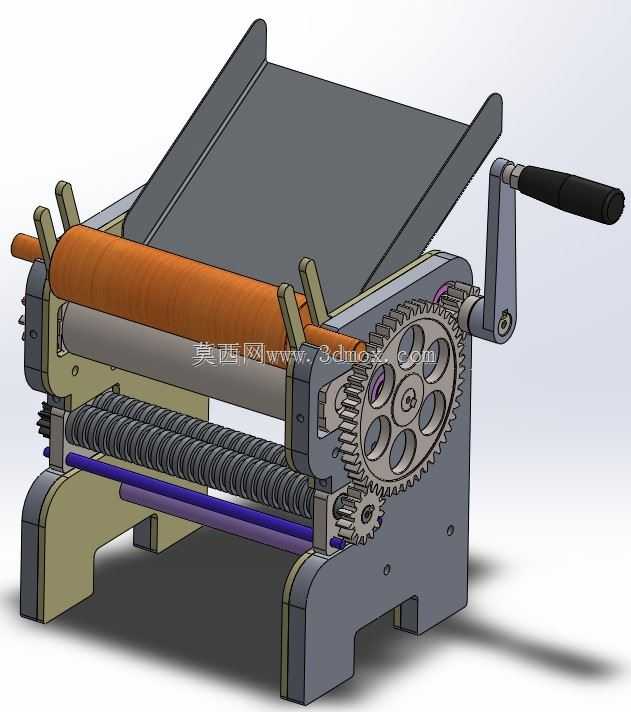

　　从功能特性来看，整机采用纯机械传动结构，没有电控元件，故障点极少，日常维护只需要定期给齿轮啮合部位涂抹食品级润滑脂即可，不需要复杂的检修流程。摇把输入的扭矩通过一组渐开线圆柱齿轮减速增扭，把人手输入的较小扭矩放大到足够挤压面坯的程度，两个平行布置的压辊采用食品级金属材质制作，辊面做了哑光防滑处理，避免压延过程中面坯粘附在辊面上，压辊两端的间隙调节结构采用偏心轴设计，转动调节旋钮就能同步改变两个压辊的间距，调节档位有清晰的卡位反馈，不需要反复校准就能得到厚度均匀的面片。设备上方设置了可翻折的导面托盘，压延过程中可以承托未进入辊缝的面坯，避免面坯垂落沾染台面杂物，托盘翻折后可以减少设备收纳时的占用空间，下方的支架采用立式支撑结构，使用时可以通过夹具固定在木质或者金属操作台边缘，不需要额外的安装基座，收纳时可以直接放入橱柜或者储物箱，不会占用过多储物空间。

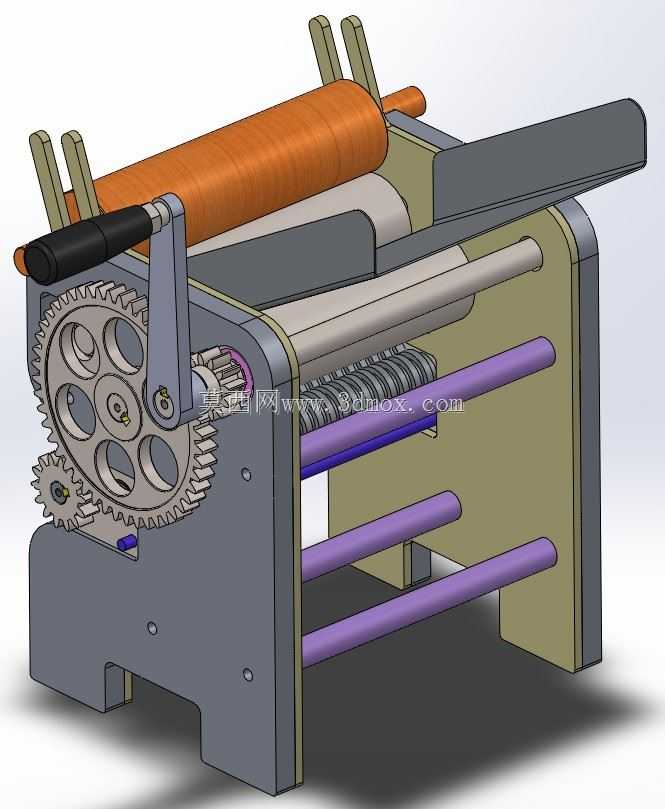

　　从设计思路来看，整机优先考虑手动操作的力反馈合理性，齿轮传动比经过反复校核，保证成年人单手摇动摇把时的输入力在15牛以内，长时间操作也不会产生明显的肌肉酸痛，传动齿轮全部布置在设备侧方的护罩内部，避免操作过程中衣物、手指卷入传动结构，同时也能阻挡面粉、面屑落入齿轮啮合区域，降低清洁维护的频率。压辊的直径设计充分考虑了面坯压延的曲率要求，不会因为辊径过小导致面坯在压延过程中被拉扯断裂，辊面的平行度公差控制在0.02毫米以内，保证压出的面片厚度差不超过0.05毫米，避免出现局部过薄煮制时易烂、局部过厚煮制夹生的问题。设备的所有与食材接触的部件都采用易拆卸结构，不需要专用工具就能拆下压辊、导面托盘进行清洗，避免面屑残留滋生细菌，符合食品接触器具的卫生要求。

　　从外形尺寸与安装边界来看，整机展开后的最大轮廓尺寸为长210毫米、宽180毫米、高260毫米，收纳后翻折导面托盘的高度仅为190毫米，操作台固定时需要预留的安装平面尺寸不小于220毫米×190毫米，夹具的最大夹持厚度为60毫米，可以适配绝大多数常规厚度的家用餐桌、商用操作台。设备工作时摇把的转动半径为120毫米，安装时需要在设备侧方预留至少130毫米的操作空间，避免摇把转动时碰撞周边物品，整机自重约2.3千克，移动搬运时不需要额外辅助，单人就能完成设备的转移、安装、收纳全流程。支架底部的支撑脚做了圆角处理，不会刮伤操作台表面，固定夹具的接触面设置了防滑橡胶垫，既可以增加夹持的稳定性，避免压面过程中设备移位，也能防止夹具夹伤操作台漆面。
