小型精密雾化喷射装置结构设计

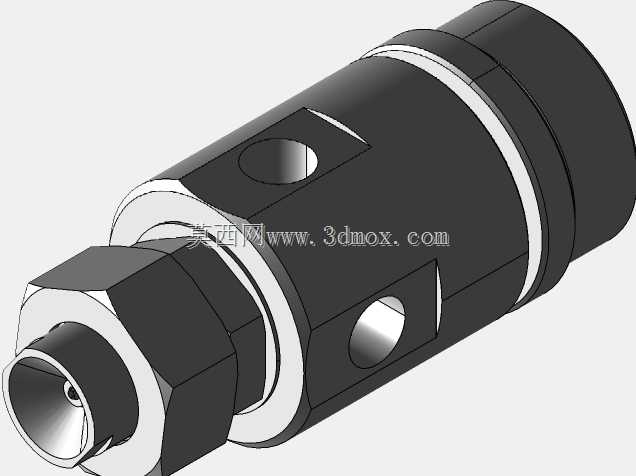

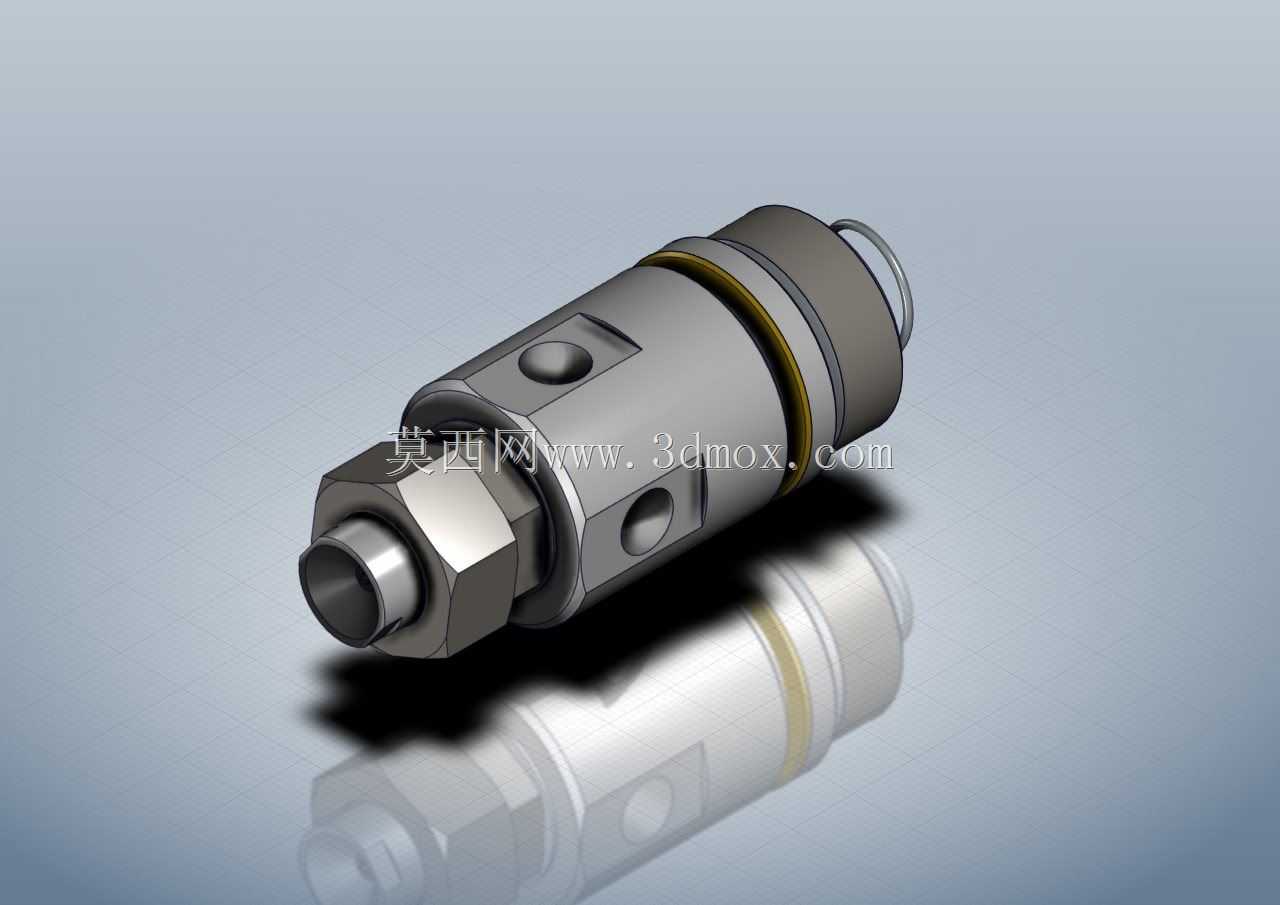

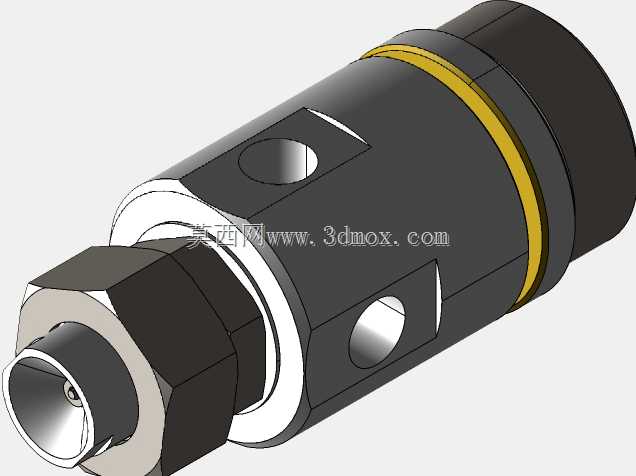

　　这款雾化喷射组件的结构设计，最初是围绕小流量气液混合雾化场景展开的，在实际工业现场，这类组件常被用在小型加湿工位、微量药剂喷涂、实验台蒸发供给这类对雾化粒径均匀度有要求的环节，区别于大流量工业喷嘴，它的核心优势在于能在较低供气压力下实现稳定的微米级雾滴输出，不会出现局部滴液或者雾流偏斜的问题。从结构逻辑上看，整个组件采用同轴嵌套的装配思路，主体外壳采用阶梯轴式的外形设计，一端设置标准外螺纹接头用来连接供液管路，相邻的六角台结构是专门预留的装夹位，方便现场用标准扳手完成拧紧操作，不会因为管壁太薄出现装夹变形的问题。中部的环形密封槽用来放置O型密封圈，安装时可以直接嵌入对应安装面板的预留孔位，靠密封圈的压缩量实现径向密封，

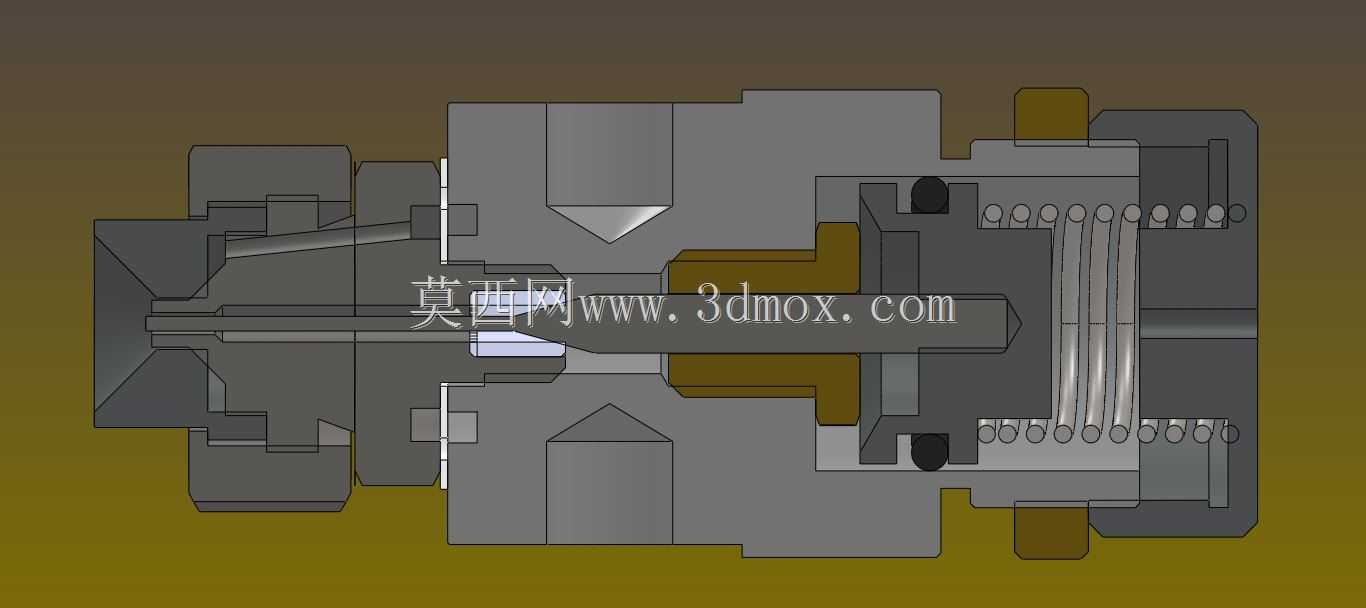

　　不需要额外加装法兰压片，能大幅缩小安装所需的空间占用。尾部的快插挂环结构是为了方便接入压缩空气管路，带拉环的快插结构不需要工具就能完成气管插拔，日常维护更换的时候效率很高。内部流道的设计做了逐级缩径处理，液体从进液口进入后先经过一段稳流腔，抵消供液管路带来的压力脉动，再进入混合腔与侧向进气孔导入的压缩空气充分碰撞，把液体剪切破碎成细小雾滴，最后从前端的喷口喷出。设计的时候特意把进气孔的角度做了倾斜处理，让气流在混合腔内形成旋流效果，既能提升雾化的均匀度，也能避免大液滴直接从喷口流出。外形尺寸上，整个组件的总长度控制在常规小型喷嘴的适配范围内，最大外径不超过20毫米，安装面板的预留开孔直径只需要比主体密封位直径大0.1到0.

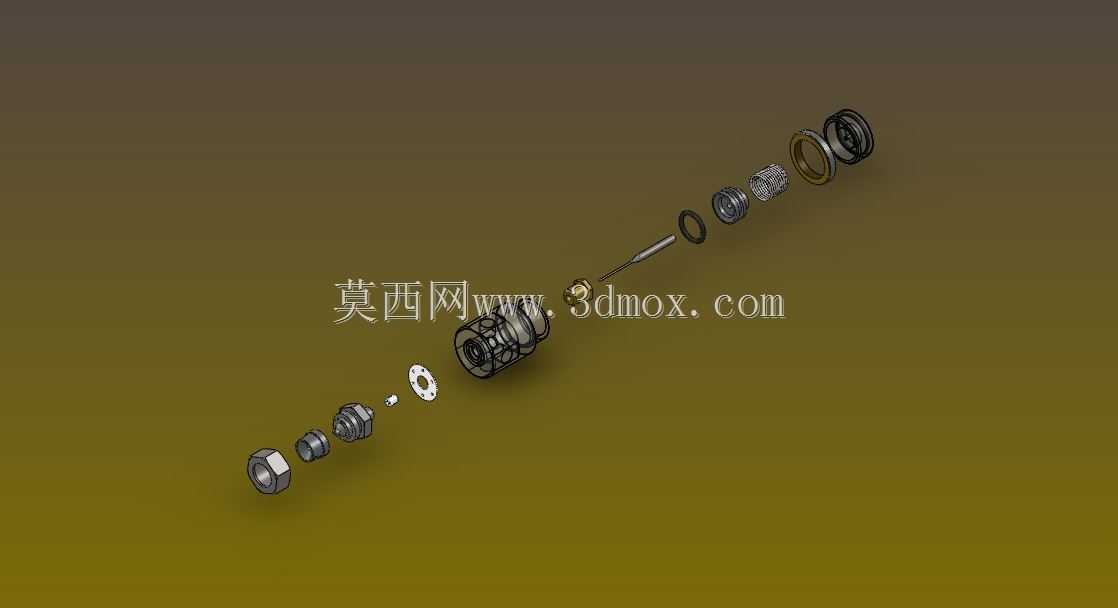

　　2毫米就能顺利装入，安装后突出面板的长度不到30毫米，不会和周边的管路、支架产生空间干涉。在实际选型适配的时候，需要注意供液压力和供气压力的匹配区间，一般供气压力保持在0.2到0.4MPa之间，供液压力略低于供气压力0.05MPa左右，就能获得最佳的雾化效果，如果供液压力过高，会出现雾滴变粗甚至喷液的情况，压力过低则会出现雾化量不足的问题。结构上所有的金属部件都采用了耐腐蚀的材质处理，接触流体的内壁做了光滑过渡，没有直角死角，不容易残留介质结垢，长期使用也不会出现喷口堵塞的问题。组件的所有零件都采用可拆卸式设计，前端的喷口帽可以拧下，方便定期清理内部的积垢，不需要整体更换组件，能降低现场的维护成本。在建模过程中，

　　所有配合面的公差都按照精密机械配合的要求做了预留，密封槽的尺寸严格对应标准O型圈的线径和压缩比，既保证密封效果不会出现泄漏，也不会因为压缩量过大导致装配阻力过大，甚至出现密封圈被剪切损坏的问题。六角装夹位的对边尺寸符合标准扳手的规格，现场不需要定制专用工具就能完成拆装。尾部的快插接口适配常用的4毫米或者6毫米外径的气管，和常规气动管路系统的配件完全通用，不需要单独采购特殊规格的接头。这类雾化组件在实际使用中，除了常规的加湿、喷涂场景，也可以用在小型环境模拟实验舱的湿度调节、精密加工工位的微量冷却润滑，甚至是小型燃烧装置的燃油雾化供给环节，只要调整进气和供液的压力参数，就能适配不同的流量和雾化粒径需求。设计的时候没有采用复杂的异形结构，所有外形都是规则的回转体加少量平面结构，加工的时候可以直接用数控车床一次装夹完成大部分工序，只有侧向的进气孔需要做简单的钻削加工，加工工艺性很好，适合批量生产，不需要复杂的工装夹具就能保证加工精度。
