小型台式振动试验台结构设计

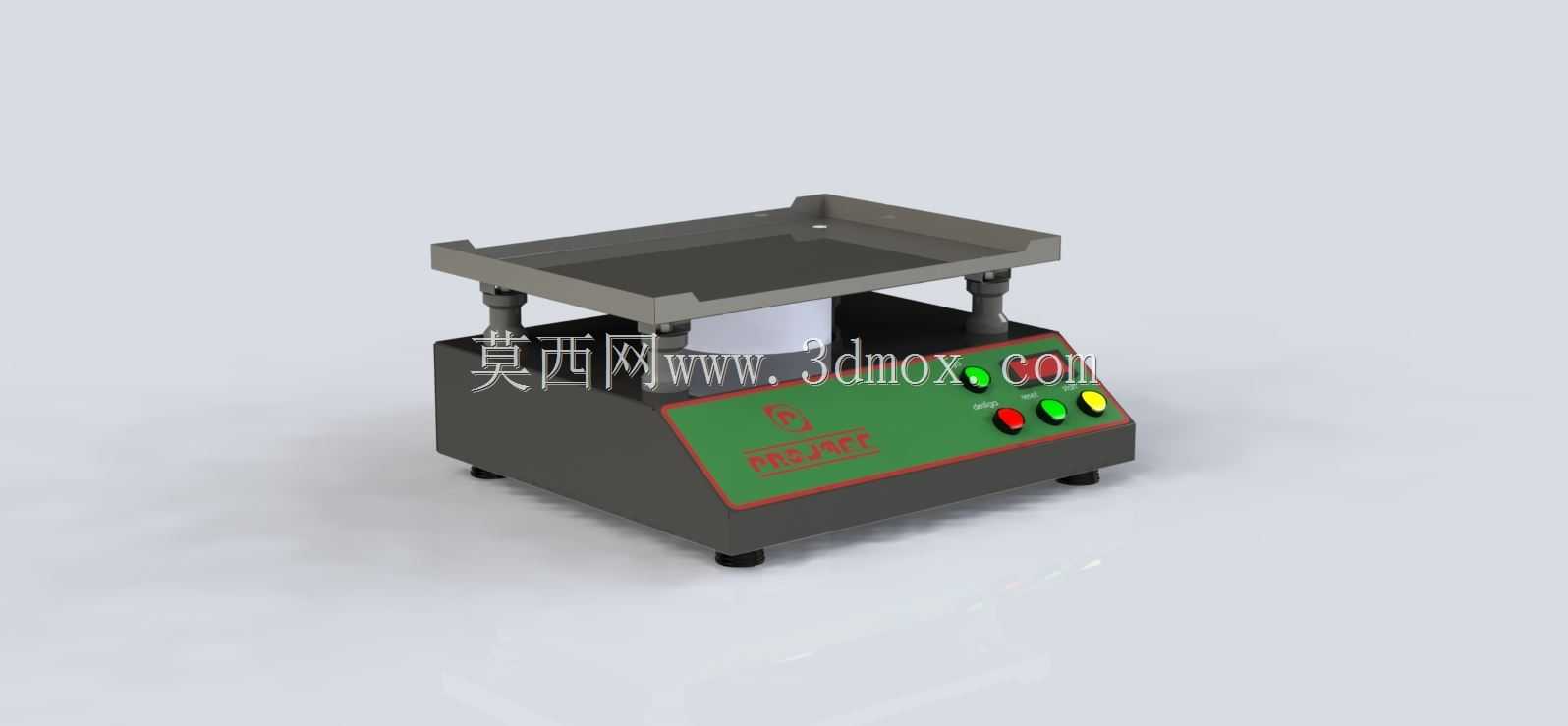

　　这款小型台式振动试验台的三维结构，核心面向实验室小尺寸样件的振动环境模拟测试场景，在电子元器件、小型结构件、精密组件的耐振性能验证环节应用广泛，不少消费电子、汽车小零部件的来料抽检、研发阶段可靠性摸底测试都会用到这类设备，相比大型落地式振动台，它的占地空间更小，部署灵活，不需要专门的重型设备安装基础，普通的稳固实验台面即可放置使用，适配中小批量、多批次的快速测试需求。

　　从结构设计逻辑来看，设备采用下置驱动主体、上置测试台面的分层布局，底部主机箱采用钣金折弯焊接成型的箱体结构，四个底角配置可调式橡胶减震脚，一方面可以调整设备水平度，避免台面倾斜导致测试受力不均，另一方面可以阻隔设备自身振动向安装台面传递，减少振动能量外泄，也能降低设备运行时的共振异响。主机箱正面倾斜布置操作面板，符合操作人员站立操作时的视角习惯，面板上集成了启停控制、振动频率调节、运行状态指示的相关控件，不同功能的按钮采用差异化颜色标识，紧急停止控件采用醒目的红色设计，操作时可以快速识别对应功能，降低误操作概率。

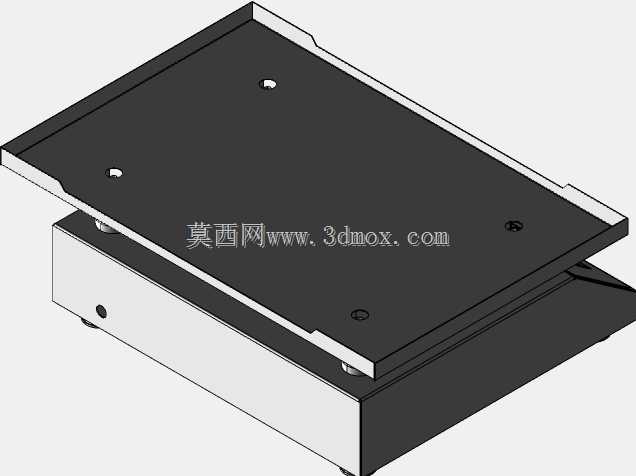

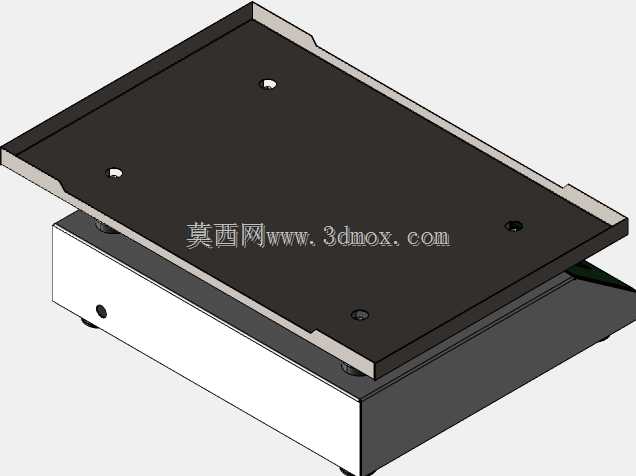

　　上部的测试台面采用带围边的平板结构，围边高度经过适配设计，既可以阻挡测试过程中未固定牢靠的小尺寸样件滑落，又不会过高影响样件的装夹操作，台面表面预留了标准的T型槽安装位，可以搭配通用压块、专用夹具完成不同外形样件的固定，不需要针对每个样件定制专属安装底座，提升了设备的通用适配性。台面与下部主机之间采用四根对称布置的导向支撑柱连接，支撑柱配合直线导向结构，保证台面在振动过程中始终保持水平方向的往复运动，不会出现偏摆、卡滞的情况，四根立柱的安装位置经过受力校核，分布在台面四角区域，即使测试样件的重心不在台面中心位置，也能保证振动输出的均匀性，避免台面单侧受力过大导致导向结构异常磨损。

　　从安装边界尺寸来看，这类台式振动台的整体长宽尺寸控制在较小范围内，主机箱宽度通常在400mm以内，深度在350mm左右，整体高度含台面在300mm上下，测试台面的有效承载面积适配多数小型样件的测试需求，额定承载重量满足常规电子组件、小型结构件的测试载荷要求，不需要额外的吊装设备即可完成设备移位、部署。设备的振动输出方向以垂直方向为主，部分同类型设备可通过调整内部结构实现水平方向振动切换，这款结构的设计重点在于保证振动输出的稳定性，导向柱与主机箱的连接位置采用了加强筋结构，避免长期高频振动导致连接位置松动、结构变形。

　　在细节设计上，操作面板与主机箱的连接采用嵌入式安装，面板边缘做了密封处理，避免测试环境中的灰尘、少量溅液进入箱体内部损坏电气元件；底部减震脚的橡胶材质硬度经过匹配，既可以提供足够的支撑刚度，避免设备运行时出现整体晃动，又能有效吸收高频振动的传导；台面的围边采用可拆卸设计，当测试尺寸稍大的样件时，可以拆除围边拓展台面的可用边界，提升设备的适配范围。这类设备的结构设计不需要复杂的外部配套设施，接通常规工业用电即可运行，非常适合企业研发实验室、质检部门的日常测试使用，三维建模过程中需要重点关注导向结构的同轴度、台面的平面度参数，以及运动部件的干涉检查，保证虚拟装配完成后，各运动部件在全行程内不会出现碰撞、卡滞的问题，同时要预留电气元件的安装空间，保证箱体内部的布线空间充足，避免装配时出现线路挤压、干涉的情况。
