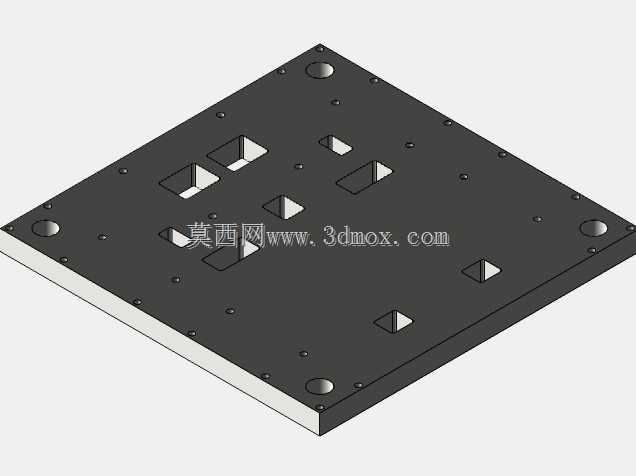

传感器配套方形多孔安装定位基板结构

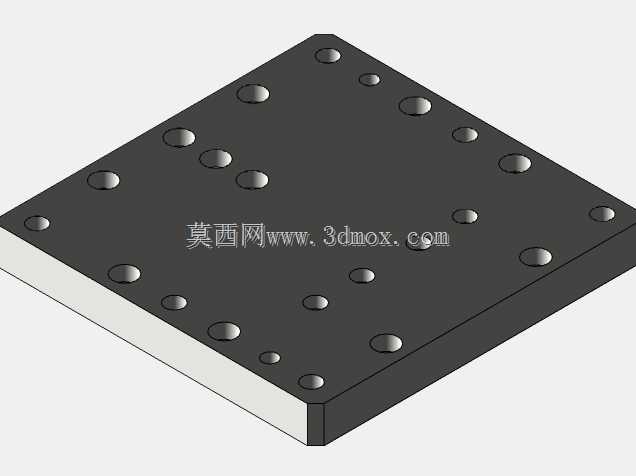

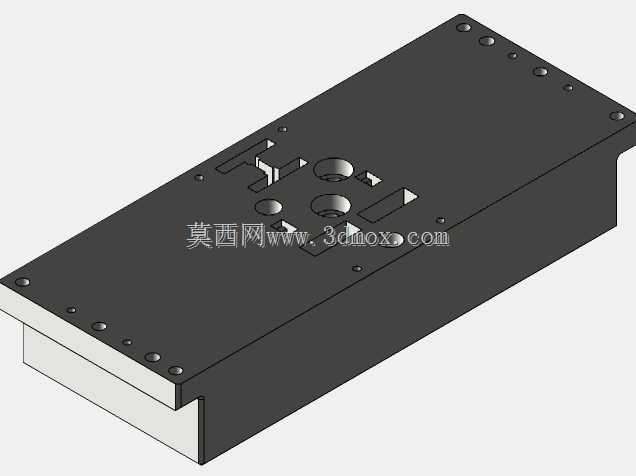

　　在工业传感检测单元的集成部署场景中，这类方形多孔安装基板是传感组件与设备机架之间的核心衔接载体，日常多应用在自动化产线的视觉检测工位、多传感器融合的定位模组、精密检测治具的承载平台搭建环节，承担着固定传感元件、保证检测位姿精度、分散安装应力的核心作用。从结构设计逻辑来看，基板整体采用方形叠层结构，上层为带加工特征的硬质安装面板，下层为缓冲衬垫层，这种叠层设计一方面可以通过上层金属材质保证安装面的平面度与结构刚性，避免长期受载出现形变导致传感元件检测位姿偏移，另一方面下层衬垫可以吸收设备运行过程中传递的微幅振动，降低振动干扰对传感器检测精度的影响，尤其是在光电类、视觉类对振动敏感的传感场景中，这种衬层结构能有效减少误触发、

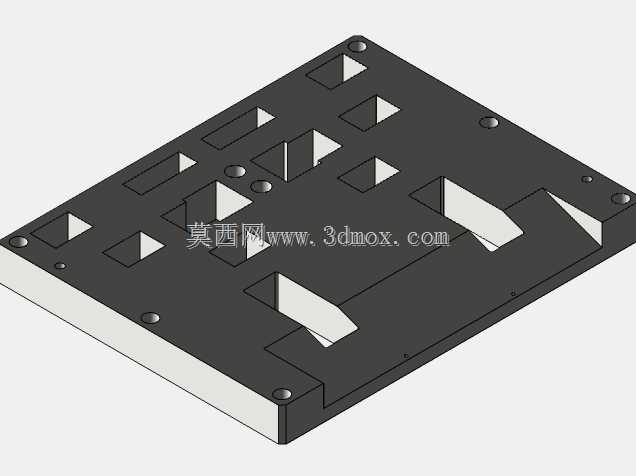

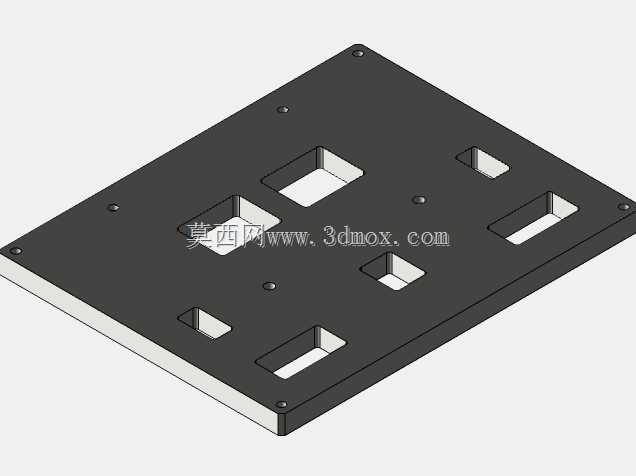

　　检测数据漂移的问题。基板上的开孔分为三类，分别是四角的大直径沉头安装孔、面板边缘均匀分布的小直径固定孔、面板中部的多组异形镂空孔，不同孔位承担的功能完全不同：四角的沉头孔用于将整个基板固定在设备机架或者治具底座上，沉头设计可以让安装螺栓的头部完全没入基板平面，不会突出平面干涉后续传感元件的安装；边缘均匀排布的小直径孔是通用安装孔位，适配不同规格的传感器安装支架、线路固定座的安装需求，孔位间距按照通用工业安装模数设计，不需要二次打孔就能适配多数常规尺寸的工业传感器安装；中部的异形镂空孔是针对特定型号传感元件的让位与固定孔，每个镂空孔的轮廓都对应传感元件的安装凸台或者检测端轮廓，既可以让传感元件的检测端穿过基板到达检测工位，

　　又能通过孔位轮廓限制传感元件的周向转动，不需要额外设计定位销就能完成传感元件的初定位，大幅提升组装效率。从安装边界来看，基板整体为正方形结构，四个边角做了小尺寸倒角处理，避免安装过程中锐角划伤操作人员或者损坏传感线路，整体厚度控制在兼顾刚性与安装空间的合理区间，不会因为过厚占用过多垂直安装空间，也不会因为过薄导致拧紧安装螺栓时出现板面翘曲。在实际选型应用中，这类基板不需要额外做表面处理就能直接使用，板面的平面度公差控制在工业传感安装的通用要求范围内，能保证安装后的传感器检测端面与被测工件的平行度或者垂直度要求，在多传感器并排安装的场景中，统一的孔位模数可以快速实现多个传感器的等间距排布，不需要反复测量定位，大幅缩短产线调试的周期。

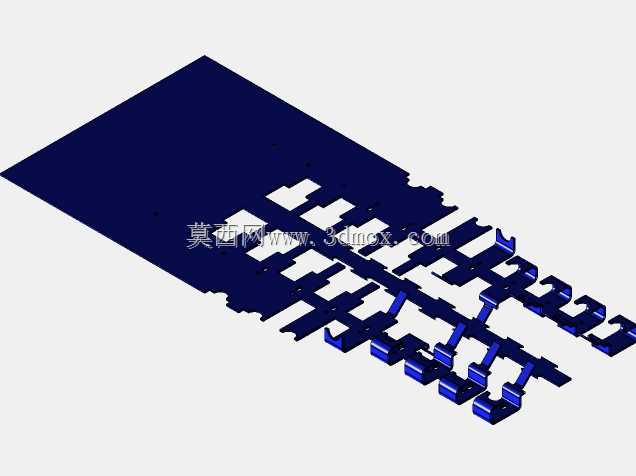

　　在冲压加工环节，这类基板的上层面板采用冲压工艺一次成型，所有孔位的位置精度由冲压模具保证，量产时的孔位一致性好，不会出现人工打孔导致的位置偏差，适合批量配套传感器模组生产使用，中部的异形孔在冲压时同步完成落料，孔边的毛刺经过后续去毛刺处理，不会刮伤传感器的外壳或者连接线路。在实际设备维护场景中，这种标准化的基板结构可以快速完成损坏传感器的替换，不需要重新加工安装板，只需要将故障传感器从对应镂空孔位拆下，更换同型号传感器就能快速恢复设备运行，降低设备停机维护的时间成本。针对不同的安装场景，基板上预留的多余小直径安装孔还可以用于固定走线槽、接线端子等周边配件，不需要额外在机架上打孔固定附属配件，让整个传感检测模组的集成度更高，布线更加规整，减少线路杂乱导致的信号干扰或者线路被运动部件剐蹭损坏的风险。
