20mm玻璃保险丝面板安装式保险座结构

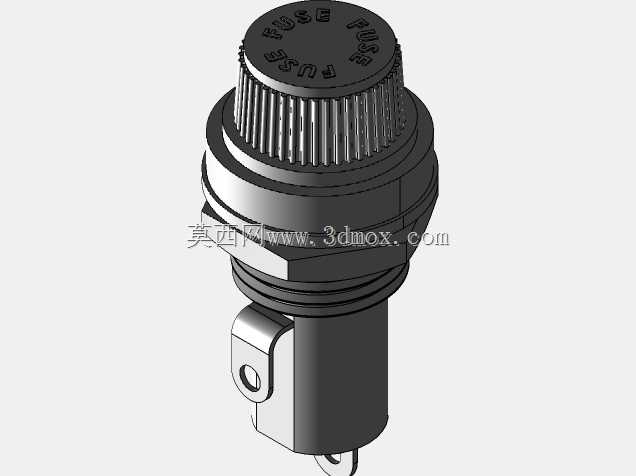

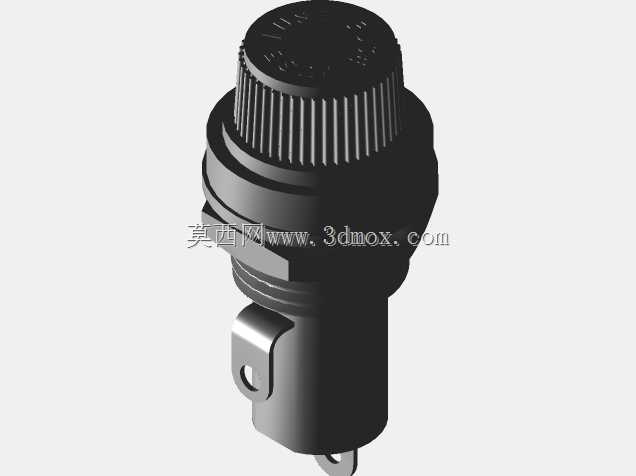

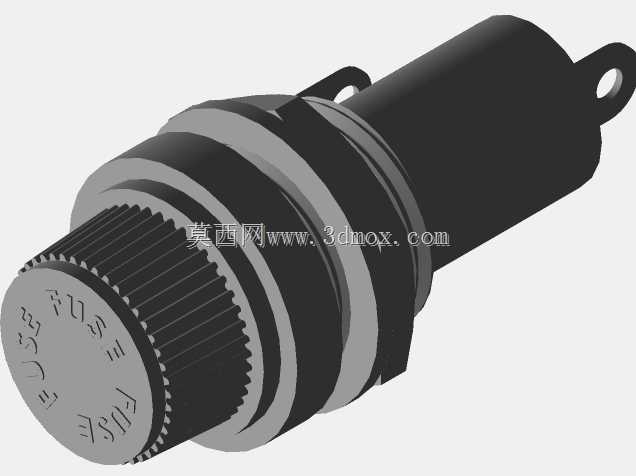

　　在低压配电、工控设备面板、小型机电装置的电路保护环节里，面板安装式保险丝座是十分常见的电路保护载体，这款适配20mm规格玻璃保险丝的安装座，主要承担回路过流保护元件的承载、固定与电路连通作用，当回路电流超过玻璃保险丝额定熔断值时，内置的保险丝会快速熔断切断回路，避免后端精密元器件、线路因过流出现烧毁风险，在小型测试仪器、桌面型工控设备、民用机电装置的面板上都有广泛应用场景。从实际安装适配角度看，这款保险座采用螺纹式面板固定结构，主体安装段带有标准外螺纹，配套锁紧螺母可以从面板后侧完成紧固，适配常规厚度的金属、塑料设备面板，安装开孔为标准圆形尺寸，和同规格的面板按钮、指示灯开孔尺寸保持一致，方便面板加工时统一排孔、减少换刀工序。

　　安装座尾部带有两个带固定孔的接线耳，既可以采用螺丝压接的方式连接导线，也能适配焊片焊接的接线工艺，接线端的结构设计预留了足够的接线操作空间，不会出现导线弯折空间不足导致的接线虚接问题。前端的旋盖外圈做了滚花防滑处理，日常更换保险丝时不需要借助额外工具，徒手就能旋开旋盖完成保险丝更换，旋盖端面压制有清晰的保险丝规格标识提示，避免运维人员更换时错用不符合额定参数的保险丝。从结构设计思路来看，这款保险座的绝缘主体采用耐温绝缘材质，能够承受保险丝熔断瞬间的局部温升，不会出现壳体熔融、漏电的风险，内部的导电接触件采用弹性铜质材料，和玻璃保险丝两端的金属端帽保持稳定的接触压力，长期使用不会出现接触电阻过大、接头发热的问题。

　　安装座的整体外形做了阶梯式限位设计，装入面板开孔后前端的凸缘会贴合面板表面，既可以保证安装后和面板表面的贴合平整度，也能起到轴向限位的作用，避免锁紧时过度旋紧导致壳体开裂。在实际设备选型过程中，这类面板式保险座相比引线式保险座，更适合需要在设备外部直接更换保险丝的应用场景，不需要拆开设备外壳就能完成过流保护元件的更换，大幅降低设备运维的操作难度，同时外露的旋盖部分和设备面板风格保持统一，不会破坏设备面板的整体外观一致性。设计建模过程中，需要重点关注螺纹段的尺寸公差，保证和标准锁紧螺母的配合顺畅，同时要控制滚花部分的纹理深度，既要保证足够的防滑摩擦力，也要避免纹理过深导致的注塑成型缺陷，接线耳的固定孔位置要和主体保持足够的绝缘距离，

　　避免高压回路下出现爬电风险。内部的保险丝容纳腔尺寸要和20mm长度、标准直径的玻璃保险丝完全适配，不能出现腔室过长导致保险丝接触不到位，或是腔室过短导致旋盖无法完全锁紧的问题，接触弹片的折弯角度要经过反复验证，保证装入保险丝后弹片的预压力处于合理区间，既不会因为压力过大导致保险丝端帽被压变形，也不会因为压力过小导致接触不良。在设备面板排布时，这类保险座通常会和电源开关、电源指示灯布置在同一区域，方便操作人员快速识别电路保护元件的位置，安装时要注意接线端和设备内部其他带电部件保持足够的安全间距，避免出现短路隐患。
