GX-16十芯航空插头插座结构设计

　　做设备电气布线的时候，很多人都在面板穿线位置踩过坑——线缆直接过钣金孔，拉扯的时候容易磨破绝缘层，检修拆线要一根根重新压接，户外或者有切削液飞溅的工位，接头位置还容易进灰进水导致接触不良。GX-16十芯圆形连接器，就是针对这类小信号多回路的面板穿线场景做的标准化接插方案，在小型测控设备、传感器集线、工业手持终端、小型机电设备的面板接线位置应用非常普遍。

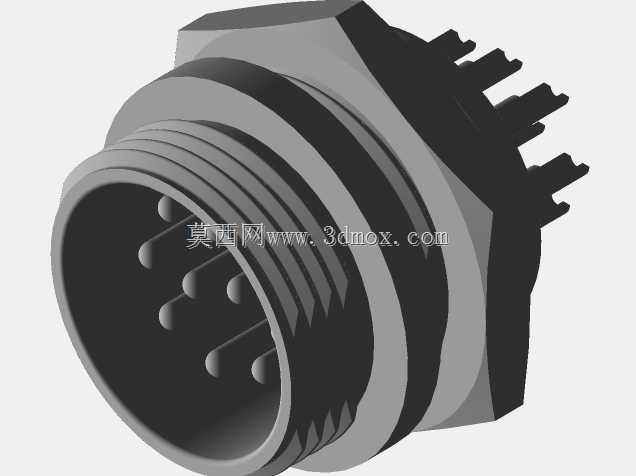

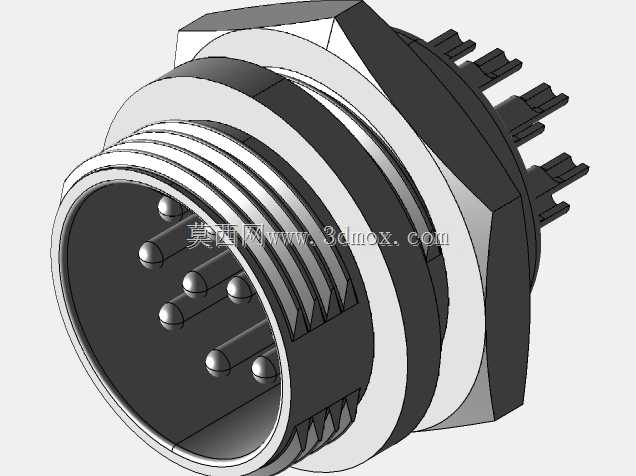

　　从结构设计来看，这款连接器采用后装面板固定的结构，主体外侧带锁紧外螺纹，配套六角薄螺母从面板后侧锁紧，安装时只需要在面板上开对应直径的圆形通孔，不需要加工复杂的定位卡槽，普通钣金冲孔或者塑料面板钻孔就能满足安装要求，安装孔的公差带可以放宽到±0.2mm，对现场加工的精度要求很低，很适合小批量设备改装或者非标设备的快速装配。前端的插合面做了定位止口，和配套插头对接的时候不会出现插针错位的问题，插合之后靠连接螺帽锁紧，抗振动性能比普通的插拔式接线端子好很多，设备移动或者有小幅振动的工况下也不会出现松脱断连的问题。

　　接触件部分采用10芯等圆周排布的插针结构，插针直径适配小信号传输的载流要求，单芯可以承载3A以内的交直流信号或者小功率供电，足够覆盖常规的传感器信号传输、低压控制回路接线、小型执行器的供电接线需求。插针和绝缘体之间做了防松结构，多次插拔之后插针不会出现后退、移位的问题，绝缘体采用耐温绝缘材料，日常工作温度范围覆盖-20℃到85℃，普通工业车间、户外常温设备的使用场景都能覆盖，相邻插针之间的绝缘间隙满足500V耐压要求，不会出现相邻回路击穿短路的问题。

　　尾部的接线端采用焊片式结构，接线的时候可以直接把导线剥头搪锡之后焊接在焊片上，不需要额外压接冷压端子，对于小批量设备装配或者现场维修来说操作门槛很低，焊片的排布和前端插针一一对应，接线的时候可以按照针脚编号对应线号，避免接错线序。尾部预留了装线夹的位置，接线完成之后可以安装橡胶线夹固定线缆，拉扯线缆的时候外力不会直接作用在焊接点上，避免焊盘扯脱导致的断路故障。

　　外形尺寸方面，这款连接器的面板安装开孔直径为16mm，也就是型号里GX-16的命名来源，法兰锁紧之后露出面板前端的长度不到15mm，不会在设备面板外侧突出过多，避免和周边的操作部件、门板结构产生干涉；后侧接线部分的最大外径为22mm，面板后侧预留25mm以上的深度空间就可以完成接线和螺母锁紧操作，对于内部空间紧凑的小型设备来说非常友好。插合之后的整体防护等级可以达到IP55以上，配合尾部的线缆密封套，可以阻挡日常的粉尘飞溅和少量淋水，用在普通的户外小型设备、车间有切削液飞溅的机台侧挂操作盒位置，不需要额外做接头防护结构。

　　在实际选型应用的时候，要注意这款连接器的针脚定义可以根据实际回路需求自定义，10芯的配置既可以走8路开关量信号加2路供电，也可以走差分信号加屏蔽回路，适配不同的接线需求。建模的时候要重点关注几个配合尺寸：面板安装孔和连接器主体的配合间隙控制在0.1-0.3mm之间，既方便安装又不会出现晃动；锁紧螺母的压紧面要做防滑齿结构，锁紧之后不会因为振动松脱；插针的伸出长度要和配套插座的插孔深度匹配，保证插合之后接触可靠，不会出现插针顶死或者接触不到位的问题；绝缘体和金属外壳之间要做定位卡台，装配之后绝缘体不会在外壳内转动，避免针脚错位。很多新手建模的时候容易忽略插合面的倒角结构，实际上插合端的大倒角是为了对接的时候自动导正，哪怕插头和插座有小幅的位置偏差，也能顺着倒角顺利插合，不需要完全精准对位，提升现场接线的操作便利性。另外金属外壳的壁厚设计在1.2mm左右，兼顾结构强度和材料成本，锌合金压铸的外壳可以满足常规的抗摔抗挤压要求，日常装配和维护过程中不小心磕碰也不会出现外壳开裂的问题。
