WAGO款2路4触点KNX总线接头结构

　　在智能楼宇控制的KNX总线布线场景里，这类带WAGO结构的2路4触点接头是现场施工里绕不开的基础连接件，不同于普通弱电接线端子，它需要同时满足总线信号传输的稳定性、现场接线的操作效率，以及长期埋装在墙内接线盒里的结构可靠性，很多刚接触KNX系统的结构工程师容易把它当成普通接插件建模，忽略实际安装时的边界干涉问题，最后出的模型导到装配体里要么和86型接线盒的内壁卡滞，要么和总线线缆的弯曲半径冲突，现场穿线时根本装不进去。从实际使用场景来看，这类接头主要用在智能照明、遮阳控制、暖通自控的KNX总线分支节点上，一端接入总线主干线缆，另一端分出2路支路连接面板传感器、执行器模块，4个触点分别对应KNX总线的正负电源以及正负信号回路，

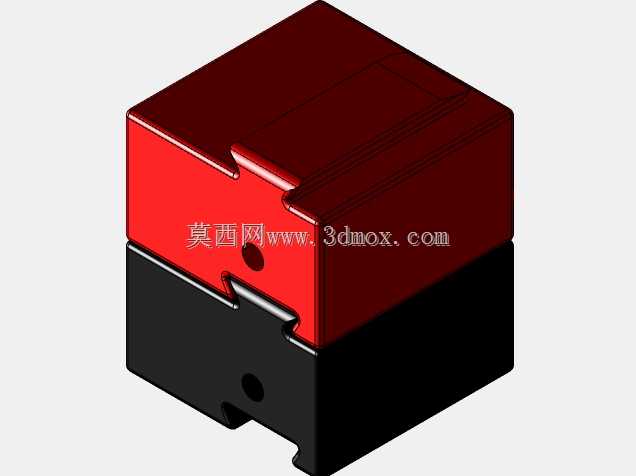

　　触点的排布间距严格遵循KNX协议的电气间隙要求，避免强电串扰时出现信号丢包的问题。建模时最先要敲定的是上下分壳的卡扣结构，图里的红黑分壳不是单纯的配色区分，上壳的红色部分是绝缘阻燃的PC材质，对应触点的安装腔，下壳的黑色部分是带线缆固定结构的底座，两个壳体的拼接处做了错位的止口设计，不是简单的平面对接，这种结构一方面是防止现场装配时上下壳装反，另一方面是拼接后形成连续的密封缝隙，阻挡装修时的水泥灰尘、腻子粉掉进触点腔里造成接触不良。很多新手建模时会把卡扣做成对称结构，实际生产里这种不对称的止口加侧卡扣的设计，能让装配工人不用看标识就能盲装，单节点的接线效率能提升近40%。再说到安装边界，这类接头的整体外形是方正的立方体结构，

　　边角做了R2的圆角处理，不是尖锐直角，这个圆角不是为了美观，是为了在穿入86型暗装接线盒的时候，不会刮伤线缆的绝缘层，整体的宽度控制在18mm以内，高度不超过22mm，这个尺寸是经过多轮现场验证的——一个标准86接线盒里最多可以并排装入3个同规格的KNX接头，同时预留出总线线缆10mm的弯曲半径，不会出现盒盖盖不上的问题。接头侧面的两个圆形定位孔，是用来配合接线盒里的安装导轨做预固定的，孔的直径是3.2mm，对应M3的自攻螺丝，孔位的中心距严格对齐通用KNX模块的安装孔距，不需要额外打孔就能直接固定在标准导轨上。触点部分的结构参考了WAGO的弹簧夹持设计，不需要拧螺丝，把剥好长度为7mm的总线线芯直接插入接线孔，内部的弹簧片就会自动压紧线芯，哪怕是单股硬线或者多股软线都能可靠夹持，抗拉力能达到30N以上，满足建筑布线里的线缆拉伸要求。建模的时候要注意接线孔的入口处做了喇叭口导向，角度是15度，现场施工时哪怕光线不好，工人也能快速把线芯插进孔里，不会出现线芯抵在壳体外壁上的情况。上下壳的卡扣配合量留了0.2mm的过盈量，既不会因为过盈量太大导致装配时壳体开裂，也不会因为间隙太大出现壳体松脱、触点移位的问题，壳体的外表面做了细微的磨砂纹理，不是光面，一方面是注塑时减少缩水痕的出现，另一方面是施工人员戴着手套操作时不会打滑。在实际的系统布线里，这类接头的绝缘耐压要求能达到AC400V，虽然KNX总线的工作电压只有30V，

　　但现场布线时难免会和220V强电线槽近距离并行，足够的绝缘间隙能避免强电击穿造成的总线设备损坏。建模时还要注意内部的触点安装槽的定位筋，每个触点槽都有独立的分隔筋，厚度0.8mm，把四个触点完全隔离开，哪怕触点因为长期使用出现氧化打火，也不会串到相邻的触点上造成总线短路。很多人做这类接插件模型时只做外形，忽略内部的分隔筋结构，导给模具厂开模的时候还要反复改结构，耽误项目进度。另外，接头底部的出线槽做了不同直径的卡位，分别适配直径4mm到6mm的KNX专用总线线缆，卡入后能拉住线缆的外护套，不会因为外力拉扯直接把线芯从触点上拽脱，这个卡位的弧度是和线缆外经完全匹配的，没有尖锐棱角，长期受力也不会割破线缆外护套。从结构设计的思路来说，这个接头没有多余的复杂结构，所有的外形特征都是为了现场安装效率和长期使用可靠性服务的，没有为了造型做多余的曲面，方正的外形也能最大化利用接线盒里的有限空间，毕竟建筑里的暗装接线盒空间非常局促，任何多余的凸起结构都可能造成安装干涉。在做三维建模的时候，要特别注意各个配合面的公差带，壳体的注塑公差取MT5级，卡扣的配合公差取H7/h6，保证批量生产时的装配一致性，不会出现有的壳体卡得太紧、有的太松的情况。触点的材料用锡磷青铜，表面镀锡，建模时要预留出触点的弹片变形空间，大概0.5mm的活动量，保证线芯插入时弹片能顺利张开，插入后能提供足够的夹持力。
