DIN导轨式设备组装塑料安装盒结构

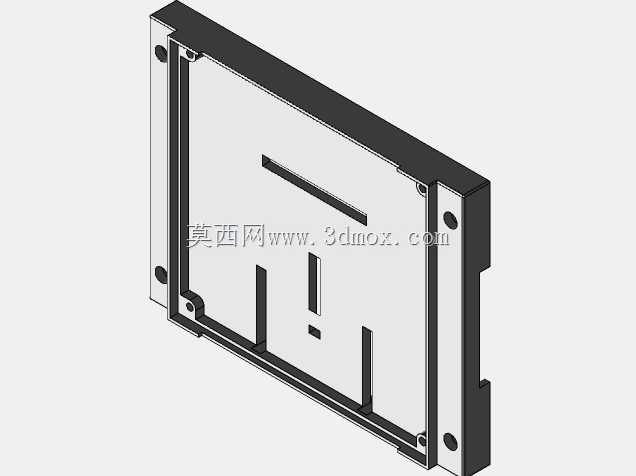

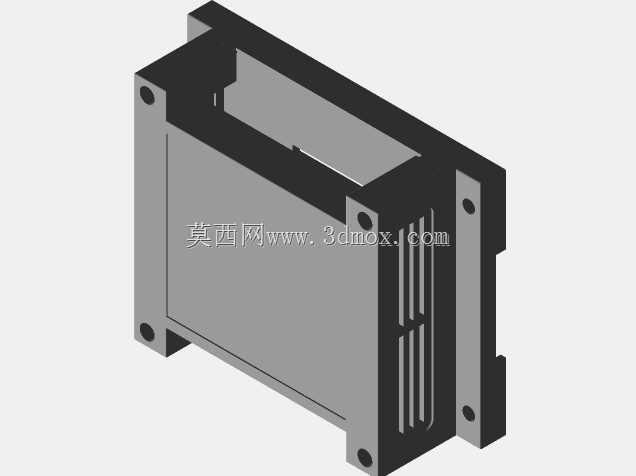

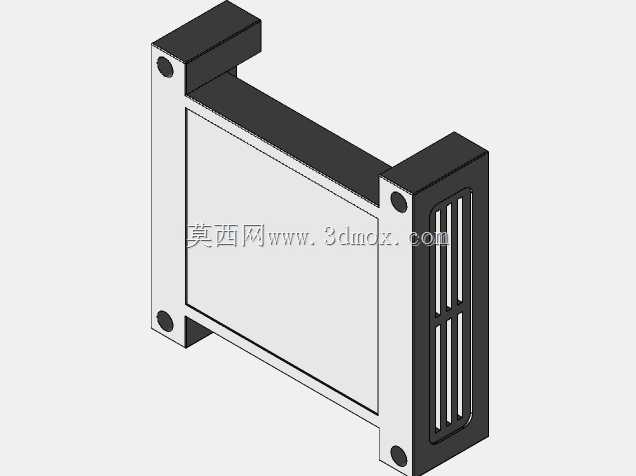

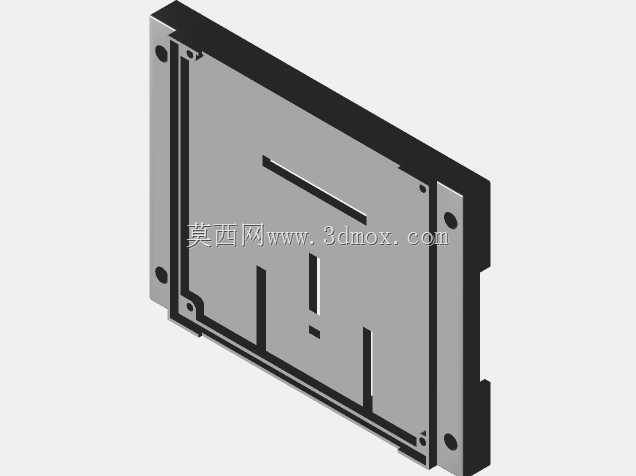

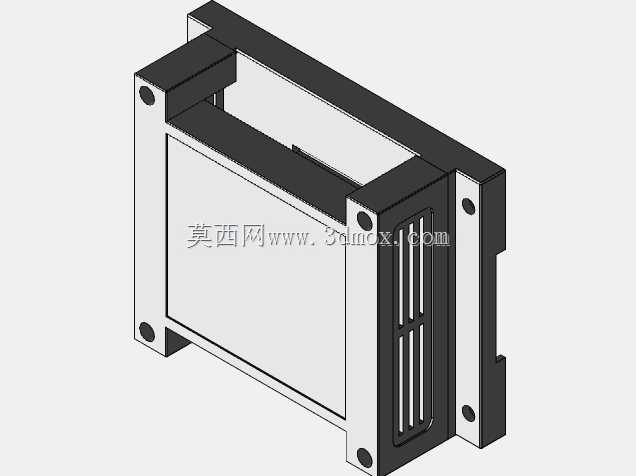

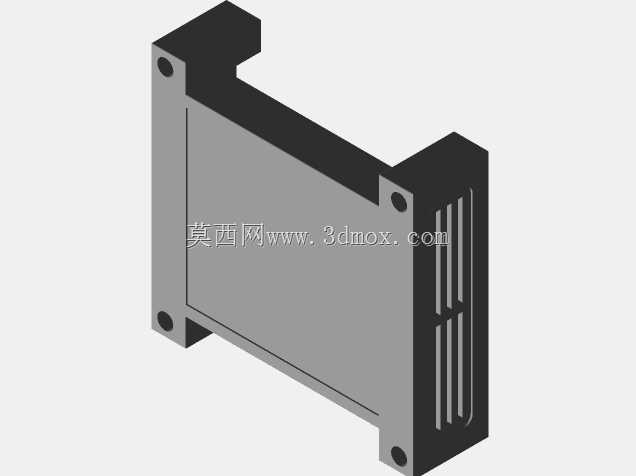

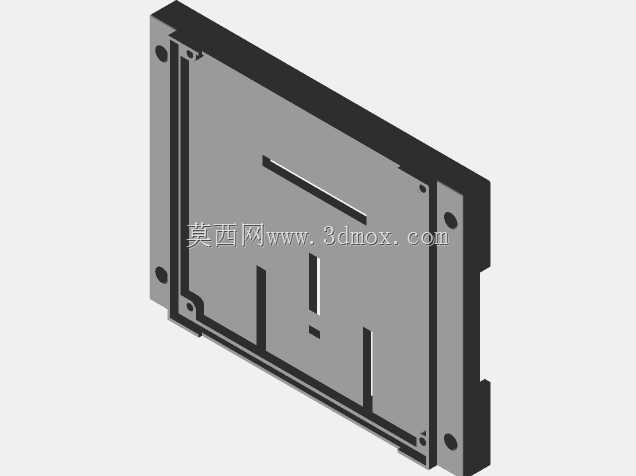

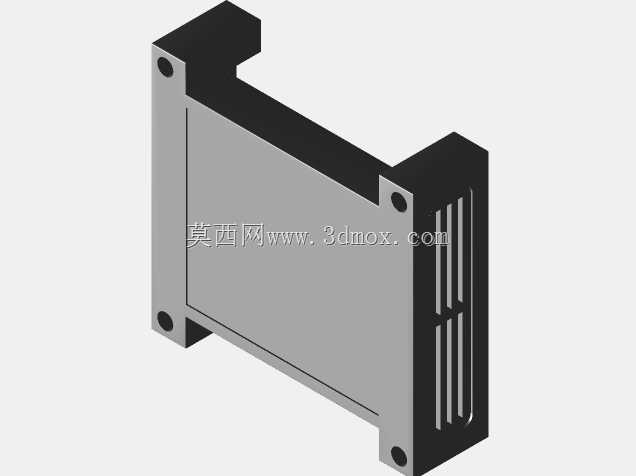

　　做工业控制类设备的结构设计久了，对这类DIN导轨安装的塑料盒再熟悉不过，很多现场分布式采集、小型信号转换类的板卡，最后都要找适配的导轨安装外壳来做集成，不用单独开模做定制壳体，能省掉不少前期验证阶段的成本和周期。这款安装盒的结构完全贴合标准DIN导轨的安装逻辑，背部的卡扣结构做了适配35mm标准导轨的卡槽设计，现场安装的时候不用额外打孔固定，直接把盒体对准导轨上沿卡入，再把下卡扣压到位就能牢牢固定在电控柜的导轨排上，后期维护拆卸也只需要用一字螺丝刀拨开底部的弹性卡扣就能取下，比螺丝固定的壳体在柜内作业效率高很多。从结构细节来看，盒体采用上下扣合的拼接方式，侧边预留了穿线的槽位，不管是侧面引出的传感器接线，还是正面需要预留的指示灯、

　　拨码开关开孔位，都给后期二次加工留足了平面空间，不会因为壳体表面的加强筋或者异形结构影响面板元件的布置。盒体四周的安装孔位是内嵌式的铜嵌件设计，不是直接在塑料柱上攻丝，多次拆装盒盖也不会出现滑牙的问题，这点在需要频繁开盖调试板卡的场景下非常实用，很多廉价塑料盒用自攻螺丝固定，拆个两三次塑料柱就开裂，根本没法在工业现场长期使用。考虑到柜内的安装空间，这款壳体的宽度做了紧凑化设计，在导轨上并排安装的时候不会和相邻的模块产生干涉，前后的深度尺寸也控制在常规低压电控柜的安装深度范围内，不会因为壳体突出太多影响柜内的线槽布置或者柜门关闭。壳体的边角都做了圆角过渡，没有尖锐的飞边棱角，在柜内布线的时候不会刮破导线的绝缘层，

　　这点细节很多非工业级的塑料外壳都没考虑到，现场施工的时候很容易留下安全隐患。从材料选型的角度，这类壳体一般用ABS或者PC+ABS混合材质，兼顾了结构强度和绝缘性能，在柜内-20℃到60℃的常规工作温度范围内不会出现脆裂或者软化变形的问题，表面的哑光处理也不容易在车间多尘环境下积灰，日常维护的时候用干布擦拭就能清理干净。设计这类导轨安装盒的时候，最核心的是要平衡内部安装空间和外部安装尺寸的关系，内部要留足PCB板的安装柱位，对应不同尺寸的通用板卡做可适配的安装孔，同时外部尺寸要符合工控行业的常规模数，这样用户在做柜内布局的时候能和断路器、端子排这些标准元件统一规划排布，不会出现尺寸突兀没法对齐的问题。

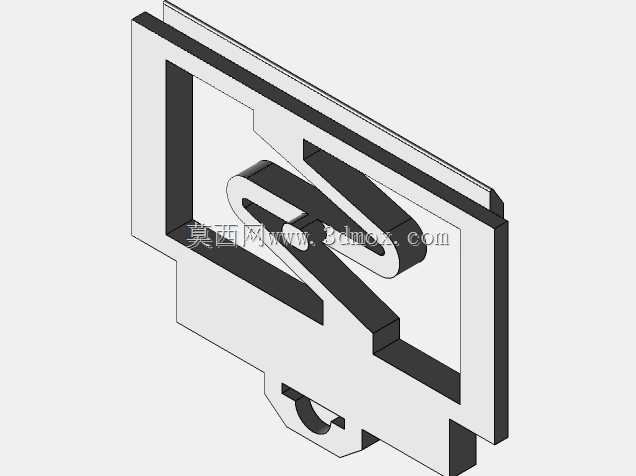

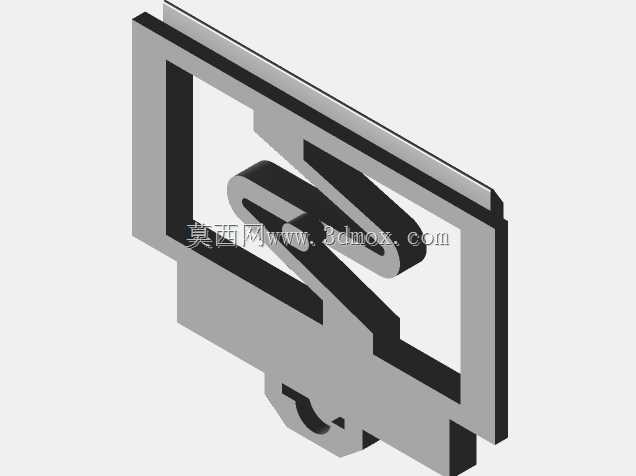

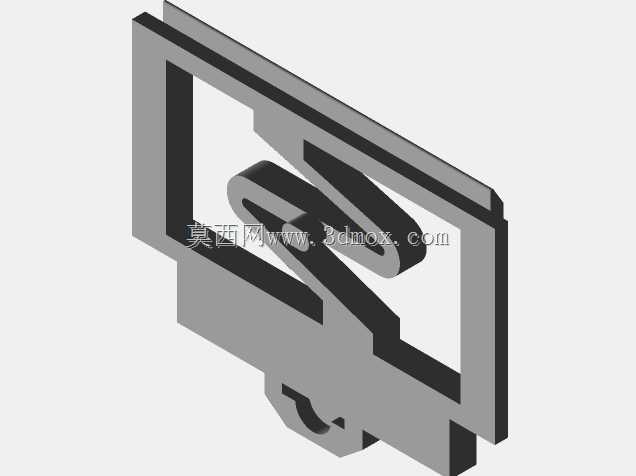

　　另外盒体的拼接缝隙做了错位止口设计，能阻挡大部分柜内的浮尘进入壳体内部，虽然不是完全密封的防护等级，但应对普通工业电控柜内的环境完全足够，不用额外做密封结构就能保护内部的电路板不受积灰影响导致短路。很多做小型传感信号转换、总线通讯模块的工程师，在样机阶段都会优先选这类成熟的导轨塑料盒，不用把精力花在外壳的开模和结构验证上，只需要根据自己的板卡尺寸选对应规格的壳体，加工好面板的开孔就能快速做出可现场安装的成品，不管是小批量试产还是项目临时改造，都能大幅缩短交付周期。这款壳体的安装卡扣做了加强筋设计，长期卡在导轨上不会因为塑料蠕变出现松动脱落的问题，哪怕是在有轻微振动的设备旁的电控柜里使用，也能保持固定的可靠性，不会因为振动导致盒体移位扯动内部接线。
