无螺纹螺旋压紧式C型夹钳结构设计

　　这款无螺纹螺旋压紧式C型夹钳，是手动工装夹具领域里针对轻载快速装夹场景开发的实用结构，和常规带螺纹传动的G型夹不同，它的压紧动作不需要反复旋拧螺杆来调整行程，在小批量工件装夹、工位临时固定、薄壁件加持作业里能大幅减少操作耗时。从实际应用场景来看，这类夹钳常出现在钣金划线工位、小型零件粘接装配台、木工临时拼合作业、实验室样件固定台，甚至是户外管线临时固定作业中，因为没有外露的传动螺纹，不会像传统螺旋夹那样在多粉尘、多木屑的作业环境里出现螺纹卡滞、积屑咬死的问题，日常维护只需要定期给旋转压头的接触面加注少量润滑脂即可，不需要清理螺纹缝隙里的嵌塞杂物。

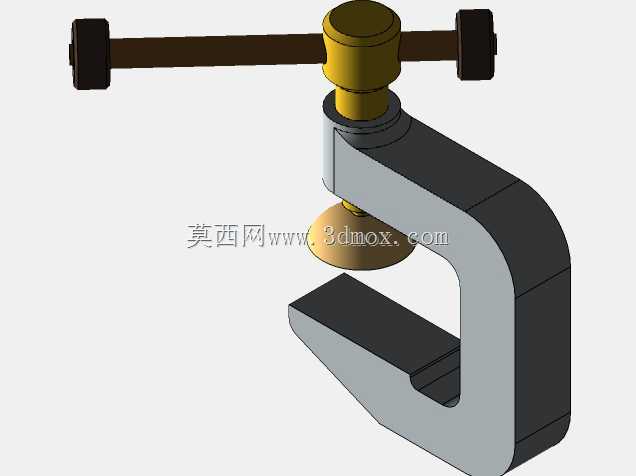

　　从功能特性上拆解，它的C型架体采用整体式弯折成型结构，开口深度和开口高度的比例经过了受力优化，架体的截面厚度从压头安装位到下支撑臂做了渐变过渡，靠近受力支点的位置截面更厚，能抵消夹紧作业时架体产生的张开形变，避免夹装过程中工件滑脱。顶部的操作横杆采用贯穿式安装，和中心压紧轴的配合是间隙配合，不需要额外的紧固件锁死，操作人员可以根据需要的压紧力大小，随意调整横杆的伸出长度，需要大压紧力的时候把横杆两端调长，借助更长的力臂降低操作力度，需要狭小空间操作的时候把横杆推到最短，避免和周边工装产生干涉。

　　设计思路上，这款夹钳没有采用传统的螺纹传动来实现压紧进给，而是利用中心轴和架体安装孔之间的偏心摩擦结构实现下压锁止，下压的时候只需要把压头贴住工件表面，扳动横杆旋转一定角度就能完成锁紧，松开的时候反向扳动即可快速抬起压头，相比传统螺旋夹需要旋转十几圈才能完成开合的操作，整个装夹动作的耗时能缩短70%以上。压头底部采用了球面接触的黄铜压垫，黄铜材质的硬度比常见的钢材、铝材工件更低，夹紧的时候不会在工件表面压出明显的压痕，球面结构可以自适应不同倾斜角度的工件表面，即使夹装的工件表面和夹钳下支撑面存在小角度偏差，压垫也能自动贴合，不会出现点接触压伤工件或者夹紧力不足的问题。

　　从安装边界和尺寸适配的角度来说，这款夹钳的下支撑臂是平直结构，不需要额外的安装固定座，直接放置在工作台面就可以使用，也可以根据工位需要，在支撑臂上加工安装孔，把夹钳整体固定在专用工装台面上作为常驻夹紧机构使用。架体的开口尺寸适配常规100mm以内厚度的工件夹装需求，横杆的总长度控制在200mm左右，单人单手就可以完成操作，整体重量控制在1kg以内，方便操作人员在不同工位之间转移携带。和传统带螺纹的C型夹相比，它的整体结构没有细小的易损零件，所有部件都是一体式机加工或者冲压成型，长期使用不会出现螺纹滑牙、传动失效的问题，即使在频繁装夹的流水工位上，使用寿命也比同规格的传统螺旋夹高出数倍。在实际选型适配的时候，需要注意它的压紧力上限相比同尺寸的螺纹传动夹钳略低，更适合轻载装夹场景，不适合用于大吨位的重型工件夹紧作业，压头的黄铜垫属于易损件，长期使用出现磨损凹陷之后可以单独更换，不需要整体报废夹钳，能有效降低工装的长期使用成本。
