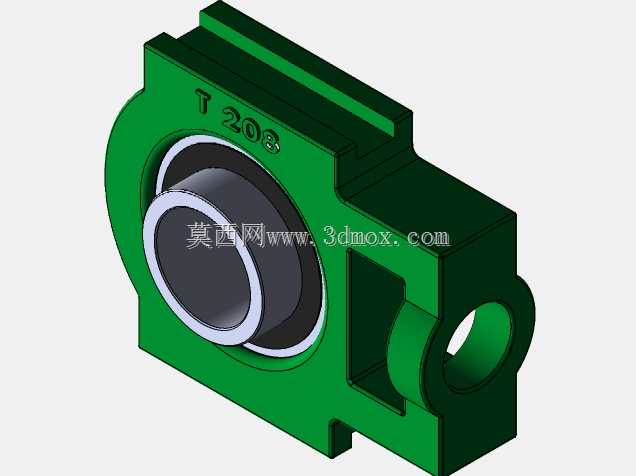

T208规格40毫米孔径带座轴承结构

　　在常规输送线、轻工包装设备以及中小型农机的传动布局中，这类带滑道的T型带座轴承是极为常见的径向支承部件，核心作用是为旋转轴提供稳定的径向支撑，同时依托座体自带的滑槽结构，实现轴系安装位置的微调，适配皮带张紧、安装误差补偿这类实际装配需求。从结构设计逻辑来看，该部件采用轴承内嵌座体的集成式设计，座体为铸铁材质的一体式铸造成型结构，主体安装面为带滑槽的平板结构，滑槽沿座体长度方向贯通，安装时可通过穿过滑槽的螺栓调整座体在安装机架上的固定位置，无需额外加工长孔即可实现±15mm左右的位置调整量，对于需要定期张紧传动带的输送辊道、风机轴系而言，这种结构能大幅降低后期维护的调整难度。座体的轴承容纳腔为同心镗孔加工，

　　与外球面轴承的外圈采用过渡配合，轴承内孔为40毫米直径，适配公称直径40mm的光轴安装，内圈带有顶丝结构，安装时可通过拧紧顶丝实现轴承内圈与轴的周向固定，无需额外配置轴肩、锁紧螺母等轴向定位零件，简化轴系的加工与装配流程。从安装边界尺寸来看，座体总高度约为110mm，滑槽中心距为89mm，滑槽宽度适配M12规格的安装螺栓，侧部的注油孔直通轴承容纳腔，可在不拆卸轴承的情况下完成润滑脂加注，延长部件的维护周期。实际应用中，这类轴承座常成对布置在传动辊的两端，通过调整两侧轴承座的滑槽位置，保证辊道的水平度以及传动皮带的张紧力均匀，避免出现皮带跑偏、轴系偏载导致的轴承早期磨损问题。设计建模过程中，

　　需要重点保证轴承容纳腔与安装滑槽的平行度公差，若两者平行度超差，会导致轴系安装后出现别劲现象，转动阻力增大，同时要注意座体加强筋的布局，在轴承腔外侧与滑槽连接位置设置过渡圆角，避免应力集中导致座体在受冲击载荷时出现开裂。不同于标准立式轴承座的固定安装方式，这种T型滑槽式座体的安装面为通槽结构，建模时需要还原滑槽的拔模斜度以及铸造圆角，还原真实铸件的工艺特征，同时轴承部分的密封结构、内圈顶丝孔的细节也需要准确还原，方便后续装配时做干涉检查。在设备选型阶段，需要根据轴的径向载荷大小核算座体的承载能力，该规格轴承座的额定动载荷约为25kN，能够满足大部分中小型传动设备的支承需求，对于冲击载荷较大的工况，

　　可选用球墨铸铁材质的座体替代普通灰铸铁，提升部件的抗冲击性能。安装过程中需要注意，调整座体位置时要保证两侧轴承座的同轴度，避免轴出现弯曲应力，紧固滑槽螺栓时要采用对角紧固的方式，保证座体与安装机架的贴合面均匀受力，防止座体安装后出现变形，影响轴承的旋转精度。日常维护时，可通过侧部的注油孔每三个月补充一次锂基润滑脂，及时清理滑槽内的积尘与杂物，保证调整时座体能顺畅滑动，避免锈死导致后期无法调整张紧量。
