工业离心式西洛通风机结构设计

　　在工业厂房通风、暖通空调系统送风、工艺设备排风这类场景里，离心式通风机的应用占比一直不低，西洛型通风机作为前向多翼离心风机的典型结构，其风压特性适配多数中低压送风的工况需求。从结构设计逻辑来看，这款风机采用蜗壳式流道设计，进风口采用收敛式法兰接口，能够保证气流均匀进入叶轮区域，减少进气端的涡流损失，叶轮部分采用多翼式前弯叶片布局，相比后弯叶片叶轮，相同转速下能获得更高的出口风压，适合管路阻力稍大的通风系统。

　　从安装边界来看，该风机的出风口采用方形法兰连接结构，法兰面预留了均匀分布的螺栓安装孔，可直接与通风管道的配对法兰对接，安装时需要注意法兰面的密封垫铺设，避免送风段出现漏风损失；进风口侧同样设置了法兰连接位，可根据现场工况选择对接进风管道或者加装防护网罩，防止杂物被吸入叶轮造成叶片损伤。设备的蜗壳部分采用钣金折弯焊接成型，侧板与蜗板的拼接处做了满焊处理，保证流道的气密性，蜗壳的支脚结构预留了地脚安装孔，安装时需要保证基础平面的水平度，避免设备运行时出现额外的振动应力。

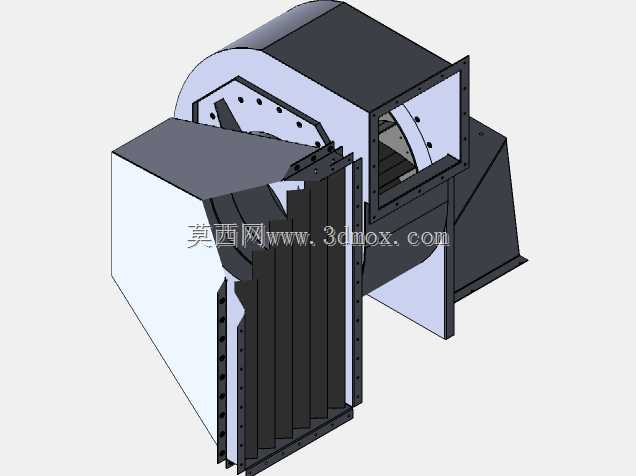

　　实际使用过程中，这类风机常被用在车间岗位送风、设备散热排风、建筑消防排烟补风等场景，设计时需要匹配管路系统的阻力曲线，选择合适的叶轮转速与电机功率，避免出现工况点偏移导致的风量不足或者电机过载问题。从三维建模的角度来看，该模型完整还原了风机的内部流道结构、叶片排布角度、法兰安装孔位以及蜗壳的型线曲率，结构设计人员可以直接参考该模型进行管路对接设计，也可以在此基础上调整叶片数量、蜗壳宽度来适配不同的风量风压需求。

　　叶轮部分的叶片与前后轮盘的连接采用铆接结构设计，建模时还原了铆接位的凸台结构，实际生产中这种连接方式的结构强度足够应对中低压风机的运行转速，同时比焊接结构的生产效率更高。风机的检修侧预留了可拆卸的检修门结构，通过螺栓与蜗壳主体连接，日常维护时可以拆开检修门清理叶轮上附着的粉尘，检查叶片的磨损情况，不需要完全拆解风机与管道的连接，降低了后期维护的工作量。

　　在外形尺寸的设计上，这款风机的整体结构紧凑，蜗壳的宽度尺寸控制合理，适合安装在空间受限的设备夹层或者吊顶内部，出风口的方向可以根据安装需求调整蜗壳的旋转角度，适配不同方向的管道走向，建模时也保留了蜗壳角度调整的装配基准，方便设计人员根据现场安装条件调整出风方向。需要注意的是，这类风机运行时会产生一定的振动，安装时需要在支脚与基础之间加装减震垫，进出风口与管道连接时建议采用软连接结构，避免振动传递到管路系统产生额外的噪音。

　　从流道设计的细节来看，蜗壳的型线采用对数螺旋线设计，能够保证气流在蜗壳内匀速扩压，减少流动过程中的阻力损失，进风口的导流罩与叶轮进口的间隙控制在合理范围内，间隙过大会导致回流损失增加，间隙过小则容易出现运行时的刮擦问题，建模时也准确还原了这个配合间隙，方便结构设计人员核对配合公差。叶轮的前盘采用弧形收敛结构，能够引导气流顺畅进入叶片流道，降低进气端的流动噪音，叶片的排布角度经过优化，在保证风压的同时尽可能降低运行噪音，适合对噪音控制有一定要求的民用建筑通风场景。
