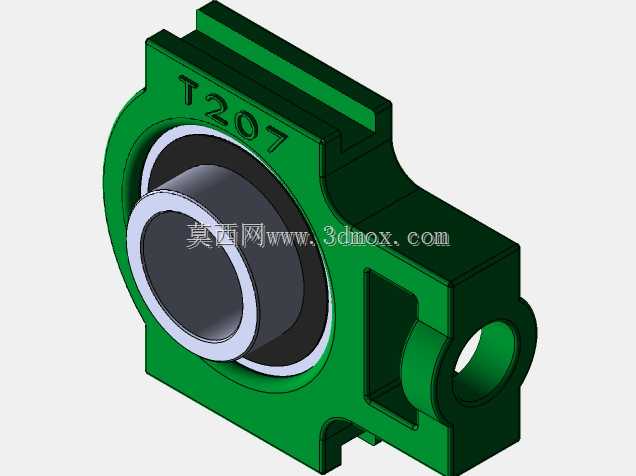

T207型带滑块外球面轴承座结构

　　在带式输送机张紧段、农业机械割台调节机构、轻工生产线可调式辊筒安装位这类需要对传动轴进行中心距微调的工况里，T型滑块式外球面轴承座是应用频次极高的支撑部件，本次呈现的T207规格滑块座，适配内径35mm的UC207系列外球面球轴承，整套部件承担着旋转轴径向承载、轴向限位以及安装位置滑动调节的核心作用。从结构设计逻辑来看，该滑块座采用滑槽式安装结构，主体的上下平行导向面可卡入设备机架的对应导向槽内，侧面预留的通孔用于穿装调节螺杆，转动调节螺杆即可带动整套轴承座沿导向槽滑动，以此实现轴系中心距的调整，最常见的应用场景就是皮带输送线的张紧调节，无需拆解轴系其他部件即可完成皮带松紧度校准，大幅降低设备运维的拆装工作量。

　　轴承座的主体承窝采用与外球面轴承外径匹配的球面内孔，可自动补偿轴系安装过程中产生的小角度同轴度误差，避免因安装对中偏差造成的轴承附加载荷，延长轴承的实际使用寿命。承窝外侧的环形定位台阶可对轴承外圈进行轴向限位，防止轴承在承受轴向窜动力时从座体内脱出。座体侧面的注油孔直通轴承安装腔，可在不拆解轴承座的情况下完成润滑脂补充，适配长期连续运转的工况需求。从安装边界尺寸来看，该滑块座的导向滑槽宽度、总高度、安装孔中心距均遵循T207滑块座的通用互换尺寸，可直接替换同规格的铸铁滑块座，适配现有设备的安装位无需重新加工机架。座体上铸有的T207标识直接标注规格型号，方便现场运维人员快速识别备件型号，避免错装。建模过程中，对承窝的球面公差、

　　导向面的平行度、安装孔的位置度都做了对应结构还原，导向面的拔模斜度、铸造圆角等工艺特征也完整保留，可直接用于铸件开模前的结构验证、设备改造时的装配干涉检查，也可作为选型时的安装尺寸参考。在实际设备装配中，这类滑块座通常成对使用，分别支撑传动轴的两端，调节时需同步转动两端的调节螺杆，保证轴系两端的位移量一致，避免轴出现卡滞、偏磨的问题。座体的材质通常采用灰铸铁铸造，具备足够的刚性和减震性能，可承受中等载荷下的连续运转，部分重载工况也可采用球墨铸铁材质提升承载能力。外球面轴承与座体的配合采用间隙配合，方便轴承的拆装更换，轴承内圈通过顶丝与轴固定，安装时只需将轴穿入轴承内孔，拧紧顶丝即可完成轴与轴承的固定，无需额外的轴肩定位，

　　简化了轴的加工工序。在农业机械的播种机、收割机上，这类滑块座还常用于调节拨禾轮、脱粒辊的位置，适应不同作业工况下的部件位置调整需求；在物流分拣线的辊筒安装中，滑块座可快速调整辊筒间距，适配不同规格的货物输送需求。建模时特意还原了铸造件的壁厚均匀性，避免出现壁厚突变造成的铸造缺陷，承窝部位的壁厚做了加厚处理，对应轴承承载时的应力集中区域，提升座体的整体强度。导向面的表面粗糙度要求控制在Ra6.3以内，保证滑动调节时的顺畅性，避免卡滞。侧面的调节螺杆安装孔与导向面的平行度公差控制在0.1mm以内，保证调节时螺杆受力均匀，不会出现别劲的情况。
