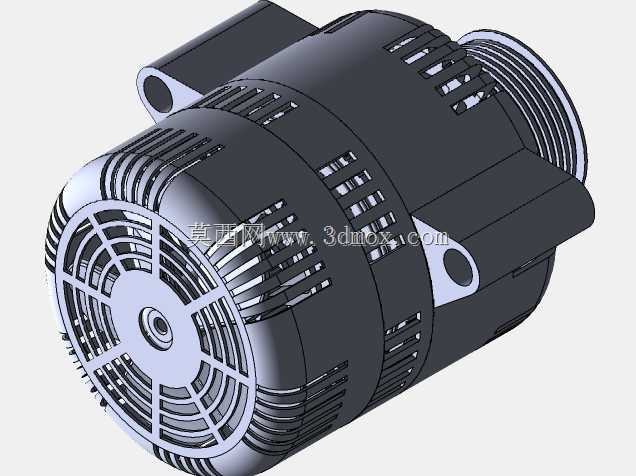

车用交流发电机三维结构设计模型

　　这款车用交流发电机的三维结构，完全围绕车载供电系统的实际工况做细节还原，建模过程中优先考虑了实车装配的边界约束，没有做脱离工程实际的夸张造型。从应用场景来看，这类部件主要搭载在燃油乘用车辆、轻型商用车辆的发动机舱内，与发动机曲轴带轮通过传动带连接，发动机运转时带动转子旋转，将机械能转化为电能，一方面为整车点火系统、照明系统、车载电控单元、车载用电附件提供实时工作电源，另一方面在蓄电池电量不足时完成充电补能，是整车电气系统的核心供电单元。

　　设计思路上，首先处理的是散热结构的还原：壳体周向均匀排布的轴向通风格栅，以及前端面的辐条式通风端盖，都是为了匹配内置离心风扇的风路走向，转子运转时带动风扇形成从端盖进风、壳体侧方格栅出风的贯通流道，能够把定子绕组、整流桥工作时产生的热量快速带出，避免持续高温导致绕组绝缘层老化、整流二极管击穿的问题，建模时每一条格栅的宽度、相邻格栅的间距都参考了量产部件的通用比例，保证风阻与散热效率的平衡，没有出现格栅过密导致风阻过大、或者过疏导致异物进入壳体内部的设计缺陷。

　　安装结构的还原也完全贴合实车装配要求：壳体两侧对称设置的带孔安装支耳，孔位的同轴度、支耳的突出高度都匹配发动机缸体上的发电机安装支架尺寸，安装时可以通过穿装固定螺栓完成定位，同时支耳的厚度做了加强处理，能够承受车辆运行时的持续振动，避免长期交变载荷下出现支耳断裂的故障。前端带轮连接端的阶梯轴结构、螺纹段长度，也匹配通用的多楔带轮安装尺寸，能够适配不同车型的传动带规格，不需要额外做转接结构。

　　从外形尺寸与安装边界来看，模型的整体外径、轴向长度都控制在乘用车发动机舱的预留安装空间范围内，不会与周边的水管、线束、发动机缸盖部件发生运动干涉；后端的接线端子安装位预留了足够的接线操作空间，装配时不需要额外弯折大线径的供电线束，降低了线束装配的应力集中风险。壳体的分模线位置设置在壳体中部的环形凸台处，既符合压铸工艺的出模要求，也能保证合模后的壳体密封性，避免车辆涉水时水汽进入壳体内部造成电路短路。

　　内部结构的建模虽然从外观不可见，但也做了符合工程逻辑的预留：定子铁芯的安装台阶、转子轴承的配合位、整流桥与电压调节器的安装腔室，都在壳体内部做了对应结构，后续如果需要拆解做内部结构展示、或者做内部零件的参数化修改，可以直接在现有模型基础上拓展，不需要重新构建外部壳体。前端盖的辐条式结构除了通风作用，还做了等强度的辐条宽度设计，靠近中心轴承位的辐条宽度更大，向外逐渐收窄，既保证了端盖的结构强度，能够承受传动带的张紧力，也尽可能控制了端盖的整体重量，降低发电机的整体转动惯量，减少发动机的 accessory 负载损耗。

　　实际选型参考时，这个模型可以直接用于发动机舱的布置校核，验证发电机与周边部件的安全间隙，也可以作为教学演示模型，讲解车用交流发电机的外部结构组成、散热风路设计逻辑、安装定位方式；对于做发电机改型设计的结构工程师来说，模型的安装接口尺寸、壳体壁厚、散热结构比例都可以作为基础参考，缩短前期方案建模的周期，避免从零开始建模时出现的尺寸比例失调、安装位不符合通用规范的问题。建模过程中所有的圆角、倒角都按照量产压铸件的工艺要求做了处理，没有出现尖锐棱角，既符合压铸工艺的圆角要求，也避免装配过程中划伤操作人员、割破线束绝缘层的风险。
