工业级步进电机驱动控制器结构设计

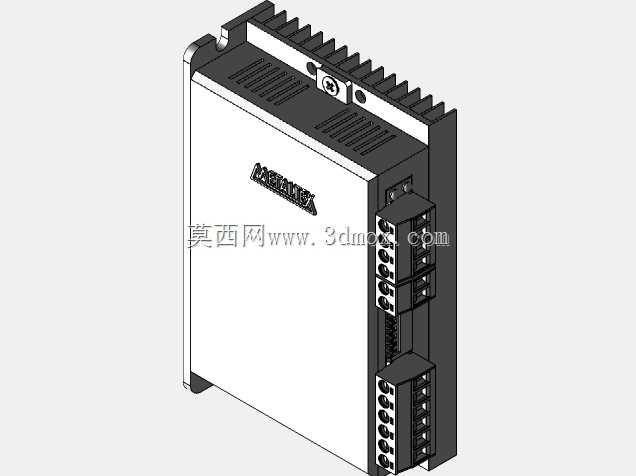

　　做自动化设备电控布局的工程师都清楚，步进电机驱动器是点位运动控制链路里的核心执行部件，从3C电子的点胶、螺丝锁付工位，到包装线的送料、定长裁切机构，再到小型数控设备的进给轴传动，只要涉及开环步进电机的精准位移控制，都离不开这类驱动单元的支撑。不同于集成式的一体化电机，这类独立式驱动器需要单独安装在电控柜内的标准导轨上，因此设计阶段首先要考虑的就是安装边界的适配性。这款驱动器的壳体采用侧边带散热鳍片的金属拉伸结构，主体外壳为冷轧钢板冲压成型，表面做白色喷塑绝缘处理，侧边的散热鳍片直接与内部功率板的发热器件贴合，不需要额外加装散热风扇就能满足常规工况下的散热需求，避免了风扇积灰、寿命短带来的维护问题。接线端子全部布置在壳体的同一侧，分为强电动力接线区、弱电信号接线区与电机绕组接线区，每个端子排都做了清晰的丝印标识，现场接线时不需要反复查阅手册就能快速完成接线，端子采用螺丝压接式结构，适配0.5-2.5平方毫米的多股铜芯线，压接后拉脱力满足工业现场的振动要求，不会因为设备长期运行出现接线松脱的故障。壳体的上下两端设计了标准的DIN导轨安装卡扣，不需要额外打孔固定，直接卡装在电控柜内的35mm标准导轨上即可，安装后与相邻的断路器、继电器等电控元件预留10mm以上的散热间隙就能满足散热要求，整体厚度控制在单倍标准电控元件宽度，不会占用过多柜内安装空间，对于紧凑型电控柜的布局设计非常友好。从电路结构的设计逻辑来看，这款驱动器采用细分驱动架构，

　　能够将步进电机的固有步距角做细分拆解，有效降低电机低速运行时的振动与噪音，提升点位定位的平顺性，适配两相混合式步进电机的驱动需求，输出电流可以通过侧边的拨码开关进行多档位调节，能够匹配不同扭矩规格的步进电机，不需要更换硬件就能完成不同负载的适配。信号输入端口支持差分信号输入，能够有效屏蔽工业现场的电磁干扰，避免因为周边变频器、伺服设备的电磁辐射出现丢步、误动作的问题，动力输入端口支持宽电压范围输入，适配工业现场常见的直流供电场景，输入端自带过流、过压保护电路，当出现接线错误、负载短路的情况时，驱动器会自动切断输出并触发故障指示，避免故障扩大烧毁电机或者上游供电元件。在做三维建模的时候，需要重点还原几个关键结构尺寸：

　　首先是导轨安装卡扣的定位尺寸，要保证卡扣与35mm标准导轨的配合间隙在合理范围内，既不会出现安装后松动晃动，也不会因为过盈量太大导致拆装困难；其次是接线端子的伸出高度与接线操作空间，要保证端子外侧预留至少30mm的走线空间，方便现场接线时的扳手操作与线束弯折；还有侧边散热鳍片的凸起高度，建模时不能忽略鳍片的厚度与间距，避免后续做电控柜热仿真时出现散热计算偏差。另外壳体表面的品牌标识、状态指示灯的位置也需要准确还原，状态指示灯布置在信号端子旁，能够直观显示电源、运行、故障三种状态，现场调试时不需要借助额外工具就能快速判断驱动器的工作状态。很多工程师在做电控柜三维布局的时候，容易忽略驱动器这类元件的接线空间预留，

　　导致实际装配时线束弯折半径不够，或者接线操作空间不足，这款驱动器的端子全部采用侧向出线设计，线束可以沿着导轨方向横向走线，不需要在元件正面预留过大的操作空间，对于垂直安装的电控柜布局非常友好。从实际应用的反馈来看，这类驱动器在常规的中低速点位控制场景下，稳定性远高于简易的驱动模块，金属外壳的屏蔽结构能够有效抵御工业现场的电磁干扰，在有焊接设备、变频设备的车间环境下也能稳定运行，不需要额外加装屏蔽隔离装置。设计时还考虑了现场维护的便利性，壳体的上下盖采用卡扣式固定，不需要特殊工具就能拆开外壳完成内部保险丝的更换或者参数调整，拨码开关全部布置在壳体的侧边，不需要拆开外壳就能完成细分、电流参数的设置，现场调试的效率很高。
