偏心压力机配套卷料送料放卷装置

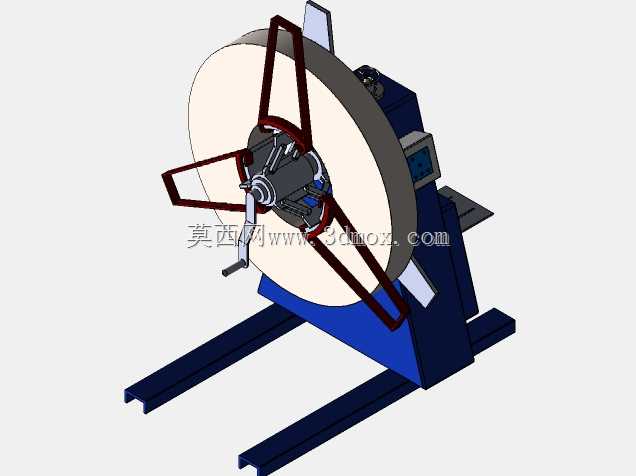

　　这套放卷装置是偏心压力机冲压生产线的前端配套辅机，主要承担金属卷料、带状冲压原料的承托与匀速开卷送料功能，在五金冲压、汽配钣金加工、家电金属件冲压的连续生产场景中应用广泛，能够替代人工持料、手动展卷的低效作业模式，避免卷料散卷、送料偏移导致的冲压废品，同时降低操作人员拉扯金属带料的安全风险。从结构设计逻辑来看，装置采用落地式双轨支撑底座，两根平行的钢制安装轨直接通过地脚螺栓固定在冲压车间的硬化地面上，底座与上部承料架采用三角加强筋焊接结构，能够抵消大重量卷料放置时的偏载力矩，即使满负载承托宽幅厚板卷料，也不会出现架体倾斜、晃动的问题。上部承料核心采用多爪式涨紧固定结构，四根带防滑限位的支撑爪沿圆周方向均匀分布，

　　可根据卷料的内孔直径调整支撑半径，适配不同内径规格的金属卷料，爪体端部的挡边结构能够卡住卷料端面，防止高速送料过程中卷料轴向窜动偏移，保证带料送入压力机模腔时的位置精度。装置的支撑侧集成了阻尼制动组件，能够根据冲压节拍调整开卷阻力，避免卷料因惯性过度放卷导致带料堆积、弯折，当压力机送料机构停止拉料时，阻尼结构可快速锁止卷盘转动，不会出现余料松垮下垂的情况。从安装边界来看，装置整体沿送料方向的占地长度适配常规偏心压力机的前端安装空间，底座安装轨的间距预留了足够的调整余量，可根据不同吨位压力机的送料线高度调整上部承料盘的安装高度，保证卷料出料的水平高度与压力机送料机进料口高度齐平，避免带料出现上下弯折产生内应力，

　　影响后续冲压成型的尺寸精度。设计过程中针对卷料转动的动平衡做了专项优化，承料盘的回转中心与卷料中心重合度控制在较高精度范围内，高速转动时不会出现偏心抖动，支撑爪的受力点经过受力仿真校核，单爪承重满足常规工业卷料的负载要求，不会出现长期负载下的变形断裂问题。装置侧面预留了感应组件的安装位，可搭配料弧检测传感器实现自动启停控制，当送料端拉出的带料下垂到设定高度时，装置自动启动放卷，当带料张紧到设定程度时自动停止转动，实现与后端压力机、送料机的节拍联动，无需人工手动控制放卷速度。在实际生产场景中，这套装置可适配不同宽度、不同厚度的冷轧钢卷、铜带卷、铝带卷等冲压常用原料，更换卷料时只需松开涨紧结构的锁紧手柄，即可快速卸下空卷纸筒、

　　装上新的卷料，整个换料过程无需额外吊装工具辅助，单人即可完成操作，能够有效缩短连续冲压生产的换料停机时间。架体的所有转动部位都采用密封式轴承支撑，长期运行无需频繁加注润滑脂，能够适应冲压车间多粉尘、多油污的作业环境，不会因为金属碎屑进入转动副导致卡滞、转动不畅的问题。
