六十吨级偏心冲压设备结构设计

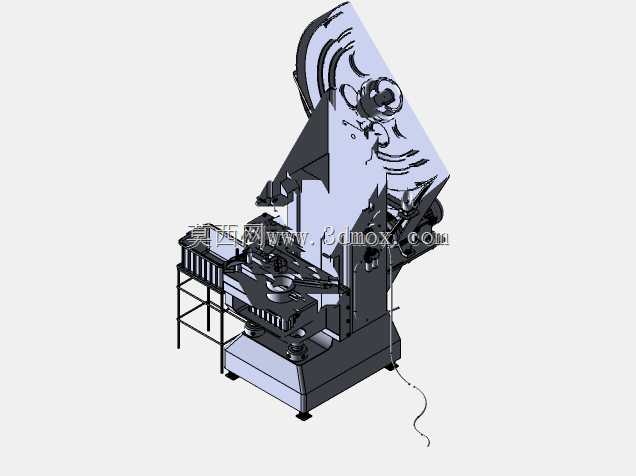

　　偏心式压力机是金属冲压成型领域应用极广的锻压设备，这款六十吨公称力的偏心冲床，主要面向中小型五金冲压件、钣金成型件的批量加工场景，在五金制品、家电零部件、小型汽车冲压件生产车间的冲压工位上十分常见，可完成落料、冲孔、弯曲、浅拉伸等多道冲压工序，适配多类连续模、单工序模的安装使用。从结构设计逻辑来看，该设备采用开式C型机身布局，这种布局的优势在于操作空间开阔，操作人员从机身正面、侧面均可完成上下料操作，配合侧面设置的物料放置台架，能够有效缩短单件加工的上下料行程，提升单工位生产效率。机身底部设计有可调式减震垫铁，安装时无需预埋大型地脚螺栓，通过调整垫铁高度即可完成设备水平校准，降低车间基础施工的成本与周期，

　　同时垫铁内置的减震结构能够吸收冲压过程中产生的往复冲击载荷，减少震动向车间地面传递，避免对周边精密加工设备造成干扰。设备的核心传动结构采用偏心齿轮带动滑块做上下往复运动，相较于传统曲轴式冲床，偏心结构的滑块行程调节更加便捷，可根据不同模具的闭合高度、冲压工序的行程需求快速调整参数，适配不同高度的模具安装。滑块部分设计有导轨导向结构，导向面经过精加工处理，能够保证滑块上下运动的直线度，减少冲压过程中的滑块偏移量，提升冲压件的尺寸精度，同时降低模具导柱导套的磨损速率，延长模具使用寿命。设备顶部的飞轮结构经过动平衡校准，运转过程中能够储存电机输出的能量，在冲压瞬间释放大吨位冲压力，保证冲压工序的力值稳定，飞轮外侧设置有全封闭安全防护罩，

　　避免运转过程中杂物卷入或人员误触，符合锻压设备的安全设计规范。机身侧面配置有电气控制箱与操作按钮站，操作按钮采用双按钮启动设计，操作人员必须双手同时触发按钮设备才会完成单次冲压行程，有效避免误操作导致的安全事故，同时设备可配置光电保护装置，在滑块下行过程中一旦有异物进入危险区域即可触发急停，进一步提升操作安全性。设备的安装边界需要考虑多方面因素，机身正面需要预留不小于一点五米的操作空间，用于操作人员上下料与模具安装调试，机身后侧需要预留一米左右的维护空间，方便后期对传动结构、电气系统进行检修保养，设备顶部需要预留足够的吊装空间，方便车间行车完成设备的进场安装与后期移位。配套的物料台架采用型钢焊接结构，台面铺设耐磨钢板，

　　可放置待加工坯料与已加工工件，台架高度与工作台面高度齐平，方便操作人员取放工件，减少弯腰操作的疲劳感。气动管路与润滑管路沿机身内侧布置，走线整齐且预留有检修开口，自动润滑系统可定期对导轨、偏心轴、齿轮啮合面等运动部位加注润滑油，减少人工维护的工作量，避免设备因缺油出现异常磨损。离合器与制动器采用联锁设计，离合器结合时制动器自动脱开，制动器制动时离合器自动脱开，避免出现运动干涉，保证设备启停动作的可靠性，在遇到紧急情况按下急停按钮时，制动器能够在极短时间内锁止飞轮，带动滑块快速停止运动，避免安全事故扩大。工作台面设计有标准T型槽，可通过T型螺栓快速压紧固定模具，T型槽的间距与尺寸符合通用冲床的安装标准，可适配市面上绝大多数标准规格的冲压模具，无需额外加工过渡垫板即可完成安装。从建模细节来看，所有运动部件的装配间隙都按照实际设备的装配公差进行设置，能够清晰展示各部件的运动逻辑与装配关系，可作为冲压设备结构学习、车间布局规划、冲压工位设计的参考模型，帮助结构设计人员熟悉偏心冲床的内部构造与安装要求，在进行生产线布局、模具适配设计时能够准确核对设备的尺寸边界与参数匹配度。
