立式手动压力机工业设备三维结构

　　这款立式手动压力机的三维结构，在中小批量零部件加工、机修车间、五金装配工位的应用场景十分普遍，很多时候用于过盈配合件的压装作业，比如小型轴承与轴套的装配、销钉压入、薄金属件的校形、小尺寸工件的铆接工序，不需要外接动力源，靠人力操作就能完成施压动作，对没有压缩空气管路、供电不稳定的零散加工点位适配性很强。从结构设计思路来看，整体采用C型开式立式布局，这种布局的核心优势是操作空间开放，工件从三个方向都能送入工位，装卸工件的动作不会被机架结构干涉，相比闭式框架的压力设备，手动作业时的操作视野更好，能直观观察压头与工件的对位情况，减少压偏损伤工件的概率。设备的施压核心是顶部的手动螺旋升降机构，带操作手轮，

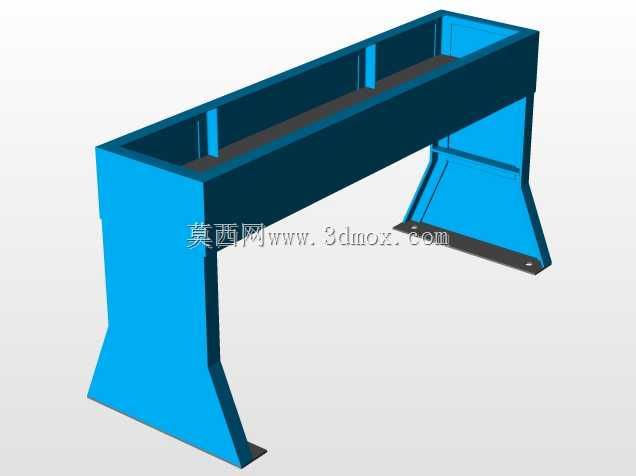

　　通过梯形螺纹副把人手的旋转力矩转化为压头的直线下压力，梯形螺纹的自锁特性可以保证压头停在任意行程位置时不会自行下滑，作业过程中不需要额外的锁止结构，操作安全性有基础保障；压头下方的工作台面与机架为一体式焊接结构，底部做了外扩的支撑脚，增大与安装基面的接触面积，压装作业时整机的稳定性更好，不会因为单侧受力出现倾翻的情况。机架主体采用厚钢板折弯焊接成型，立柱部分做了加强筋结构，抵消压装作业时产生的侧向弯矩，避免长期受力后机架出现开口变形，保证压头与工作台面的垂直度长期保持在公差范围内。从安装边界来看，设备整体占地尺寸较小，不需要做专门的地基固定，直接放置在平整的钢制工作台或者水泥台面上就能使用，底部预留了螺栓安装孔，

　　如果是长期固定工位作业，可以通过膨胀螺栓把设备锁死在台面上，承受更大的压装力而不发生位移。压头部分设计了快换接口，可以根据不同的作业需求更换平压头、V型压头、铆接头等不同工装，拓展设备的适用范围，不需要额外购置多台专用设备就能完成多种压装类工序。在实际使用中，这类手动压力机的施压行程有明确的限位结构，避免螺旋副超程脱出，手轮的操作高度符合人体站立作业的 ergonomic 要求，长时间操作也不容易产生疲劳。机架的表面做了喷塑处理，对应车间多油污、多铁屑的使用环境，日常清理只需要擦拭就能保持整洁，不会因为锈蚀影响结构强度。压头与立柱导轨之间采用间隙配合的导向结构，保证压头上下运动时的直线度，压装过程中不会出现偏摆，

　　保证压装力垂直作用在工件上，避免工件因为受力倾斜出现装配不合格的问题。这类设备在五金加工、小型机电装配、维修站点的使用频率很高，相比液压、气动类压力设备，它的结构更简单，维护成本极低，没有密封件、管路、阀组这类易损部件，只需要定期给螺纹副和导向面加注润滑脂就能长期保持顺畅的操作手感，故障率几乎可以忽略，非常适合小批量、多品种的零散压装作业场景。在建模过程中，结构的配合公差都按照实际加工要求做了预留，焊接件的焊道结构、螺纹副的啮合长度、手轮的握持尺寸都完全参照实物的工程参数还原，不管是用于设备选型参考、工装改造设计，还是教学演示的结构拆解，都能直接对应实际设备的装配关系，不会出现结构逻辑与实物不符的问题。设备的重心落在底座支撑面的中心位置，即使压装时施加最大的操作力，整机的抗倾覆系数也能满足安全作业要求，不需要额外加装配重块。工作台面做了T型槽预留设计，方便用户加装定制的工件定位夹具，针对不同形状的工件做快速定位，提升压装作业的效率，不需要每次作业都手动找正压头与工件的位置。
