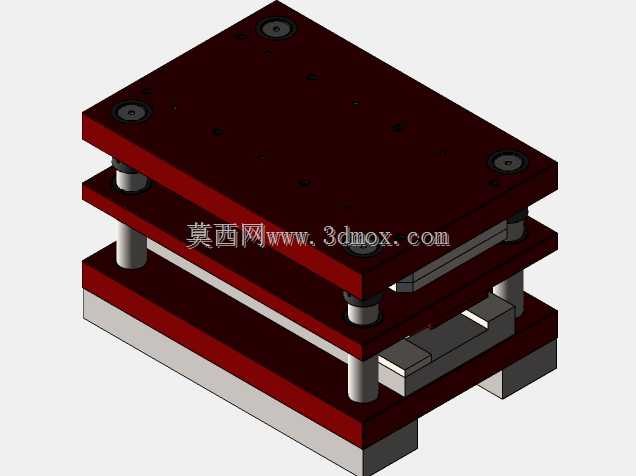

电机转子通风机级进冲压模具结构

　　这套级进冲压结构主要服务于微特电机配套的e转子通风机零件批量冲压生产场景，在中小型电机配件制造的冲压车间内，这类模具是保障通风机零件成型精度、生产节拍的核心工装，直接对接高速冲床的自动化送料线，可实现带料连续送进下的多工序同步冲压，无需单工序多次周转装夹，能大幅降低薄壁冲压件的装夹变形风险，适配0.3-0.8mm厚度的冷轧硅钢片或者镀锌薄板的连续冲压作业。

　　从实际生产用途来看，该模具承担的工序包含冲定位导正孔、冲裁通风槽型孔、零件外形落料、叠装定位点压印几个核心环节，送料方向沿模具长度方向排布，各工序工位的步距精度控制在0.02mm以内，可保证冲制出的通风机零件叠装后槽口对齐度满足电机转子动平衡要求，避免因槽口错位导致的通风效率下降、转子运转风噪超差问题。模具的上下模座采用加厚45号钢调质处理，平面度控制在0.01mm/100mm范围内，可承受高速冲床每分钟120-180次的连续冲压载荷，长期作业下模座变形量可控制在允许公差范围内。

　　设计思路上优先考虑了连续冲压的稳定性，导柱导套采用可拆卸式滚珠导柱结构，布置在模座四角位置，合模导向精度可达0.005mm，避免偏载导致的凸凹模啃伤；各工位的凸模采用快换式压板固定结构，当个别凸模出现崩刃、磨损时，无需拆解整套模具即可完成更换，大幅缩短产线停机维护时间。卸料板采用弹性卸料结构，内置矩形截面卸料弹簧，卸料力沿送料方向均匀分布，可避免薄料冲压过程中出现的料带翘曲、变形问题，同时在导正孔对应位置设置了误送料检测销，一旦料带送进步距超差，检测销会触发冲床急停信号，避免模具误冲损坏。

　　安装边界方面，这套模具的闭合高度适配常见的16t-40t开式高速冲床，模座上的安装槽尺寸匹配标准冲床的T型槽间距，上下模座的平行度在出厂前已经完成配磨，安装时仅需校准模柄与冲床滑块中心的同轴度即可完成装夹。模具的下模设置了成品件滑落通道，冲制完成的零件可直接通过通道落入下方的集料盒，无需人工手动取件，适配自动化连续生产需求。各冲裁工位的凹模镶块采用硬质合金材料镶嵌结构，磨损后可单独更换镶块，无需更换整块凹模板，降低长期使用的维护成本。在通风槽型孔冲制工位，特意设置了废料负压吸出口，可及时将冲裁下的细小废料吸出模面，避免废料堆积在型孔内导致的零件压伤、凸模崩断问题。考虑到硅钢片冲压时的材料应力释放，在工位排布时特意在精冲工位前预留了空工位，给材料变形留出足够的释放空间，避免成型后零件出现平面度超差的问题。卸料板与凸模的配合间隙控制在0.01mm以内，可在冲压过程中对凸模起到辅助导向作用，减小凸模的长径比带来的刚性不足问题，即使是直径较小的通风孔凸模，也能在连续冲压下保持足够的稳定性，避免出现凸模折断的情况。
