机用可转角度精密平口夹持夹具结构

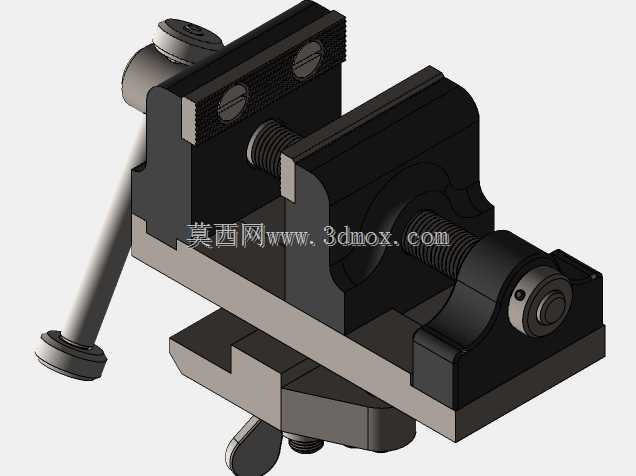

　　这款可调角度机用虎钳的结构设计，完全围绕中小零件机加工的装夹痛点展开，日常在铣床、磨床、小型钻床的工位上，这类夹具是出镜率最高的通用装卡部件，不管是加工小尺寸的异形金属件、非金属样件，还是做工序间的角度面加工，都能省去反复搭压板、找正角度的辅助时间。从结构逻辑来看，整个钳体分为上下两个主体部分，下部是带梯形卡槽的安装底座，卡槽的尺寸完全适配常规机用工作台的T型槽规格，安装时只需要将底座卡入T型槽，用配套的T型螺栓锁紧即可，底座和上部钳身之间通过回转铰接结构连接，松开侧面的锁紧手柄就可以在0到90度范围内任意调整钳身的倾斜角度，调整到位后扳动手柄靠偏心压紧结构就能锁死角度，不会在加工受力时出现角度偏移。

　　上部钳身的夹紧机构采用经典的滑动丝杠传动结构，丝杠采用梯形螺纹设计，具备自锁特性，夹紧工件后不会因为切削振动出现松脱，活动钳身和固定钳身的配合面采用经过磨削加工的滑动导轨面，间隙控制在0.02毫米以内，夹紧过程中活动钳身不会出现上翘或者偏摆，保证夹持的平行度精度。钳口板采用可拆卸设计，通过沉头螺钉固定在钳身上，表面加工有交叉网纹来增大夹持摩擦力，针对不同材质的工件，还可以更换铜质、铝质或者软质尼龙钳口，避免夹伤已加工的工件表面。从安装边界来看，这款虎钳的底座安装槽间距符合通用机加工工作台的T型槽距标准，不需要额外制作过渡连接板就可以直接安装在多数常规尺寸的铣、钻、磨设备工作台上，钳身最大开口尺寸适配常规中小零件的加工装夹需求，

　　整体高度控制在合理范围，不会因为装夹后工件悬伸过高影响加工刚性。在实际车间使用场景里，这类可调角度虎钳相比普通固定平口钳，最大的优势就是加工斜面、斜孔类特征时，不需要在工件下方垫角度块、打表找正，只需要调整钳身的回转角度，靠底座上的角度刻度线就能快速定位到需要的加工角度，辅助时间能缩短六成以上，尤其适合多品种小批量的加工场景，不管是工装维修、样件试制还是常规零件的角度工序加工，都能稳定提供足够的夹持刚性。设计过程中，整个钳体的受力路径经过了反复优化，夹紧力从丝杠传递到活动钳身，再通过钳口传递到工件，最终受力全部通过下部底座传导到机床工作台，没有多余的受力薄弱环节，铰接回转部位的锁紧结构采用大接触面的偏心压紧，

　　锁紧后整个上下钳体成为一个刚性整体，即使承受铣削的断续冲击力，也不会出现角度错位或者钳身窜动的问题。丝杠的端部配有注油孔，日常维护只需要定期注入润滑脂，就能保证滑动顺畅，不会因为切削液、铁屑的进入出现卡滞，钳身的所有外露边角都做了倒角处理，避免操作过程中划伤操作人员，固定钳身和活动钳身的导轨面配有刮屑板，能阻挡大部分铁屑和切削液进入滑动配合面，延长夹具的使用寿命。
