小型机加工用固定式台钳结构设计

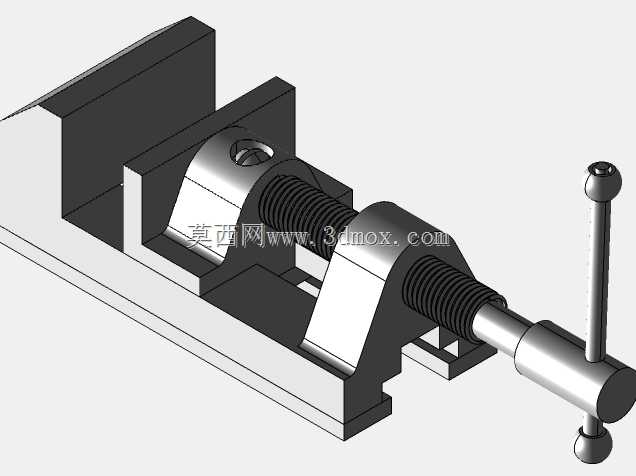

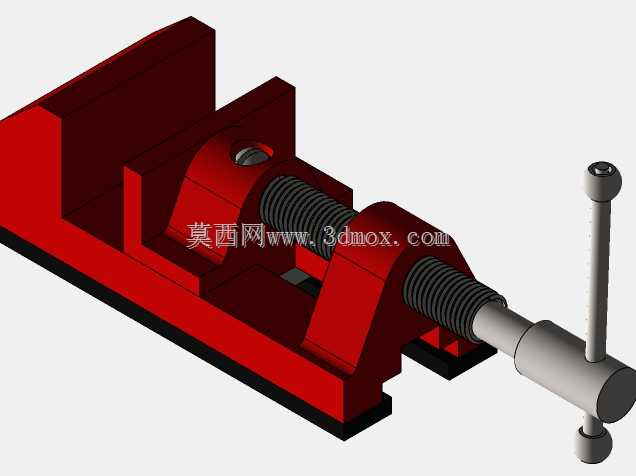

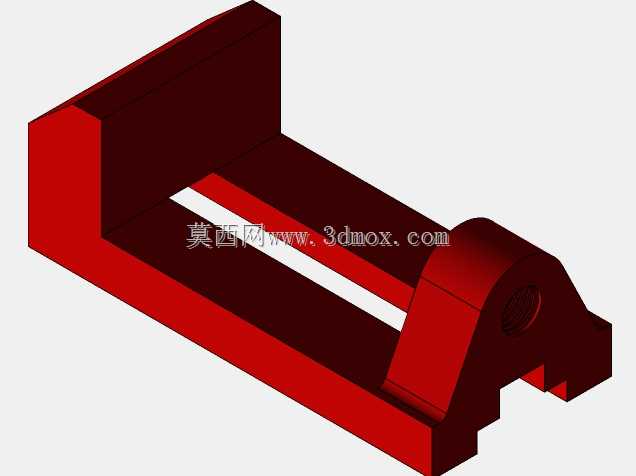

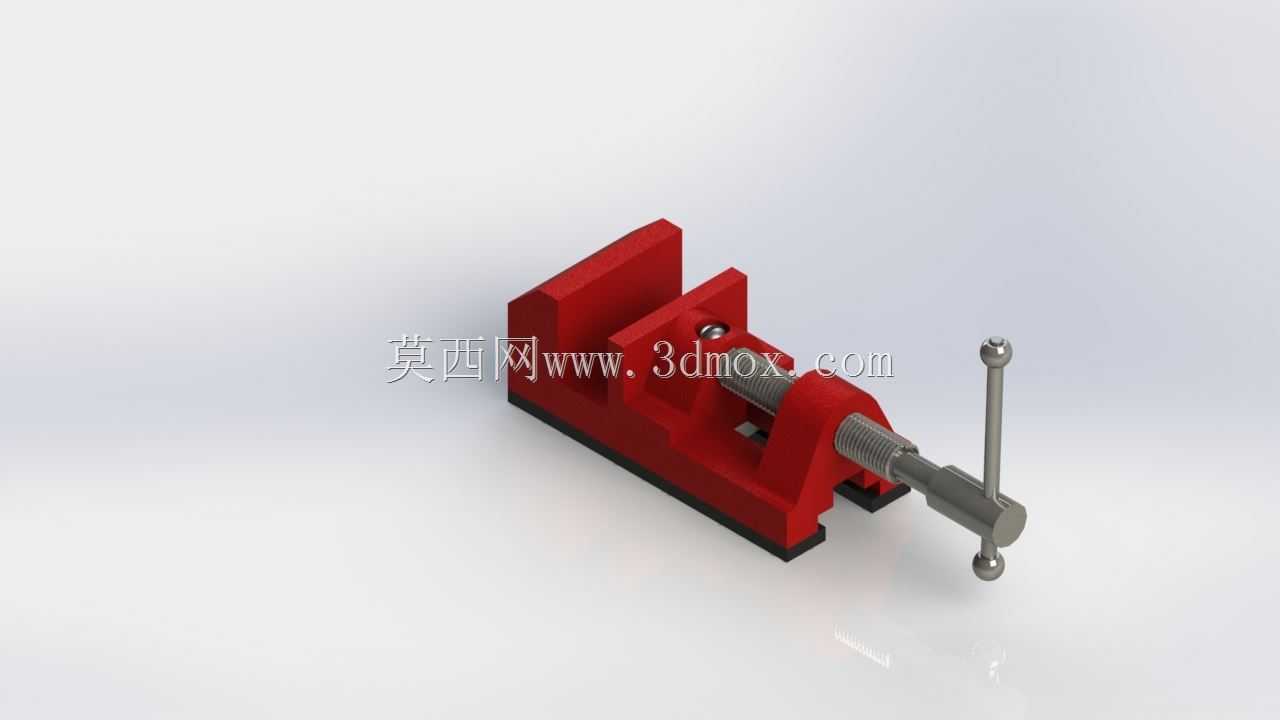

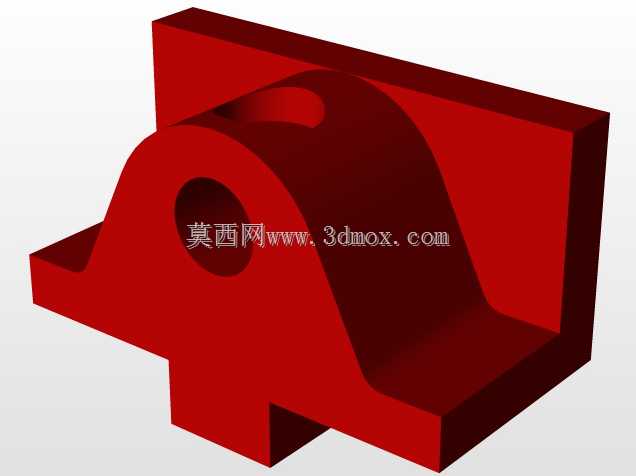

　　在日常钳工修配、小型零件铣削、钻孔工序的装夹场景里，这类固定式台钳是工位上最基础也最高频使用的工装，区别于机用平口钳的高刚性重载定位，这款台钳更适配小型加工件、手工修磨、小件装配的夹持需求，整体结构完全遵循手动螺旋夹紧的经典传动逻辑，没有多余的复杂机构，靠最朴素的机械结构实现稳定的夹持输出。从结构组成来看，钳体采用整体式铸铁基座设计，底部预留了螺栓安装孔位，可以直接固定在钳工台或者小型机床工作台的T型槽上，安装边界的孔位间距适配常规钳工台的预留安装尺寸，不需要额外做转接板就能完成固定，钳身底部的防滑胶垫设计，在临时不打螺栓固定的场景下，也能提供足够的静摩擦力，避免夹持作业时钳体发生滑移。活动钳身和固定钳身的配合面采用燕尾槽导向结构，

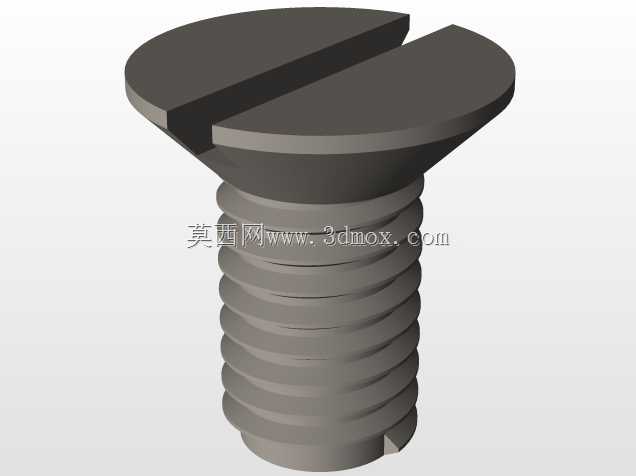

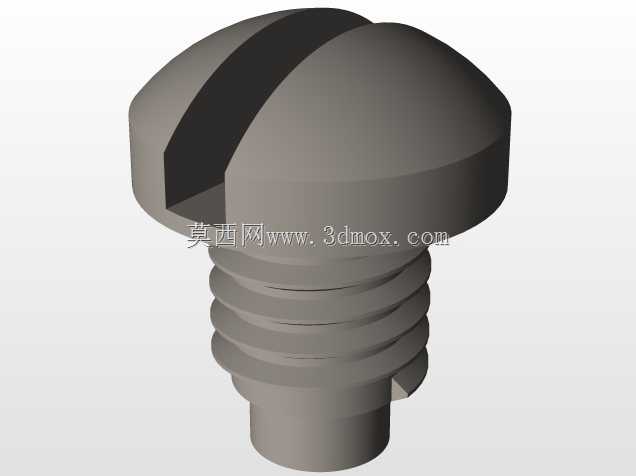

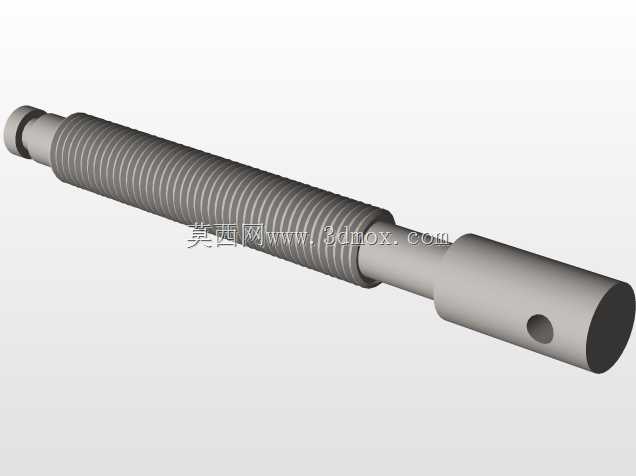

　　这种导向结构的优势是导向间隙可调，长期使用出现磨损后，可以通过侧面的镶条调整配合松紧，不会因为导轨磨损导致夹持精度下降，钳口部位做了可更换的淬硬钳口板设计，钳口板表面加工有交叉网纹，增大夹持摩擦力的同时，当钳口磨损或者出现磕碰损伤后，只需要拧下两个固定螺丝就能更换钳口板，不需要整体更换钳身，大幅降低后期维护成本。传动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的工况，螺杆端部和活动钳身的连接采用浮动式结构，夹紧过程中螺杆不会带动活动钳身发生转动，保证钳口始终保持平行贴合，不会因为螺杆的转动导致工件夹偏，手柄部分采用带球头的摇臂结构，力臂长度经过优化，手动夹紧时不需要借助加力杆，

　　单手握持摇臂就能提供足够的夹紧力，球头设计也避免转动时硌手，长时间操作的握持体验更好。设计过程中重点考虑了不同厚度工件的夹持适配性，钳口的最大张开距离覆盖了日常小型零件加工的绝大多数尺寸需求，最小夹持厚度可以适配薄片状零件的装夹，钳身的高度设计也预留了足够的操作空间，钻孔或者修锉时，工件伸出钳口的高度不会和钳身发生干涉。在实际使用场景里，除了常规的金属零件装夹，更换软钳口之后还可以夹持铜、铝等软质金属或者塑料件，不会夹伤工件表面，针对需要进行角度加工的小件，也可以在钳口底部加装角度垫铁完成斜度装夹，整体结构的通用性很强。从建模的结构细节来看，所有配合面都预留了合理的装配间隙，燕尾槽的配合公差按照IT8级精度设计，

　　既保证活动钳身滑动顺畅，又不会出现过大的旷量，梯形螺纹的配合间隙控制在0.1-0.2mm之间，正反转的空程量很小，夹紧时的反馈感清晰，不会出现空转行程过长的问题。钳体的壁厚设计经过受力校核，在最大夹紧力工况下，钳身的变形量控制在0.02mm以内，不会因为夹紧力过大导致钳身张开变形，影响夹持精度。整体外观采用经典的工业涂装设计，钳身主体做防锈涂覆处理，外露的螺杆、手柄等金属件做发黑防锈处理，长期在车间多油污、多铁屑的环境下使用也不容易出现锈蚀，日常清理只需要用毛刷清扫铁屑，定期在螺杆和导轨面加注少量润滑油就能维持顺畅的操作手感。这类台钳的结构虽然简单，但是每一处细节都对应实际工况的使用需求，没有冗余的设计，从安装固定、夹持操作到后期维护，都完全贴合一线操作工人的使用习惯，是小型加工工位、维修工位、DIY工作台不可或缺的基础工装。
